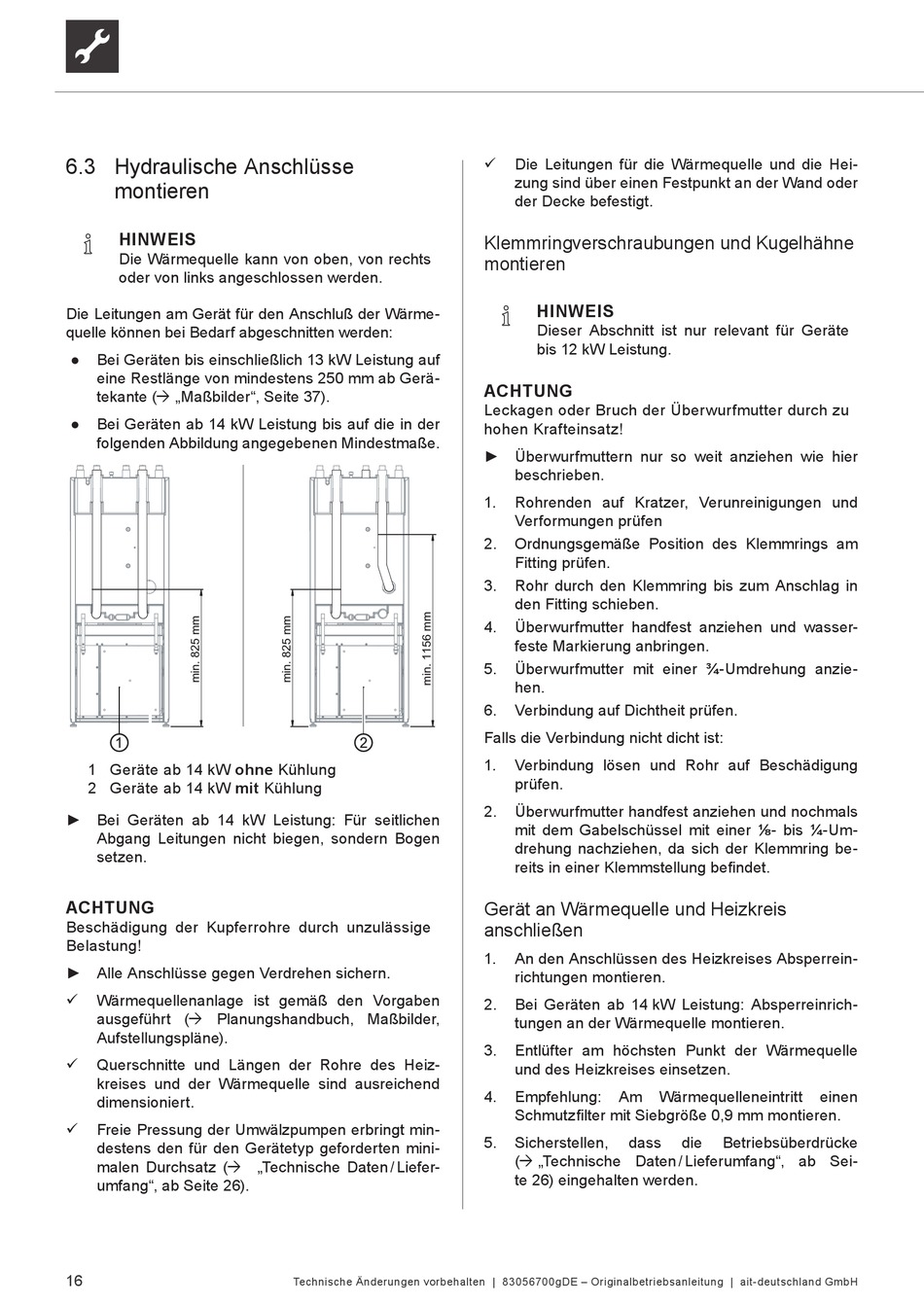

6.3 Hydraulische Anschlüsse
montieren
HINWEIS
Die Wärmequelle kann von oben, von rechts
oder von links angeschlossen werden.
Die Leitungen am Gerät für den Anschluß der Wärme-
quelle können bei Bedarf abgeschnitten werden:
●
Bei Geräten bis einschließlich 13 kW Leistung auf
eine Restlänge von mindestens 250 mm ab Gerä-
tekante ( „Maßbilder", Seite 37).
●
Bei Geräten ab 14 kW Leistung bis auf die in der
folgenden Abbildung angegebenen Mindestmaße.
1 Geräte ab 14 kW ohne Kühlung
2 Geräte ab 14 kW mit Kühlung
► Bei Geräten ab 14 kW Leistung: Für seitlichen
Abgang Leitungen nicht biegen, sondern Bogen
setzen.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige
Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
Wärmequellenanlage ist gemäß den Vorgaben
ausgeführt ( Planungshandbuch, Maßbilder,
Aufstellungspläne).
Querschnitte und Längen der Rohre des Heiz-
kreises und der Wärmequelle sind ausreichend
dimensioniert.
Freie Pressung der Umwälzpumpen erbringt min-
destens den für den Gerätetyp geforderten mini-
malen Durchsatz ( „Technische Daten / Liefer-
umfang", ab Seite 26).
16
Technische Änderungen vorbehalten | 83056700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
Die Leitungen für die Wärmequelle und die Hei-
zung sind über einen Festpunkt an der Wand oder
der Decke befestigt.
Klemmringverschraubungen und Kugelhähne
montieren
HINWEIS
Dieser Abschnitt ist nur relevant für Geräte
bis 12 kW Leistung.
ACHTUNG
Leckagen oder Bruch der Überwurfmutter durch zu
hohen Krafteinsatz!
► Überwurfmuttern nur so weit anziehen wie hier
beschrieben.
1.
Rohrenden auf Kratzer, Verunreinigungen und
Verformungen prüfen
2.
Ordnungsgemäße Position des Klemmrings am
Fitting prüfen.
3.
Rohr durch den Klemmring bis zum Anschlag in
den Fitting schieben.
4.
Überwurfmutter handfest anziehen und wasser-
feste Markierung anbringen.
5.
Überwurfmutter mit einer 3/4-Umdrehung anzie-
hen.
6.
Verbindung auf Dichtheit prüfen.
Falls die Verbindung nicht dicht ist:
1.
Verbindung lösen und Rohr auf Beschädigung
prüfen.
2.
Überwurfmutter handfest anziehen und nochmals
mit dem Gabelschüssel mit einer 1/8- bis 1/4-Um-
drehung nachziehen, da sich der Klemmring be-
reits in einer Klemmstellung befindet.
Gerät an Wärmequelle und Heizkreis
anschließen
1.
An den Anschlüssen des Heizkreises Absperrein-
richtungen montieren.
2.
Bei Geräten ab 14 kW Leistung: Absperreinrich-
tungen an der Wärmequelle montieren.
3.
Entlüfter am höchsten Punkt der Wärmequelle
und des Heizkreises einsetzen.
4.
Empfehlung:
Am
Schmutzfilter mit Siebgröße 0,9 mm montieren.
5.
Sicherstellen,
dass
( „Technische Daten / Lieferumfang", ab Sei-
te 26) eingehalten werden.
Wärmequelleneintritt
einen
die
Betriebsüberdrücke
