5 Elektrische Anschlüsse
Allgemeines
Die gesamte elektrische Ausrüstung des Geräts mit
Ausnahme von Außenfühler, Raumfühler und Strom-
wandler ist im Lieferzustand fertig verdrahtet. Für 40
und 60 kW liegt die Wärmequellenpumpe bei (gilt nicht
für bestimmte Länder, siehe Liste der mitgelieferten
Komponenten) und muss außerhalb der Wärmepumpe
installiert werden.
Vor dem Isolationstest des Gebäudes darf die Wärme-
■
pumpe nicht angeschlossen werden.
Wenn sich im Gebäude ein FI-Schutzschalter befindet,
■
muss jede NP-BW60-Einheit mit einem separaten FI-
Schutzschalter versehen werden.
Bei Verwendung eines Sicherungsautomaten muss
■
dieser mindestens die Motorcharakteristik "C" aufwei-
sen. Siehe Seite 43 für die Sicherungsgröße.
Schaltplan für die Wärmepumpe, siehe Seite 50.
■
Kommunikations- und Fühlerkabel für externe Schalt-
■
kontakte dürfen nicht in der Nähe von Starkstromlei-
tungen verlegt werden.
Der minimale Kabelquerschnitt der Kommunikations-
■
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä.

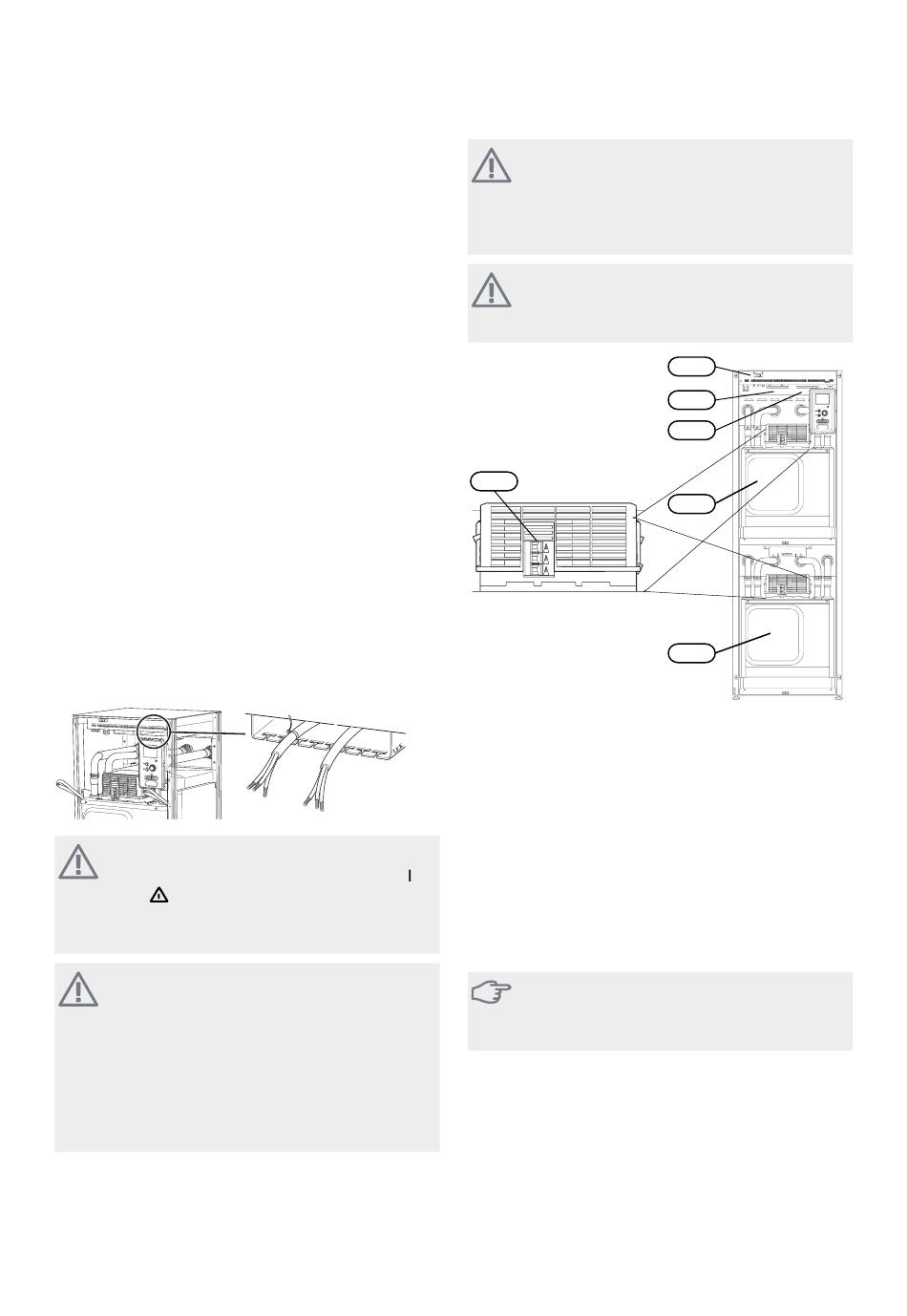

Bei der Kabelverlegung in NP-BW60 sind Kabeldurch-
■
führungen (UB2, Stromkabel, und UB3, Signalkabel,
auf der Abbildung gekennzeichnet) zu verwenden.
Fixieren Sie die Kabel mit Kabelbinder in den Blechnu-
ten (siehe Abbildung).
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „ "
oder „
" gebracht werden, nachdem Heizwas-
ser aufgefüllt wurde. Produktbestandteile
können beschädigt werden.
HINWEIS!
Elektrische Installation sowie eventuelle Service-
arbeiten müssen unter Aufsicht eines ausgebil-
deten Elektroinstallateurs erfolgen. Unterbre-
chen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
24
Kapitel 5 |
Elektrische Anschlüsse
HINWEIS!
Um Schäden an der Elektronik der Wärmepum-
pe zu vermeiden, müssen Sie vor dem Start der
Maschine Anschlüsse, Netzspannung und
Phasenspannung überprüfen.
HINWEIS!
Hinweise zur Fühlerplatzierung entnehmen Sie
der Prinzipskizze für Ihr System.
FC1
Sicherungsautomat
Der Steuerkreis der Wärmepumpe und Teile seiner inter-
nen Komponenten sind intern mit einem Sicherungsau-
tomaten (FC1) abgesichert.
Die Sicherungen EP14-FC1 und EP15-FC1 unterbrechen
die Stromzufuhr zum jeweiligen Verdichter, wenn der
Strom zu hoch ansteigt.
Reset
Die Sicherungen (EP14-FC1) und (EP15-FC1) befinden
sich hinter der Frontabdeckung. Zum Zurückstellen des
entsprechenden Schalters wird dieser in die Sicherungs-
stellung zurückgedrückt.
ACHTUNG!
Kontrollieren Sie die Sicherungsautomaten. Sie
können beim Transport ausgelöst haben.
FC1
UB2
UB3
EP15
EP14
alterra NP-BW60
