Anschluss eines externen
Wärmemengenzählers
HINWEIS!
Der Anschluss eines externen Wärmemengen-
zählers erfordert eine Version ab 35 für die
Eingangsplatine (AA3) sowie eine „Displayver-
sion" ab 7157R3.

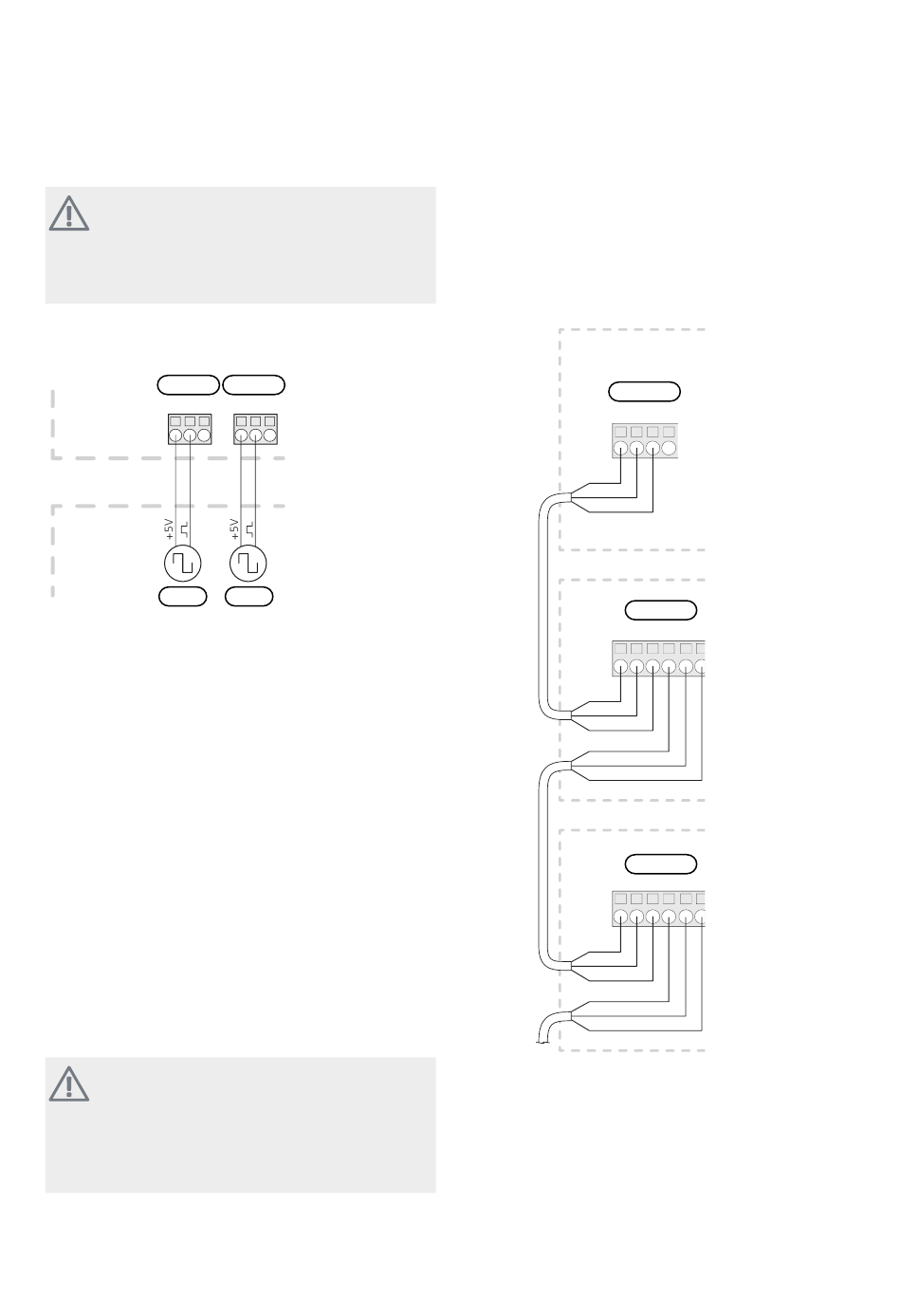

Ein oder zwei Wärmemengenzähler (BE6, BE7) werden
mit Anschlussklemme X22 und bzw. oder X23 an der
Eingangsplatine (AA3) verbunden.
AA3-X22
1 2 3
F1345
NP-BW60
Extern
Externt
BE6
Aktivieren Sie den bzw. die Wärmemengenzähler in
Menü 5.2.4 und legen Sie anschließend den gewünsch-
ten Wert (Energie pro Impuls) in Menü 5.3.21 fest.
Anschlussmöglichkeiten
Master/Slave
Mehrere Wärmepumpen (NP-BW60) können miteinan-
der verbunden werden, indem eine Wärmepumpe als
Master und die Übrigen als Slave konfiguriert werden.
Die Wärmepumpe wird immer als Master geliefert. Es
können bis zu 8 Slaves an einen Master angeschlossen
werden. In einem System mit mehreren Wärmepumpen
muss jede Pumpe einen eindeutigen Namen besitzen.
Es kann also nur eine Wärmepumpe „Master" geben
und nur eine kann z. B. „Slave 5" heißen. Die Einstellung
von Master/Slave erfolgt im Menü 5.2.1.
Externe Fühler und Steuersignale dürfen nur an den
Master angeschlossen werden, abgesehen von der exter-
nen Steuerung des Verdichtermoduls sowie des Umschalt-
ventils oder der Umschaltventile ((QN10)), die an jede
Wärmepumpe angeschlossen werden können. Siehe
Seite 31 für den Anschluss des Umschaltventils (QN10).
HINWEIS!
Beim Zusammenschalten mehrerer Wärmepum-
pen (Master/Slave) muss ein externer Rücklauf-
fühler BT71 genutzt werden. Ist BT71 nicht
angeschlossen, gibt das Produkt einen Fühler-
fehler aus.
Verbinden Sie die Kommunikationskabel mit der Master-
Anschlussklemme AA101-X10:1 (A), AA101-X10:2 (B)
und AA101-X10:3 (GND), siehe Abbildung.
alterra NP-BW60
AA3-X23
1 2 3
BE7
Die Kommunikationseingangskabel von Master oder
Slave zu Slave werden mit Anschlussklemme AA101-
X10:1 (A), AA101-X10:2 (B) und AA101-X10:3 (GND)
verbunden, siehe Abbildung.
Die Kommunikationsausgangskabel von Slave zu Slave
werden mit Anschlussklemme AA101-X10:4 (A), AA101-
X10:5 (B) und AA101-X10:6 (GND) verbunden, siehe
Abbildung.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
EB100 - Master
AA101-X10
1 2 3 4
A
B
GND
EB101 - Slave 1
AA101-X10
1 2 3 4 5 6 7
A
B
GND
A
B
GND
EB102 - Slave 2
AA101-X10
1 2 3 4 5 6 7
A
B
GND
A
B
GND
Kapitel 5 |
Elektrische Anschlüsse
27
