Mögliche Optionen für AUX-Ausgang
Per Relaisfunktion über ein potenzialfrei wechselndes
Relais (max. 2 A) an der Eingangsplatine (AA3), Anschluss-
klemme X7 besteht die Möglichkeit für einen externen
Anschluss. Die Funktion muss in Menü 5.4 aktiviert wer-
den.
Per Relaisfunktion über ein potenzialfrei wechselndes
Relais (max. 2 A) an Anschlussklemme (AA101-X9) kann
ein externer Anschluss geschaltet werden.
HINWEIS!
Eine Zubehörplatine ist erforderlich, wenn
mehrere Funktionen mit Anschlussklemme
AA101-X9 verbunden werden sollen, während
gleichzeitig die Sammelalarmanzeige aktiviert
ist (siehe 41).
AA101-X9
F1345
NP-BW60
Externt
Extern

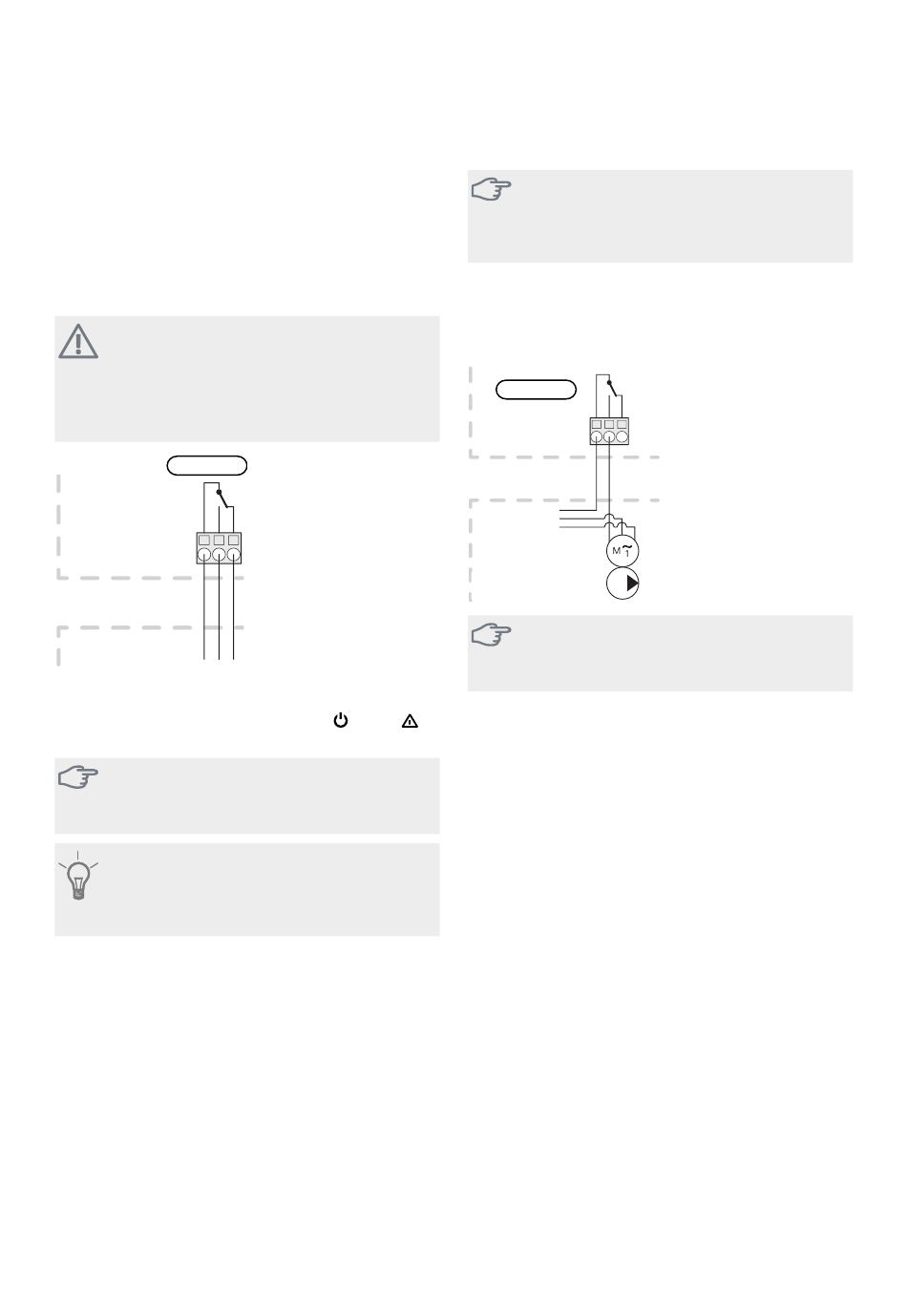

Die Abbildung zeigt das Relais im Alarmzustand.
Steht der Schalter (SF1) in der Stellung „ " oder „ ",
befindet sich das Relais im Alarmzustand.
ACHTUNG!
Der Relaisausgang darf mit maximal 2 A bei
Wirklast (230V AC) belastet werden.
TIP!
Das Zubehör AXC ist erforderlich, wenn mehr
als eine Funktion mit dem AUX-Ausgang ver-
bunden werden soll.
Verfügbare Funktionen des externen Anschlusses:
Anzeigen
Alarmanzeige
■
Sammelalarmanzeige
■
Kühlmodusanzeige (gilt nur, wenn Kühlzubehör vor-
■
handen ist oder wenn NP-BW60 über eine integrierte
Kühlfunktion verfügt)
Urlaubsanzeige
■
Steuerung
Steuerung der Grundwasserpumpe
■
Steuerung der Brauchwasserumwälzpumpe
■
Steuerung der externen Umwälzpumpe (für Heizungs-
■
medium)
34
Kapitel 5 |
Elektrische Anschlüsse
1 2 3
Steuerung der Zusatzheizung im Ladekreis
■
ACHTUNG!
Der jeweilige Schaltschrank muss mit einer
Warnung für externe Spannung versehen
werden.
Externe Umwälzpumpe, Grundwasserpumpe oder
Brauchwasserzirkulationspumpe werden gemäß der
folgenden Abbildung mit dem Sammelalarmrelais ver-
bunden. Soll die Pumpe bei einem Alarm weiterarbeiten,
wird der Leiter von Position 2 an Position 3 umgesetzt.
AA101-X9
1 2 3
F1345
NP-BW60
Externt
Extern
L
N
PE
L
N
PE
Umwälzpumpe
ACHTUNG!
Für den Relaisstellungsbetrieb, siehe Abschnitt
„Relaisausgang für Notbetrieb" siehe Seite 31.
Zubehör anschließen
Anweisungen für den Zubehöranschluss sind in der bei-
liegenden Installationsanleitung für das jeweilige Zube-
hör enthalten. Siehe Seite 41 für eine Liste mit Zubehör,
das mit NP-BW60 eingesetzt werden kann.
