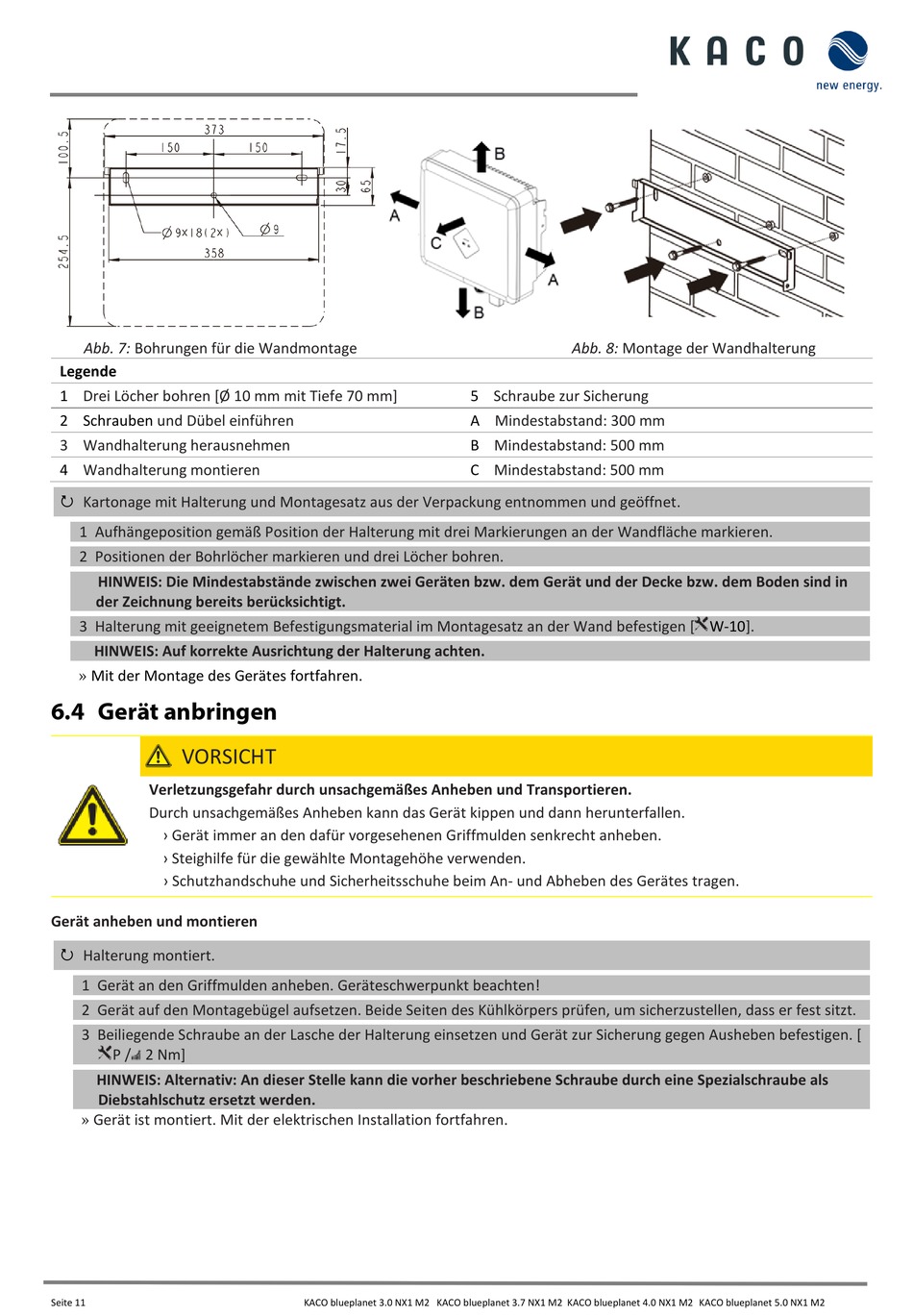

Abb. 7: Bohrungen für die Wandmontage
Legende
1
Drei Löcher bohren [Ø 10 mm mit Tiefe 70 mm]
2 Schrauben
und Dübel einführen
3 Wandhalterung herausnehmen
4
Wandhalterung montieren
Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.
1 Aufhängeposition gemäß Position der Halterung mit drei Markierungen an der Wandfläche markieren.
2 Positionen der Bohrlöcher markieren und drei Löcher bohren.
HINWEIS: Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden sind in
der Zeichnung bereits berücksichtigt.
3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen [ W-10].
»
HINWEIS: Auf korrekte Ausrichtung der Halterung achten.
Mit der Montage des Gerätes fortfahren.
6.4 Gerät anbringen
VORSICHT
Verletzungsgefahr durch unsachgemäßes Anheben und Transportieren.
Durch unsachgemäßes Anheben kann das Gerät kippen und dann herunterfallen.
› Gerät immer an den dafür vorgesehenen Griffmulden senkrecht anheben.
› Steighilfe für die gewählte Montagehöhe verwenden.
› Schutzhandschuhe und Sicherheitsschuhe beim An- und Abheben des Gerätes tragen.
Gerät anheben und montieren
Halterung montiert.
1 Gerät an den Griffmulden anheben. Geräteschwerpunkt beachten!
2 Gerät auf den Montagebügel aufsetzen. Beide Seiten des Kühlkörpers prüfen, um sicherzustellen, dass er fest sitzt.
3 Beiliegende Schraube an der Lasche der Halterung einsetzen und Gerät zur Sicherung gegen Ausheben befestigen. [
P / 2 Nm]
HINWEIS: Alternativ: An dieser Stelle kann die vorher beschriebene Schraube durch eine Spezialschraube als
» Gerät ist montiert. Mit der elektrischen Installation fortfahren.
Diebstahlschutz ersetzt werden.
Seite 11
5
A
B
C
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Abb. 8: Montage der Wandhalterung
Schraube zur Sicherung
Mindestabstand: 300 mm
Mindestabstand: 500 mm
Mindestabstand: 500 mm
