7 Installation

7.1 Allgemeine Informationen

GEFAHR
Lebensgefährliche Spannungen liegen auch nach Frei- und Ausschalten des Gerätes an den Anschlüssen
und Leitungen im Gerät an!
Das Berühren der Leitungen und/oder Klemmen/Stromschienen im Gerät kann zu schweren Verletzungen
oder zum Tod führen.
› Das Produkt nicht öffnen.
› Das Gerät muss vor dem elektrischen Anschluss fest montiert sein.
› Befolgen Sie alle Sicherheitsvorschriften und die aktuell gültigen technischen Anschlussbedingungen
des zuständigen Energieversorgungsunternehmens.
› Netzspannung durch Deaktivieren der externen Sicherungselemente abschalten.
› Vollständige Stromfreiheit mit Zangenamperemeter an allen AC- und DC-Leitungen prüfen.
› Beim Aus- und Einschalten des Gerätes nicht die Leitungen und/oder Klemmen/Stromschienen
berühren.

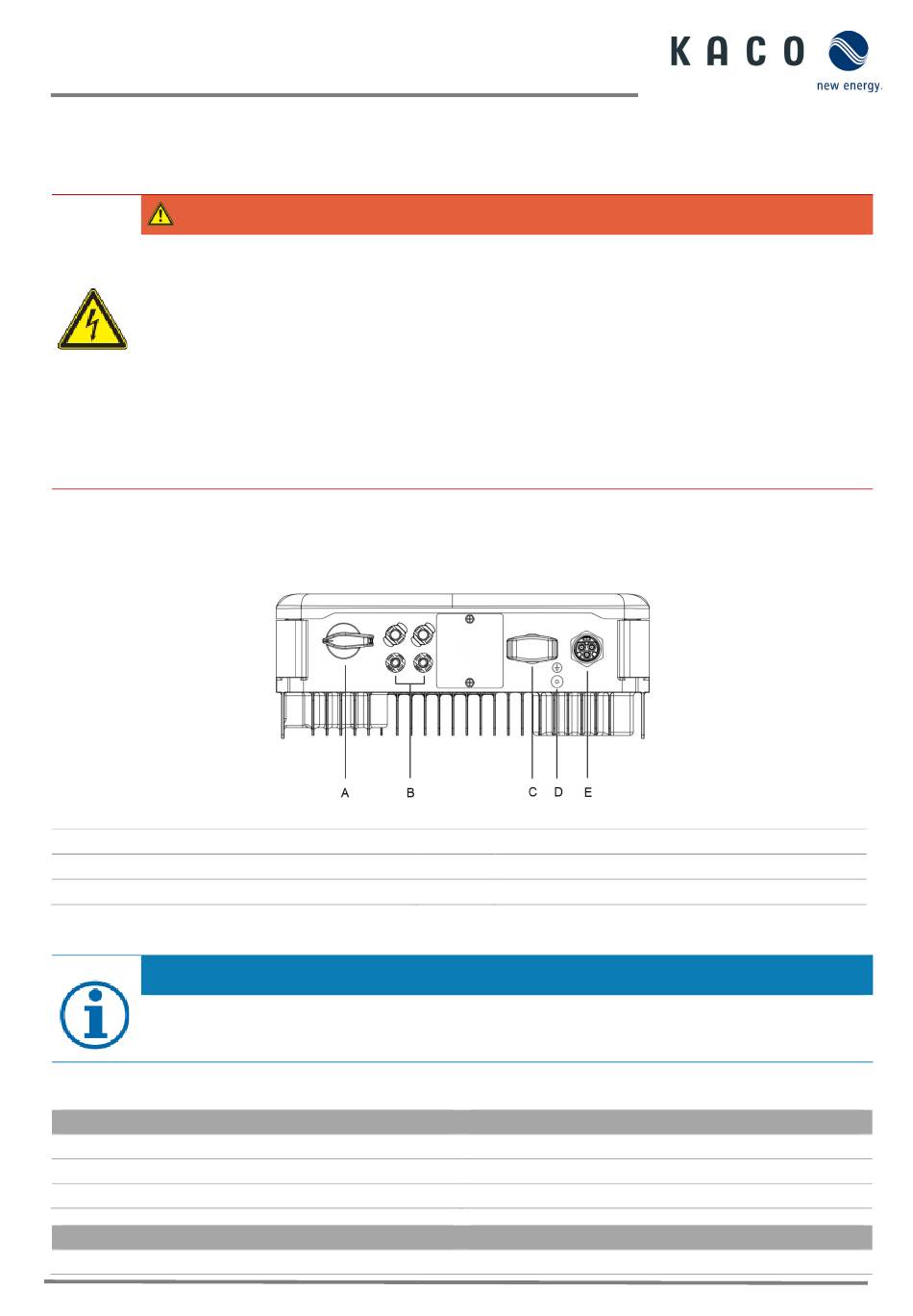

7.2 Anschlussbereich einsehen

Der Anschluss für die AC-Versorgung befindet sich am Gehäuse im unteren rechten Bereich. Die DC-Eingangsquelle wird an
die DC-Stecker und DC-Buchsen auf der Bodenplatte angeschlossen.
A Integrierter DC-Trennschalter
B DC-Steckverbinder für PV-Generator
C Anschluss für WLAN-Stick

7.3 Elektrischen Anschluss vornehmen

HINWEIS
Leitungsquerschnitt, Sicherungsart und Sicherungswert nach folgenden Rahmenbedingungen wählen:
Länderspezifische Installationsnormen; Leistungsklasse des Gerätes; Leitungslänge; Art der
Leitungsverlegung; lokale Temperaturen.

7.3.1 Anforderung an Zuleitungen und Sicherung

DC-seitig
Max. Außendurchmesser
Max. Leitungsquerschnitt (mit Aderendhülsen)
Empfohlener Leitungstyp
AC-seitig
Max. Leitungsquerschnitt
Seite 13
Abb. 12: Anschlussbereich einsehen
D
E
5 - 8 mm
2,5 - 6 mm² (DC-Steckverbinder)
Solarkabel
4 - 6,0 mm²
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Gehäuseerdung
AC-Anschlussbuchse
