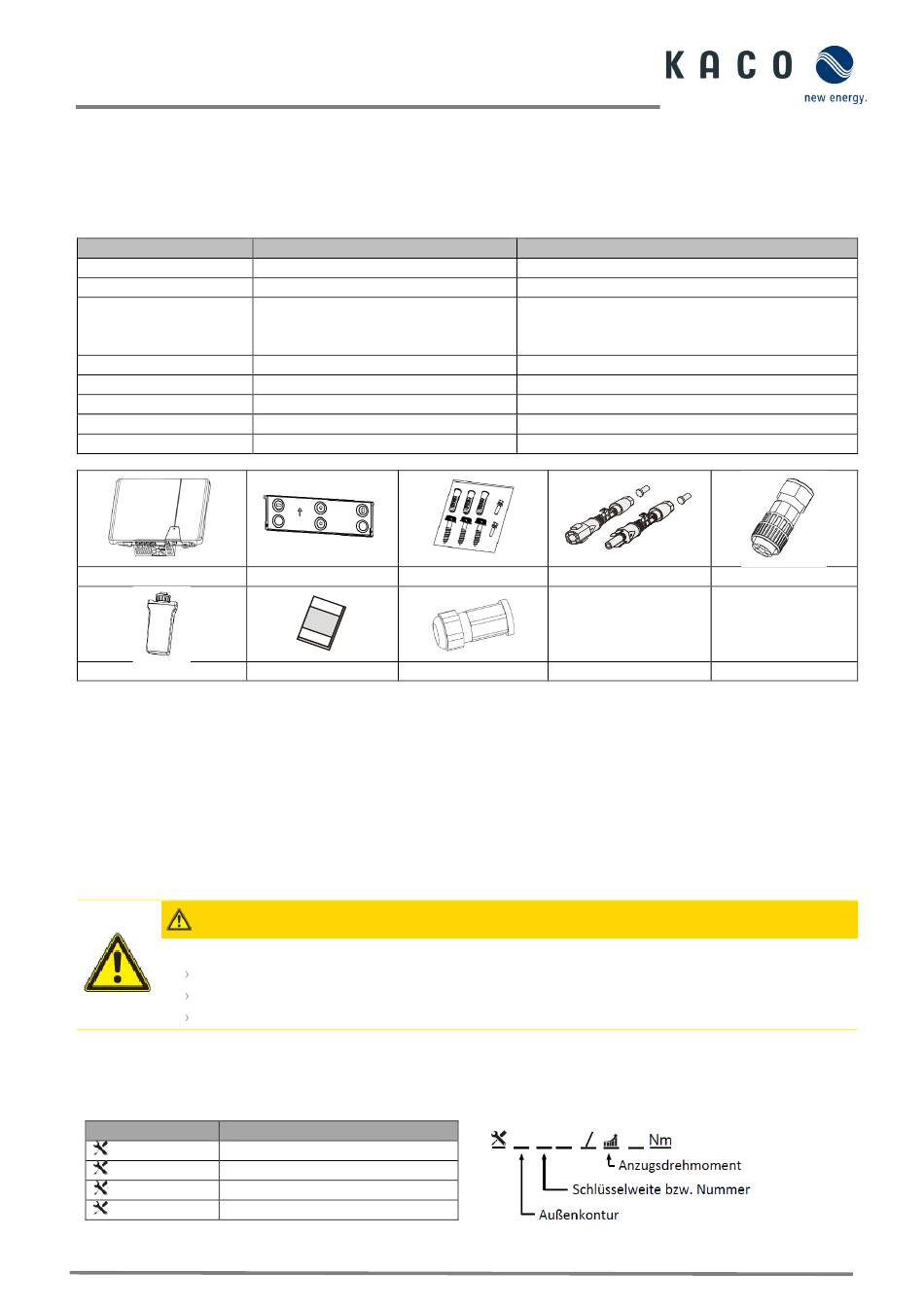

5 Lieferung und Transport

Jedes Produkt verlässt unser Werk in elektrisch und mechanisch einwandfreiem Zustand. Eine Spezialverpackung
gewährleistet den sicheren Transport der Geräte. Für auftretende Transportschäden ist die Transportfirma verantwortlich.
5.1

Lieferumfang

Artikel
A
B
C
D
E
F
G
H
A
F
Lieferumfang prüfen
- Gerät gründlich untersuchen.
- Umgehend bei der Transportfirma reklamieren:
o Schäden an der Verpackung, die auf Schäden am Gerät schließen lassen.
o offensichtliche Schäden am Gerät.
- Schadensmeldung umgehend an die Transportfirma übermitteln.
- Die Schadensmeldung muss innerhalb von sechs Tagen nach Erhalt des Gerätes schriftlich bei der Transportfirma
vorliegen. Bei Bedarf unterstützen wir Sie gerne.
5.2
Gerät transportieren
VORSICHT
Gefährdung durch Stoß, Bruchgefahr des Gerätes!
Gerät zum Transport sicher verpacken.
Gerät mithilfe der hierfür vorgesehenen Haltegriffe der Kartonage transportieren.
Gerät keinen Erschütterungen aussetzen.
5.3

Installationswerkzeug

Die in der nachfolgenden Tabelle angegebenen Kurzzeichen werden in allen Handlungsanweisungen der
Montage/Installation/Wartung und Demontage für zu verwendende Werkzeuge und Anzugsdrehmomente verwendet.
Kurzzeichen (en) Kontur des Verbindungselements
W Außensechskant
T Torx
S Schlitz
P Phillips
Seite 9
Beschreibung
Wechselrichter
Wandmontagebügel
Montagezubehörsatz: Wanddübel,
Sechskantschrauben (3×)
M5×14 mm Schraube (2×)
DC-Steckverbinder (Phoenix Sunclix)
AC-Steckverbinder
Kommunikationseinheit
Dokumentation
RS485-Anschluss
B
G
KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
Menge
1 Stück
1 Stück
1 Satz
2 Paar (3–10 kW); 3 Paar (15 kW); 4 Paar (20 kW)
1 Stück
1 Stück
1 Satz
2 Stück
C D
H
Abb. 3.Darstellungsmuster
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
E
