3 Gerätebeschreibung
3.1

Funktionsweise

Das Gerät wandelt die von den PV-Modulen erzeugte Gleichspannung in Wechselspannung um und führt diese der
Netzeinspeisung zu. Wenn genügend Sonneneinstrahlung vorhanden ist und eine bestimmte Mindestspannung am Gerät
anliegt, beginnt der Startvorgang. Der Einspeisevorgang beginnt, nachdem der PV-Generator den Isolationstest bestanden
hat und wenn die Netzparameter für eine Beobachtungszeit innerhalb der Vorgaben des Netzbetreibers liegen. Wenn bei
einbrechender Dunkelheit der Mindestspannungswert unterschritten wird, endet der Einspeisebetrieb und das Gerät schaltet
sich aus.
3.2

Anlagenaufbau

Legende
PV-Generator
Wechselrichter mit Kuppelschalter
Leitungsschutz
Einspeisezähler
Selektiver Hauptschalter
Bezugszähler
Integrierter DC-Trennschalter
Seite 5

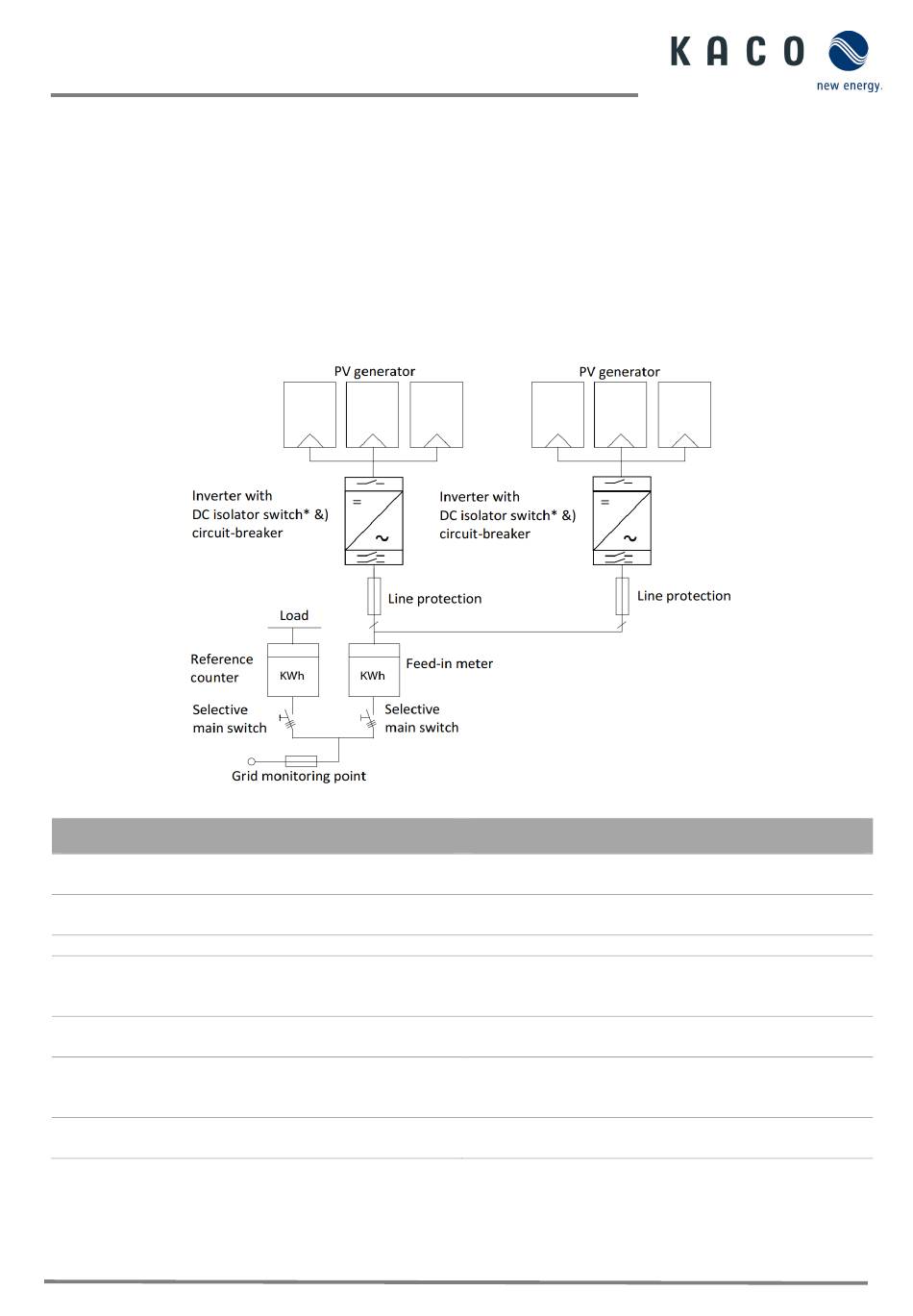

Abb. 1: Übersichtsschaltplan für eine Anlage mit zwei Wechselrichtern
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Definition / Hinweis zum Anschluss
Der PV-Generator wandelt die Strahlungsenergie des
Sonnenlichts in elektrische Energie um.
Der Anschluss des PV-Generators erfolgt am DC-Anschluss
des Gerätes.
Der Leitungsschutz ist eine Überstromschutzeinrichtung.
Der Einspeisezähler
vorgeschrieben und installiert. Einige Energieversorger
gestatten auch den Einbau eigener geeichter Zähler.
Die Spezifikation des selektiven Hauptschalters wird von
Ihrem Energieversorger vorgegeben.
Der Bezugszähler wird
vorgeschrieben und installiert. Dieser misst die bezogene
Energie.
Verwenden Sie den integrierten DC-Trennschalter, um das
Gerät vom PV-Generator zu trennen.
wird vom Energieversorger
vom Energieversorger
