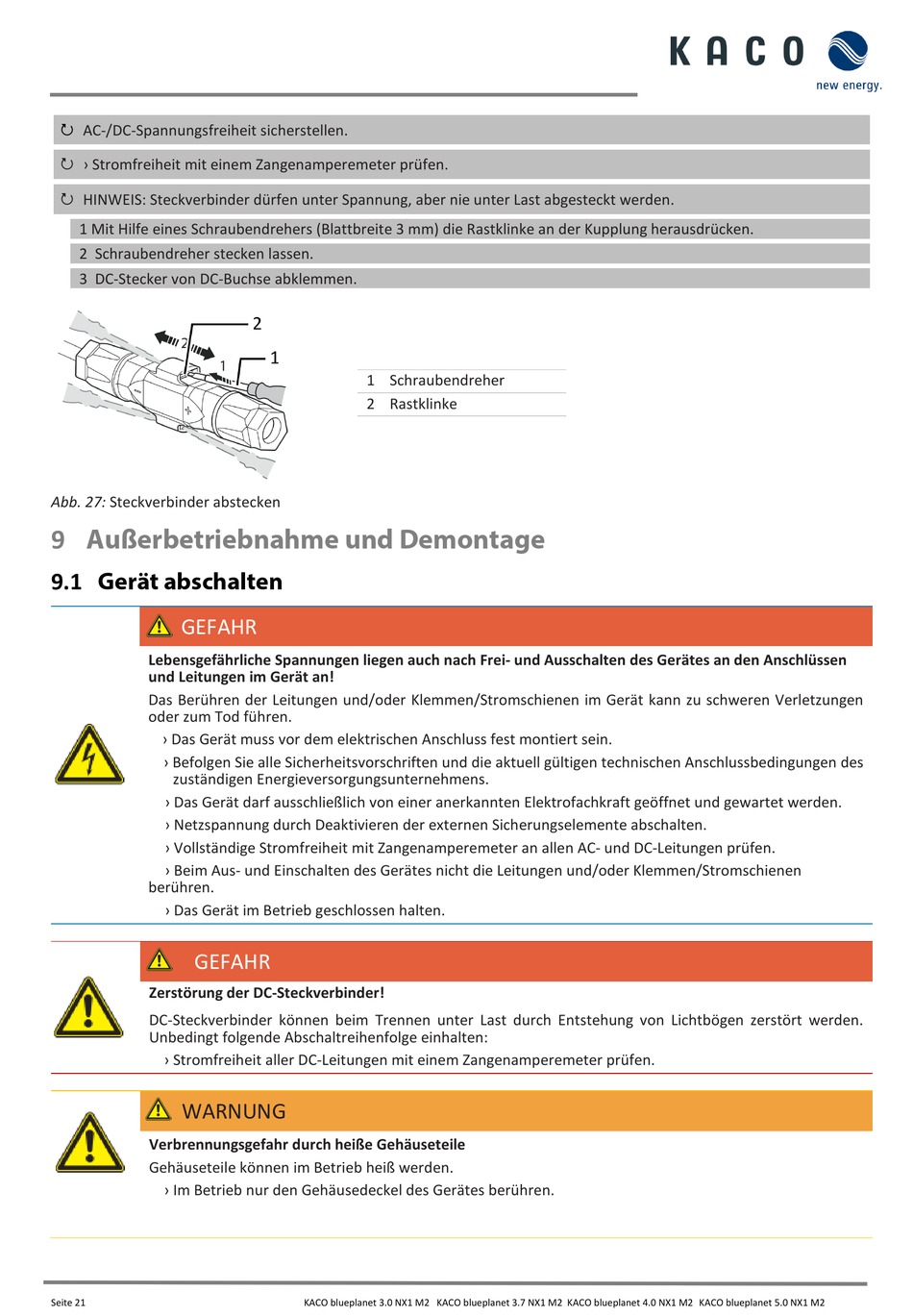

Außerbetriebnahme Und Demontage; Gerät Abschalten - Kaco blueplanet 3.0 NX1 M2 Handbuch

AC-/DC-Spannungsfreiheit sicherstellen.

 › Stromfreiheit mit einem Zangenamperemeter prüfen.
 HINWEIS: Steckverbinder dürfen unter Spannung, aber nie unter Last abgesteckt werden.
1 Mit Hilfe eines Schraubendrehers (Blattbreite 3 mm) die Rastklinke an der Kupplung herausdrücken.
2 Schraubendreher stecken lassen.
3 DC-Stecker von DC-Buchse abklemmen.
Abb. 27: Steckverbinder abstecken
9 Außerbetriebnahme und Demontage
9.1 Gerät abschalten
GEFAHR
Lebensgefährliche Spannungen liegen auch nach Frei- und Ausschalten des Gerätes an den Anschlüssen
und Leitungen im Gerät an!
Das Berühren der Leitungen und/oder Klemmen/Stromschienen im Gerät kann zu schweren Verletzungen
oder zum Tod führen.
› Das Gerät muss vor dem elektrischen Anschluss fest montiert sein.
› Befolgen Sie alle Sicherheitsvorschriften und die aktuell gültigen technischen Anschlussbedingungen des
zuständigen Energieversorgungsunternehmens.
› Das Gerät darf ausschließlich von einer anerkannten Elektrofachkraft geöffnet und gewartet werden.
› Netzspannung durch Deaktivieren der externen Sicherungselemente abschalten.
› Vollständige Stromfreiheit mit Zangenamperemeter an allen AC- und DC-Leitungen prüfen.
› Beim Aus- und Einschalten des Gerätes nicht die Leitungen und/oder Klemmen/Stromschienen
berühren.
› Das Gerät im Betrieb geschlossen halten.
GEFAHR
Zerstörung der DC-Steckverbinder!
DC-Steckverbinder können beim Trennen unter Last durch Entstehung von Lichtbögen zerstört werden.
Unbedingt folgende Abschaltreihenfolge einhalten:
› Stromfreiheit aller DC-Leitungen mit einem Zangenamperemeter prüfen.
WARNUNG
Verbrennungsgefahr durch heiße Gehäuseteile
Gehäuseteile können im Betrieb heiß werden.
› Im Betrieb nur den Gehäusedeckel des Gerätes berühren.
Seite 21
1 Schraubendreher
2 Rastklinke
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
