Montage Der Wandhalterung; Gerät Anbringen - Kaco blueplanet 3.0 NX1 M2 Kurzanleitung

1.4

Montage der Wandhalterung

VORSICHT
Gefahr bei Einsatz von ungeeignetem Befestigungsmaterial!
Bei Einsatz von ungeeignetem Befestigungsmaterial kann das Gerät herabfallen und Personen vor dem
Gerät schwer verletzen.
› Nur dem Montageuntergrund entsprechendes Befestigungsmaterial verwenden. Beiliegendes
Befestigungsmaterial ist nur für Mauerwerk und Beton geeignet.
› Gerät nur aufrecht montieren.
HINWEIS
Leistungsreduzierung durch Stauwärme!
Bei Nichtbeachtung der empfohlenen Mindestabstände kann das Gerät aufgrund von mangelnder
Belüftung und damit verbundener Wärmeentwicklung in die Leistungsabregelung übergehen.
› Mindestabstände einhalten und für ausreichende Wärmeabfuhr sorgen.
› Während des Betriebs dürfen sich keine Gegenstände auf dem Gehäuse des Gerätes befinden.
› Sicherstellen, dass nach der Gerätemontage keine Fremdstoffe die Wärmeabfuhr behindern.

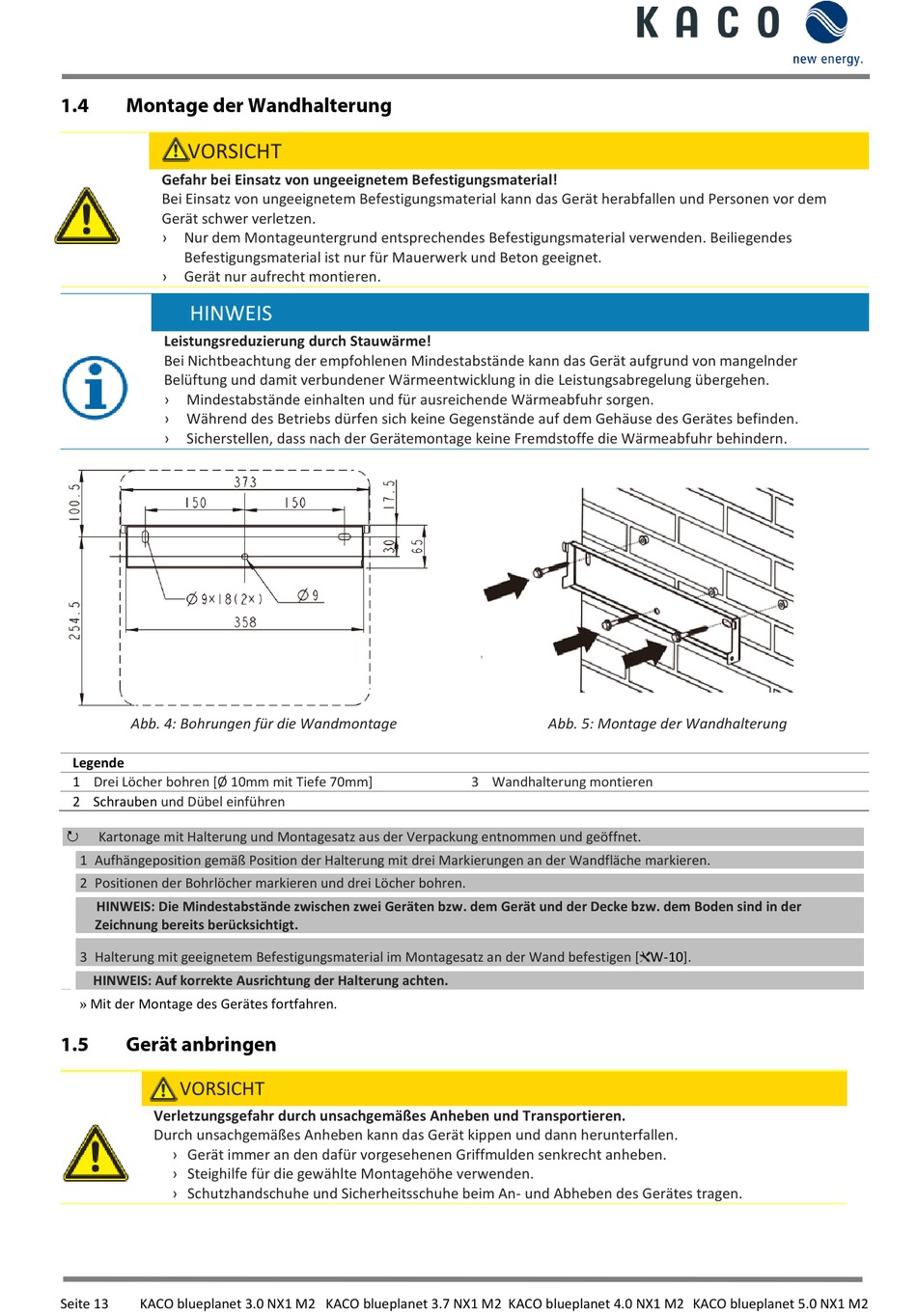

Abb. 4: Bohrungen für die Wandmontage
Legende
1 Drei Löcher bohren [Ø 10mm mit Tiefe 70mm]
2 Schrauben und Dübel einführen

Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.
1 Aufhängeposition gemäß Position der Halterung mit drei Markierungen an der Wandfläche markieren.
2 Positionen der Bohrlöcher markieren und drei Löcher bohren.
HINWEIS: Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden sind in der
Zeichnung bereits berücksichtigt.
3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen [ W-10].
HINWEIS: Auf korrekte Ausrichtung der Halterung achten.
Mit der Montage des Gerätes fortfahren.
»
1.5 Gerät anbringen
VORSICHT
Verletzungsgefahr durch unsachgemäßes Anheben und Transportieren.
Durch unsachgemäßes Anheben kann das Gerät kippen und dann herunterfallen.
› Gerät immer an den dafür vorgesehenen Griffmulden senkrecht anheben.
› Steighilfe für die gewählte Montagehöhe verwenden.
› Schutzhandschuhe und Sicherheitsschuhe beim An- und Abheben des Gerätes tragen.
Seite 13 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Abb. 5: Montage der Wandhalterung
3 Wandhalterung montieren
