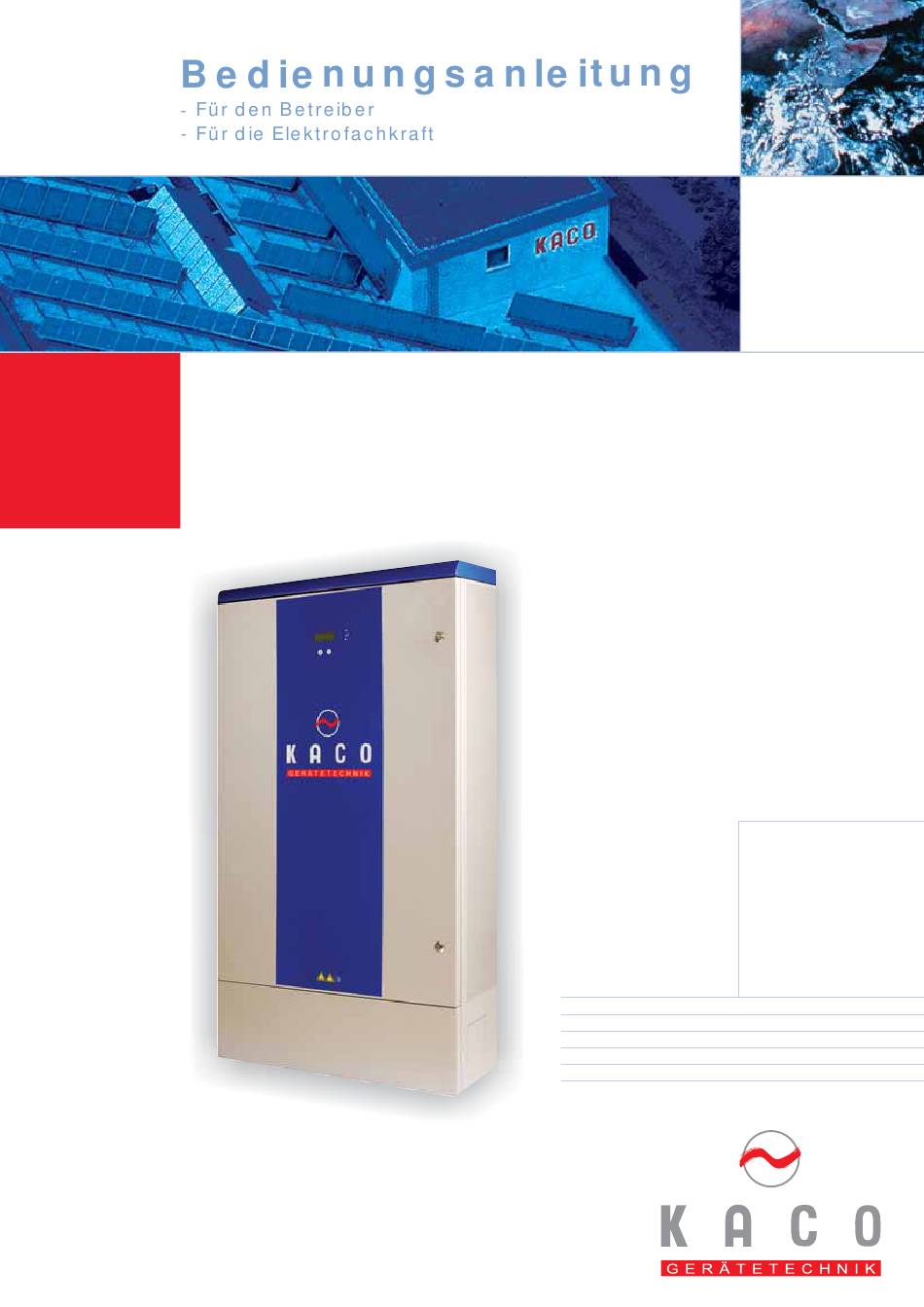

- Seite 1 Powador 25000xi / 30000xi / 33000xi / Park mit GAK. Die Zentral-Wechselrichter in bewährter KACO-Qualität mit integriertem Generatoranschlusskasten. v o l l e r e n e r g i e...
-
Seite 2: Inhaltsverzeichnis
Für den Betreiber Bedienungsanleitung Powador 25000xi / 30000xi /33000xi M/L/XL, Park Hinweise zur Dokumentation Bedienung 1.1 Aufbewahrung der Unterlagen 4.1 Übersicht Bedienelemente und Anzeigen 1.2 Verwendete Symbole 4.2 LED-Anzeigen 1.3 CE-Kennzeichnung 4.3 Tasten „Anzeige“ und „Einstellung“ 1.4 Typenschild 4.4 Einstellmodus 4.5 Die RS485-Schnittstelle... -
Seite 3: Allgemeine Hinweise
1 Hinweise zur Dokumentation Allgemeine Hinweise Hinweis! Mit dem Erwerb eines Wechselrichters der KACO Nützliche Informationen Gerätetechnik GmbH haben sich für eine Hinweise! zuverlässige und leistungsstarke Technik entschieden und profitieren von der jahrelangen Erfahrung im Bereich der Stromrichtertechnik und Leistungselektronik Wichtig! der KACO Gerätetechnik. -
Seite 4: Hinweise Zu Installation Und Betrieb
Transportschäden kommen, Typenschild am Gerät muss vollständig lesbar sein. Im Transportfirma zu verantworten sind. Falle der Nichterfüllung behält sich KACO das Recht vor, Garantieleistungen abzulehnen. Bitte untersuchen Sie den angelieferten Wechselrichter gründlich. Sollten Sie irgendwelche Schäden an der Die Gewährleistungsfrist für Nachbesserungen oder... -
Seite 5: Bedienung

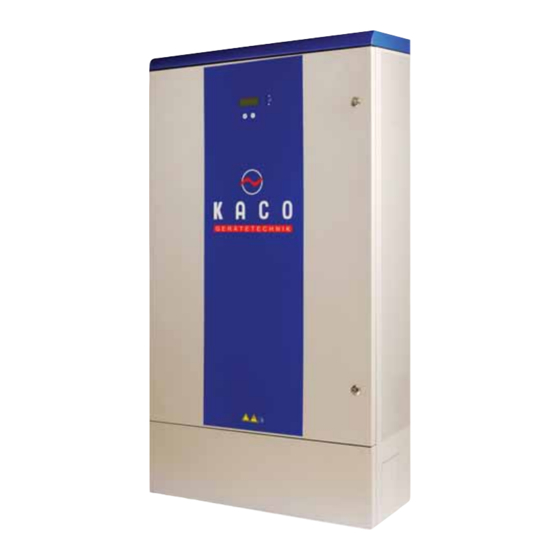

Insbesondere morgens und abends kann sich dieser Vorgang mehrere Male wiederholen. Abbildung 4.1: Übersicht Powador 25000xi / 30000xi Dies ist kein Anzeichen für einen fehlerhaften Betrieb, sondern stellt ein normales Betriebsverhalten dar. -
Seite 6: Tasten „Anzeige" Und „Einstellung
Ebene 1 (Anzeigemodus) können die Messwerte, wie z.B. Solargeneratorspannung abgelesen werden. Hier ist nur die Taste (1) aktiviert. Durch ca. 1 sec. langes Drücken dieser Taste können Sie wählen, welcher Messwert angezeigt werden soll. Kaco Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 7: Die Rs485-Schnittstelle
Zudem können Sie den Powador-link in Ihrer Anlage einsetzen, weite Strecken zwischen mehreren Wechselrichtern oder einem Wechselrichter proLOG mittels einer drahtlosen Funkübertragung zu überbrücken. Kontaktieren Sie Ihren Installateur, wenn Sie die Fernüberwachung in Ihr System mit einbinden wollen. Kaco Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi... - Seite 8 75°C. Wird das Gerät heißer als 85°C schaltet es ab. Phase L2 xx°C Phase L3 xx°C Anzeige der Ertragsdaten. Ertrag Achtung: Anzeige des Tagesertrags in Wattstunden (nicht Heute xxxxxWh kWh!) Gesamt xxxxxxxkWh Kaco Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 9 Die Aussenleiterspannung ist nicht in Ordnung. Es ist kein Aussenleiterspannung ordnungsgemäßes Drehstromnetz angeschlossen. Netzfehler Überspannungsabschaltung durch Spannungsanhebung auf Überspannung Grund erhöhten Leitungswiderstands des Netzanschlusses. Netzstörung Die Netzfrequenz ist zu niedrig. Es kann nicht eingespeist Unterfrequenz werden. Kaco Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 10 Der angeschlossene Solargenerator hat kurzzeitig so viel Leistung, dass der Wechselrichter nicht nachregeln konnte und zur Sicherheit abgeschaltet hat. Generatorspannung zu klein Generatorspannung und Generatorleistung ist zu gering. Zustand bevor in die Nachtschaltung übergegangen wird. Tabelle 4-1: mögliche Display-Anzeigen Kaco Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 11: Zubehör
SMS, Fax oder E-Mail, Anlagenfernabfrage, Darstellung der PV-Anlage im Internet und viele andere Dinge sind für den POowador-proLOG kein Problem. Am Powador- proLOG können bis zu 10 Powador 30000xi über die RS485-Schnittstelle angeschlossen werden. Abbildung 5.1: Powador-proLOG KACO Gerätetechnik GmbH Bedienungsanleitung Powador 25000xi/30000xi/33000xi... - Seite 12 410 V vorhanden ist und ob die Solargeneratorspannung größer als 410V ist. Ist beides der Fall und der Wechselrichter speist dennoch nicht ein, muss das Gerät von KACO repariert werden. Der Wechselrichter ist Zu wenig Nach Sonnenaufgang, bei Sonnenuntergang und bei zu...
-
Seite 13: Recycling Und Entsorgung
Fall ausgeschlossen werden, dass der Wechselrichter keine vorhanden ist ausreichende Generatorleistung bekommt, ist vermutlich das Netztrennrelais defekt, so dass der Wechselrichter nicht mehr zuschalten kann. Ist dies der Fall, muss das Gerät von KACO repariert werden. Die Netzsicherung löst - Netzsicherung zu gering... - Seite 14 Für die Elektrofachkraft Installationsanleitung Powador 25000xi / 30000xi / 33000xi M/L/XL, Park 6.1 Wahl eines geeigneten Montageorts Hinweise zur Dokumentation 6.2 Wechselrichter aufstellen 1.1 Anbringung und Aufbewahrung der 6.3 Elektrischer Anschluss Unterlagen 2 6.4 Anschluss des Störmelderelais 1.2 Verwendete Symbole Anschluss der RS485-Schnittstelle 1.3 CE-Kennzeichnung...
-
Seite 15: Hinweise Zur Dokumentation
DIN EN 61000-6-2:2002-08 Störaussendung: DIN EN 61000-6-3:2002-08 Wichtig! DIN EN 61000-6-4:2002-08 Netzrückwirkungen: DIN EN 61000-3-2:2001-12 bzw. DIN EN 61000-3-12: 2005-09 Dieses Symbol kennzeichnet DIN EN 61000-3-3: 2002-05, bzw. eine erforderliche Aktivität DIN EN 61000-3-11: 2001-04 KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... - Seite 16 Transportschäden kommen, die von örtlichen Vorschriften erfolgen. Es muss für der Transportfirma zu verantworten sind. ordnungsgemäße Erdung, Leiterdimensionierung und entsprechenden Bitte untersuchen Sie den angelieferten Wechselrichter gründlich. Sollten Sie KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 17: 3 Hinweise Zu Installation Und Betrieb
Werksgarantie und Haftung können in Ausnahmefällen Störungen auftreten. In Die KACO Gerätetechnik GmbH gewährt auf den diesem Fall erhalten Sie von Seiten der KACO Powador - Wechselrichter eine Garantie von Gerätetechnik GmbH die maximal mögliche sieben Jahren ab Datum der Installation, Unterstützung. -
Seite 18: Montageanleitung
Montageanleitung Abbildung 3.1 Größen- und Aufbau- beschreibung... -
Seite 19: Gerätebeschreibung
Eingangsbereich arbeitet die Anlage dennoch steht das Auslegungsprogramm problemlos weiter. Es wird in diesem Zustand Kacocalc pro unter aber nicht mehr die maximal mögliche Leistung http://www.kaco-geraetetechnik.de ins Netz eingespeist, sondern geringfügig zum kostenlosen Download bereit. weniger. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 20: Schutzkonzepte
- Temperaturüberwachung des Kühlkörpers. - EMV-Filter zum Schutz des Wechselrichters vor hochfrequenten Netzstörungen. - Netzseitig Varistoren gegen Erde zum Schutz des Wechselrichters vor Burst- und Surgeimpulsen. - Allstromsensitive Fehlerstromschutzschalter (AFI-Schalter), der den Ableitstrom von dem KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 21: Montage Und Inbetriebnahme
Kabelquerschnitten sind die Verluste damit auf der Wechselspannungsleitung höher als auf der Gleichspannungsseite. Aus diesem Grund und unter thermischen Gesichtspunkten ist die Platzierung des Wechsel- richters in der Nähe des Zähler- platzes sinnvoll. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 22: Elektrischer Anschluss
Klasse A. Der Betrieb kann im Wohnbereich Funkstörungen ver- ursachen. In diesem Fall kann vom Betreiber verlangt werden, ange- messene Maßnahmen durchzu- Maximale Anschlussquerschnitte: führen. AC: starr 35mm², flexibel 25mm² DC: Version M 16mm² Version L und XL 10mm² KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... - Seite 23 Überprüfen Sie den korrekten Anschluss der Leitungen. Ein Ver- tauschen von L und N führt zur Zerstörung des Wechselrichters. Prüfen Sie nochmals den festen Sitz aller angeschlossenen Leitungen. Schrauben Sie die Leitungsabdichtung der Kabel- Verschraubung fest. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 24 Plusleitung bzw. der Schutzerde (PE) und der Minusleitung des PV-Generators mit einem Isolationsmessgerät. Ein kleiner Widerstand (< 2 MΩ) zeigt einen hochohmigen Erd- schluss des PV-Generators an, der vor der weiteren Installation unbedingt behoben werden muss! KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 25 Kabel-Ver- den blauen Anschlussklemmen, die mit schraubungen mit den beiliegenden „PV-“ gekennzeichnet sind an. Achten Blindkappen verschlossen werden! Sie hierbei auf die richtige Polarität. Schrauben Sie die Kappe der Kabel- Verschraubungen fest. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 26: Anschluss Des Störmelderelais
Bei vertauschten Adern ist keine Kommunikation möglich! Anschluss der RS485-Schnittstelle Im Anschlussraum des Powador befindet sich Klemmleiste X1 mit sechs Klemmen (siehe Abbildung 6.5). Zur Verbindung mehrerer Powadors wird jeweils Klemme A des einen KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 27: Inbetriebnahme Des Wechselrichters
Am Display wird nun die eingespeiste bestätigt werden. Leistung angezeigt. Mit der Taste "Anzeige" können nun die verschiedenen Messwerte am Display angezeigt werden (siehe Betreiberhandbuch). Programmierung der Parameter Im Programmiermodus der Powador-xi Geräte können verschiedene Betriebsparameter eingestellt werden. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... - Seite 28 Parameter. Dabei vergrößert oder verkleinert sich der Wert je nach Parameter. Hierbei sind die Werte ebenfalls fortlaufend, d.h. haben sie z.B. den Maximalwert erreicht, springen sie auf den Minimalwert zurück. Abbildung 6.9: Jumper-Position im Programmiermodus KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 29: Anmeldung Beim Evu
Abnahme Ihrer Photovoltaik-Anlage benötigen, ist Generator müssen zusätzlich zur der Installationsanleitung angefügt. Netzfreischaltung in jedem Fall die Die Inbetriebsetzung läuft in der Regel DC-Trennschalter im Wechselrichter folgendermaßen ab: allpolig getrennt werden. Es genügt nicht, die Netzspannung wegzuschalten. KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 30: Wartung
Wechselrichter nach Kap. 8 spannungsfrei! Abbildung 9.2 Vorbereitung Austausch Ventilator Abbildung 9.1 Lufteinlass - Wechselrichter abschalten (Kap. - Seitliche Verkleidungsbleche ent- fernen - Lüftungsschacht mit einem Staubsauger aussaugen. - Seitliche Verkleidungsbleche wieder montieren Abbildung 9.3 Strömungsrichtung KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... -
Seite 31: Störungsbeseitigung
Powador geprüft werden. Dabei müssen die in diesem Handbuch angegebenen Sicherheitshinweise vollständig beachtet werden. Beobachten Sie den Wechselrichter genau und notieren Sie sich gegebenenfalls Display- und LED-Anzeigen. Die folgenden Störungen könnten auftreten und sollten wie beschrieben behandelt werden: KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... - Seite 32 Sie, ob die Netzspannung vorhanden ist und ob die Solargeneratorspannung größer als 410V ist. Ist beides der Fall und der Wechselrichter speist dennoch nicht ein, muss das Gerät von KACO repariert werden Der Wechselrichter ist - Zu wenig Generator-...
- Seite 33 Angaben zum Wechselrichter - Serialnummer des Gerätes - Gerätetyp - Kurze Fehlerbeschreibung - Ist der Fehler reproduzierbar? Wenn ja, wie? - Tritt der Fehler sporadisch auf? - Welche Einstrahlungsverhältnisse lagen vor? - Uhrzeit KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 34: Technische Daten
11 Technische Daten Technische Daten Eingang – Elektrische Daten Powador 25000xi Powador 30000xi Powador 33000xi DC-Nennleistung 30 kW 37,5 kW 39 kW Maximale PV-Generatorleistung je DC 10 kW 12,5 kW 13 kW Eingang Max. Anzahl der Stränge MPP-Bereich 350 – 600V... - Seite 35 Zwangskühlung (drehzahlgeregelte Lüfter, max. 600m³/h) Kühlung Park Version Zwangskühlung (fremdversorgte Lüfter, max. 600m³/h) Schutzart IP54 nach EN 60529 Geräuschemission 58dB(A) bedingt durch Lüfterbetrieb (gemessen bei maximaler Lüftergeschwindigkeit) Gehäuse Stahlblech Abmessungen B x T x H 835x340x1460mm Gewicht 190kg KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
-
Seite 36: Eu-Konformitätserklärung
Produktbezeichnung: Photovoltaik-Netzeinspeise-Wechselrichter Powador Typenbezeichnung: Powador 25000xi / Powador 25000xi Park Powador 30000xi / Powador 30000xi Park Powador 33000xi / Powador 33000xi Park Für die oben genannten Geräte wird hiermit bestätigt, dass sie den Schutzanforderungen entsprechen, die in der Richtlinie des Rates der Europäischen Union vom 3. Mai 1998 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (89/336/EWG) und den... -
Seite 37: Unbedenklichkeitsbescheinigung
12 EU-Konformitätserklärung Unbedenklichkeitsbescheinigung KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi... - Seite 38 12 EU-Konformitätserklärung KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 39 12 EU-Konformitätserklärung KACO Gerätetechnik GmbH Installationsanleitung Powador 25000xi/30000xi/33000xi...
- Seite 40 KACO GERÄTETECHNIK GmbH Zentrale Gottfried-Leibniz-Straße 1 74172 Neckarsulm Germany Telefon +49 (0) 7132 / 38 18 - 0 Telefax +49 (0) 7132 / 38 18 - 22 e-Mail: info@kaco-geraetetechnik.de www.kaco-geraetetechnik.de 31000349-01-080314...
