3 Einsatz in die Hülse schieben.
4 Kabelverschraubung kontern und anziehen [ W_15/ 1,8 Nm].
5 Einsatz mit Kontaktstecker zusammenfügen.
»
6 Einrastung durch leichtes Ziehen an der Kupplung prüfen.
Elektrischen Anschluss vornehmen
HINWEIS
Beim Verlegen ist der zulässige Biegeradius mindestens des 4-fachen Kabeldurchmessers einzuhalten.
Zu große Biegekräfte gefährden die Schutzart.
› Vor der Steckverbindung müssen alle mechanischen Lasten abgefangen werden.
› Starre Adaptionen an DC-Steckverbindern sind nicht zulässig.

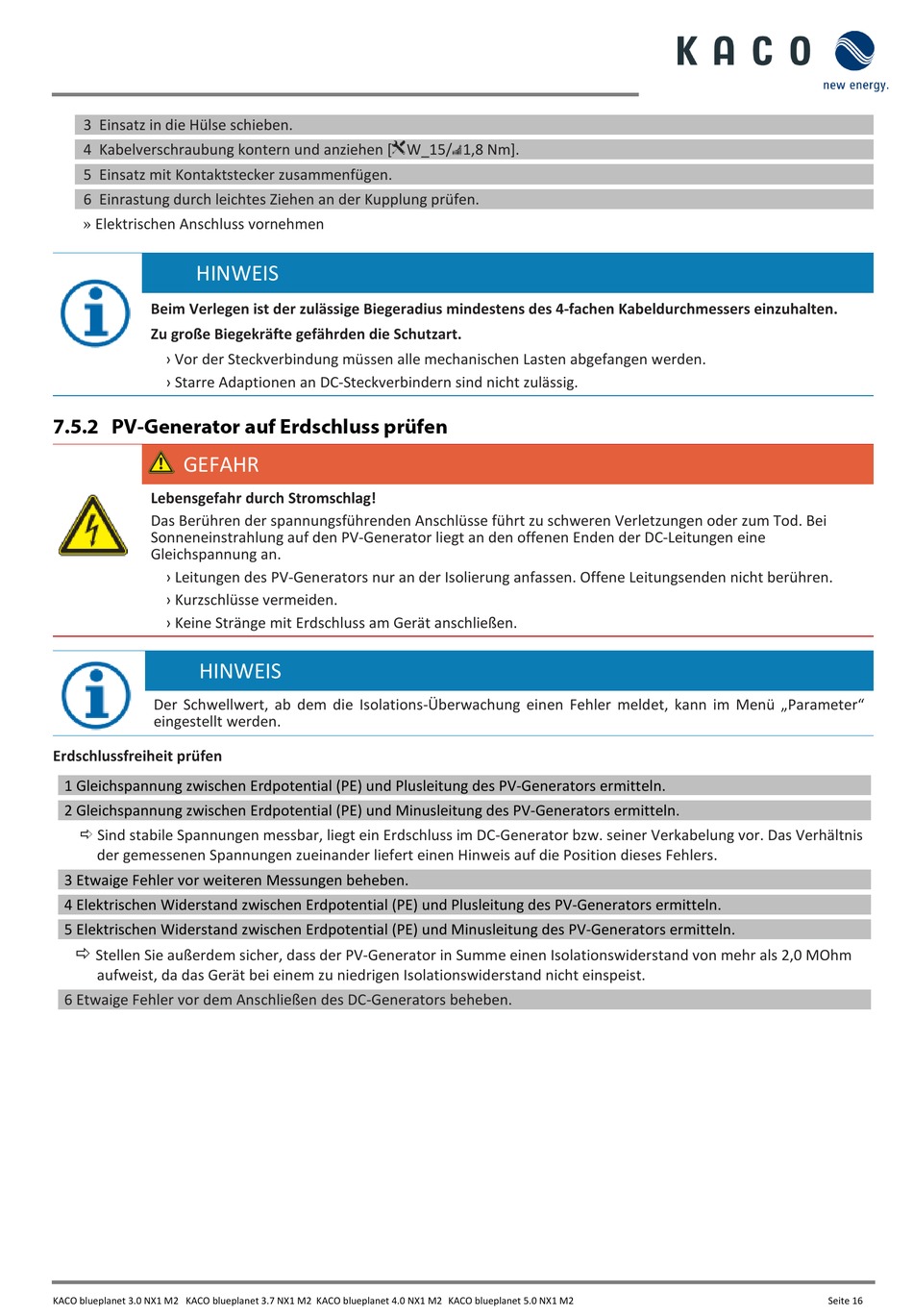

7.5.2 PV-Generator auf Erdschluss prüfen
GEFAHR
Lebensgefahr durch Stromschlag!
Das Berühren der spannungsführenden Anschlüsse führt zu schweren Verletzungen oder zum Tod. Bei
Sonneneinstrahlung auf den PV-Generator liegt an den offenen Enden der DC-Leitungen eine
Gleichspannung an.
› Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren.
› Kurzschlüsse vermeiden.
› Keine Stränge mit Erdschluss am Gerät anschließen.
HINWEIS
Der Schwellwert, ab dem die Isolations-Überwachung einen Fehler meldet, kann im Menü „Parameter"
eingestellt werden.
Erdschlussfreiheit prüfen
1 Gleichspannung zwischen Erdpotential (PE) und Plusleitung des PV-Generators ermitteln.
2 Gleichspannung zwischen Erdpotential (PE) und Minusleitung des PV-Generators ermitteln.
 Sind stabile Spannungen messbar, liegt ein Erdschluss im DC-Generator bzw. seiner Verkabelung vor. Das Verhältnis
der gemessenen Spannungen zueinander liefert einen Hinweis auf die Position dieses Fehlers.
3 Etwaige Fehler vor weiteren Messungen beheben.
4 Elektrischen Widerstand zwischen Erdpotential (PE) und Plusleitung des PV-Generators ermitteln.
5 Elektrischen Widerstand zwischen Erdpotential (PE) und Minusleitung des PV-Generators ermitteln.
 Stellen Sie außerdem sicher, dass der PV-Generator in Summe einen Isolationswiderstand von mehr als 2,0 MOhm
aufweist, da das Gerät bei einem zu niedrigen Isolationswiderstand nicht einspeist.
6 Etwaige Fehler vor dem Anschließen des DC-Generators beheben.
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 16
