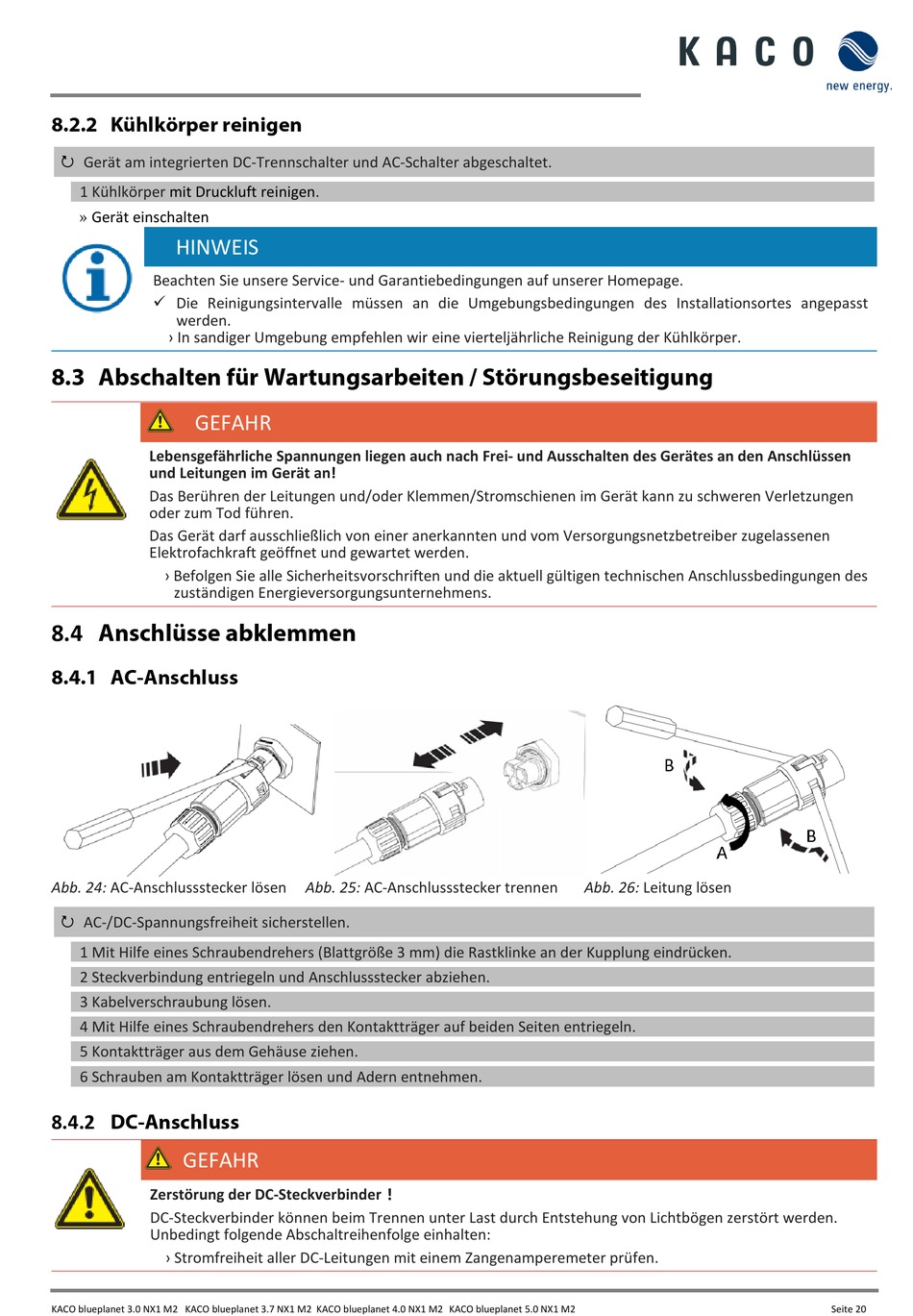

8.2.2 Kühlkörper reinigen
Gerät am integrierten DC-Trennschalter und AC-Schalter abgeschaltet.

»
1 Kühlkörper mit Druckluft
Gerät einschalten
HINWEIS
Beachten Sie unsere Service- und Garantiebedingungen auf unserer Homepage.
 Die Reinigungsintervalle müssen an die Umgebungsbedingungen des Installationsortes angepasst
werden.
› In sandiger Umgebung empfehlen wir eine vierteljährliche Reinigung der Kühlkörper.
8.3 Abschalten für Wartungsarbeiten / Störungsbeseitigung
GEFAHR
Lebensgefährliche Spannungen liegen auch nach Frei- und Ausschalten des Gerätes an den Anschlüssen
und Leitungen im Gerät
Das Berühren der Leitungen und/oder Klemmen/Stromschienen im Gerät kann zu schweren Verletzungen
oder zum Tod führen.
Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen
Elektrofachkraft geöffnet und gewartet werden.
› Befolgen Sie alle Sicherheitsvorschriften und die aktuell gültigen technischen Anschlussbedingungen des
zuständigen Energieversorgungsunternehmens.
8.4 Anschlüsse abklemmen

8.4.1 AC-Anschluss

Abb. 24: AC-Anschlussstecker lösen
AC-/DC-Spannungsfreiheit sicherstellen.

1 Mit Hilfe eines Schraubendrehers (Blattgröße 3 mm) die Rastklinke an der Kupplung eindrücken.
2 Steckverbindung entriegeln und Anschlussstecker abziehen.
3 Kabelverschraubung lösen.
4 Mit Hilfe eines Schraubendrehers den Kontaktträger auf beiden Seiten entriegeln.
5 Kontaktträger aus dem Gehäuse ziehen.
6 Schrauben am Kontaktträger lösen und Adern entnehmen.

8.4.2 DC-Anschluss

GEFAHR
Zerstörung der DC-Steckverbinder！
DC-Steckverbinder können beim Trennen unter Last durch Entstehung von Lichtbögen zerstört werden.
Unbedingt folgende Abschaltreihenfolge einhalten:
› Stromfreiheit aller DC-Leitungen mit einem Zangenamperemeter prüfen.
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
reinigen.
an!
Abb. 25: AC-Anschlussstecker trennen Abb. 26: Leitung lösen
