7.5.3 Empfohlene Standardbeschaltung

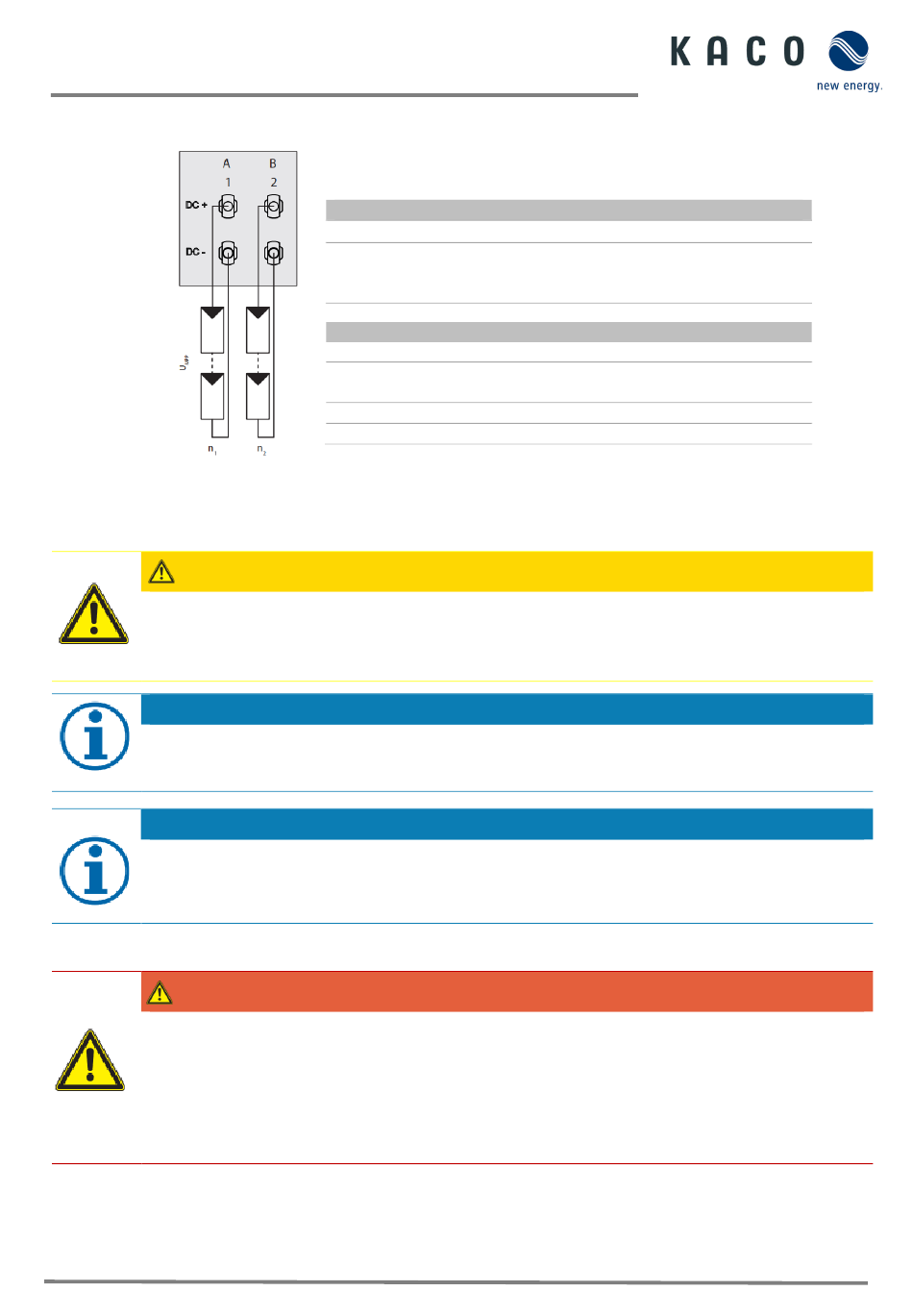

Abb. 21: Empfohlene Standardbeschaltung

7.5.4 PV-Generator auslegen

VORSICHT
Beschädigung der Komponenten bei fehlerhafter Auslegung!
Im erwarteten Temperaturbereich des PV-Generators dürfen die Werte für Leerlaufspannung und
Kurzschlussstrom niemals die Werte für U
› Grenzwerte gemäß den Technischen Daten einhalten.
HINWEIS
Art und Auslegung der PV-Module
Angeschlossene PV-Module müssen gemäß IEC 61730 Klasse A für die vorgesehene DC-Systemspannung
bemessen sein, mindestens aber für den Wert der AC-Netzspannung.
HINWEIS
Dimensionierung des PV-Generators
Das Gerät ist mit einer Reserve an DC-Kurzschlussstromfestigkeit ausgelegt. Dies ermöglicht eine
Überdimensionierung des angeschlossenen PV-Generators. Die absolute Grenze für den PV-Generator ist
der Wert des max. Kurzschlussstrom (lsc max) und der maximalen Leerlaufspannung (Uoc max).
7.5.5 PV-Generator anschließen
GEFAHR
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden Anschlüssen kann zu schweren Verletzungen oder zum Tod führen.
Bei Sonneneinstrahlung auf den PV-Generator liegt an den offenen Enden der DC-Leitungen eine
Gleichspannung an.
› Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren.
› Kurzschlüsse vermeiden.
› Keine Stränge mit Erdschluss am Gerät anschließen.
Seite 17
Mögliche Beschaltung
Zwei PV-Generatoren an je einen MPP-Tracker
Die MPP-Spannungen der beiden DC-Stränge können unterschiedlich
sein. Sie werden von getrennten, unabhängig arbeitenden MPP-
Trackern (MPP-Tracker A und B) versorgt.
Modulzahl pro Strang:
P pro Strang < 0,6 * max. empfohlene PV-Generatorleistung
max :
MPP-Tracker A+B zusammen < max. empfohlene PV-
Generatorleistung
Imax: Abhängig vom PV-Generator
Der Eingangsstrom je MPP-Tracker darf 12 A nicht überschreiten
und I
dcmax
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
gemäß den Technischen Daten überschreiten.
scmax
