Kurzanleitung
Deutsche Übersetzung der englischen Originalversion
Elektrofachkraft
Wichtige Sicherheitshinweise
Android-APP
Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie muss außerdem an einem Ort aufbewahrt werden,
der jederzeit frei zugänglich ist.
iOS-APP
KACO blueplanet 3.0 NX1 M2
KACO blueplanet 3.7 NX1 M2
KACO blueplanet 4.0 NX1 M2
KACO blueplanet 5.0 NX1 M2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kaco blueplanet 3.0 NX1 M2

Inhaltszusammenfassung für Kaco blueplanet 3.0 NX1 M2

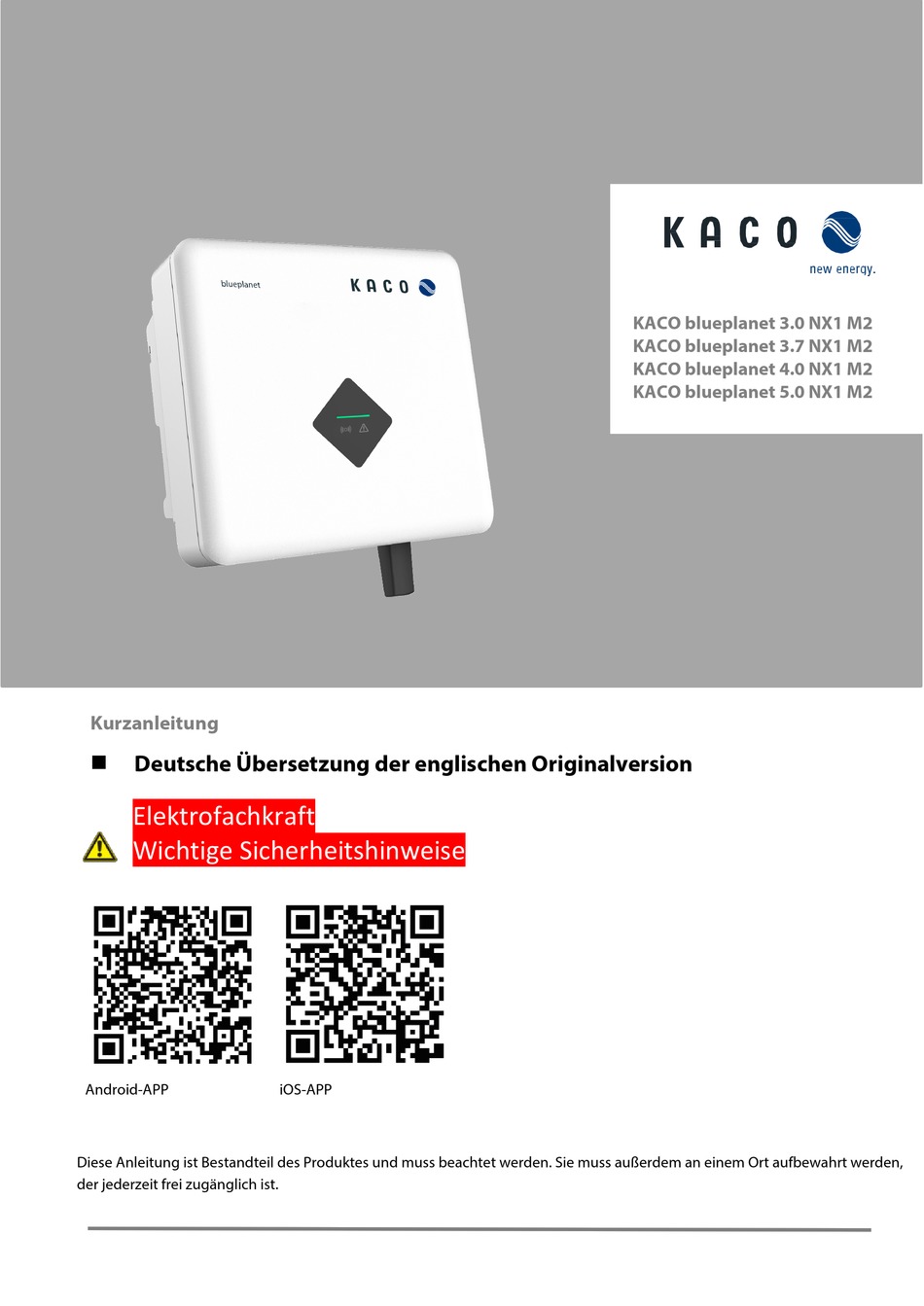

  • Seite 1 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Kurzanleitung Deutsche Übersetzung der englischen Originalversion  Elektrofachkraft Wichtige Sicherheitshinweise Android-APP iOS-APP Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie muss außerdem an einem Ort aufbewahrt werden,...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis WLAN-Netzwerk-Konfiguration ..........................1 Berechtigungen ........................................1 Netzwerkkonfiguration ...................................... 2 Parametereinstellungen des Wechselrichters ...................... 4 Mit WLAN-Stick verbinden ....................................4 2.1.1 WLAN-Stick direkt über den Hotspot des WLAN-Sticks verbinden ..................... 4 2.1.2 Verbindung des WLAN-Sticks über den Router ..........................5 Parametereinstellungen des Wechselrichters ............................

  • Seite 3: Wlan-Netzwerk-Konfiguration

    Abb. 2: Berechtigung zum Zugriff auf Geräteinformationen Abb. 3: Berechtigung zum Zugriff auf den Standort Abb. 4: Bilder und Videos Abb. 5: Standortdienst Seite 1 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 4: Netzwerkkonfiguration

    5 Warten Sie, bis für die Netzwerkkonfiguration ein Ergebnis vorliegt. nicht funktioniert. Abb. 6: Homepage Abb. 7: QR-Code scannen Abb. 8: Netzwerkkonfiguration Abb. 9: Konfiguration erfolgreich KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 2...
  • Seite 5 WLAN-Sticks verbinden, indem Sie den Registrierungscode auf dem Etikett als Passwort verwenden. Abb. 10: Ändern des WLAN-Netzwerkes Seite 3 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 6: Parametereinstellungen Des Wechselrichters

    3 Wählen Sie den Wechselrichter aus der Liste » Fahren Sie mit den Parametereinstellungen des Wechselrichters fort. Abb. 11: Verbindung mit WLAN-Stick KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 4...

  • Seite 7: Verbindung Des Wlan-Sticks Über Den Router

    Sie die blaue LED: Ein blaues Licht zeigt eine erfolgreiche Verbindung zum Router an. › Wenn die blaue LED nicht leuchtet, führen Sie den Suchlauf erneut durch. Seite 5 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 8: Parametereinstellungen Des Wechselrichters

    Sie haben einen einzelnen Wechselrichter/mehrere Wechselrichter vom WLAN-Stick entfernt. › Sie haben einen einzelnen Wechselrichter/mehrere Wechselrichter des WLAN-Sticks ersetzt. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 6...
  • Seite 9 Passcodes erforderlich. Der für den Wechselrichter spezifische Passcode kann beim KACO-Service bezogen werden. Abb. 14: Passcode des Wechselrichters Seite 7 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 10: Freischalten Der Funktionen Des Wechselrichters

    Um den gewünschten lokalen Netzcode auszuwählen, klicken Sie auf "Grid Standard Settings". Auf der nächsten Seite wird die Liste der Länderstandards angezeigt. Hier können Sie den geeigneten Netzstandard auswählen. Abb. 17: Netzstandard KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 8...

  • Seite 11: Einstellung Der Netzparameter Des Wechselrichters: Einschalten

    Der geeignete Spannungs- und Frequenzbereich für den Netzbetrieb kann entsprechend den Voraussetzungen des örtlichen Netzbetreibers eingestellt werden. Abb. 18: Parametereinstellungen für Aufnahme des Betriebs Seite 9 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 12: Einstellung Der Netzparameter Des Wechselrichters: Spannungsschutz

    3. Auslösezeit für den ersten Schwellenwert ≤ Auslösezeit für den zweiten Schwellenwert ≤ Auslösezeit für den dritten Schwellenwert Abb. 19: Netzspannungsschutz KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 10...

  • Seite 13: Einstellung Der Netzparameter Des Wechselrichters: Frequenzschutz

    3. Auslösezeit für den ersten Schwellenwert ≤ Auslösezeit für den zweiten Schwellenwert ≤ Auslösezeit für den dritten Schwellenwert Abb. 20: Netzfrequenzschutz Seite 11 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 14: Einstellung Der Netzparameter Des Wechselrichters: Wiedereinschaltzeit

    Auf dieser Seite kann die Zeit eingestellt werden, während der alle Spannungs- und Frequenzwerte innerhalb eines bestimmten Bereichs beobachtet werden, bevor der Wechselrichter an das Netz angeschlossen oder wiederangeschlossen wird. Abb. 21: Wiedereinschaltzeit KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 12...

  • Seite 15: Einstellung Der Wirkleistung Des Wechselrichters: Leistungsgrenze

    Der Netzbetreiber kann eine Reduzierung der Wirkleistung ab einem bestimmten Punkt verlangen. Sie können die Wirkleistungsgrenze über "Active power limit" entsprechend dieser Anforderung einstellen. Abb. 22: Leistungsgrenze Seite 13 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 16: Einstellung Der Wirkleistung Des Wechselrichters: Überfrequenzkurve

    Die minimale Verzögerungszeit für die Wirkleistungsfreigabe ist die Verzögerungszeit, während der die Wirkleistung ansteigen kann, nachdem die Frequenz unter f gefallen ist. reset KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 14...
  • Seite 17 Abb. 23: Überfrequenz-Kurve Seite 15 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 18: Einstellung Der Wirkleistung Des Wechselrichters: Überspannungskurve

    Die minimale Verzögerungszeit für die Wirkleistungsfreigabe ist die Verzögerungszeit, während der die Wirkleistung nach Unterschreiten der Spannung U ansteigen kann. reset KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 16...
  • Seite 19 Abb. 24: Überspannungskurve Seite 17 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 20: Einstellung Der Blindleistung Des Wechselrichters: Betriebsmodus

    Ordnung zu entsprechen. Die Zeitkonstante 3(τ) ist das Dreifache der Konstante des Filters und ist die Zeit, bis 95 % des Nennwertes erreicht sind. Abb. 25: Betriebsart Blindleistung KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 18...

  • Seite 21: Einstellung Der Blindleistung Des Wechselrichters: Fester Leistungsfaktor

    Der Aktivierungsschwellenwert in Prozent von U entspricht der "Lock-in"-Spannung. Der Deaktivierungsschwellenwert in Prozent von U entspricht der "Lock-out"-Spannung. Seite 19 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 22: Einstellung Der Blindleistung Des Wechselrichters: Fester Q-Wert

    2.2.14 Einstellung der Blindleistung des Wechselrichters: fester Q-Wert Ein fester Wert der Blindleistung in Prozent von P ist einstellbar. Abb. 28: Fester Q-Wert KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 20...

  • Seite 23: Einstellung Der Blindleistung Des Wechselrichters: Q-U-Kurve

    Der Aktivierungsschwellenwert in Prozent von P entspricht der "Lock-in"-Wirkleistung. Der Deaktivierungsschwellenwert in Prozent von P entspricht der "Lock-out"-Wirkleistung. Abb. 29: Q-U-Kurve Seite 21 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 24: Wechselrichter-Parameterbericht

    Erstinbetriebnahme möglich. Wird ein Export nach der Erstinbetriebnahme gewünscht, ist ein Passcode erforderlich. Der für den Wechselrichter spezifische Passcode kann über den KACO new energy Service bezogen werden. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 22...

  • Seite 25: Echtzeitdaten Des Wechselrichters

    Sie haben einen einzelnen Wechselrichter/mehrere Wechselrichter vom WLAN-Stick entfernt. › Sie haben einen einzelnen Wechselrichter/mehrere Wechselrichter des WLAN-Sticks ersetzt. Seite 23 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...

  • Seite 26: Angaben Zum Wechselrichter

    Leistungsfaktor auf der AC-Seite Uhrzeit der Abtastzeit Datenaktualisierung Fehlercode Zeigt den aktuellen Fehlercode an, wenn vorhanden Abb. 15: Echtzeitdaten des Wechselrichters KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 24...

  • Seite 27: Firmware-Aktualisierung

    » Der gesamte Vorgang nimmt etwa 10 Minuten in Anspruch. Wählen Sie den Wechselrichter und wählen Sie den Firmware-Pfad in Ihrem Smart Device. Seite 25 KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2...
  • Seite 28 Der gesamte Vorgang nimmt etwa 10 Minuten in Anspruch. Nach 10 Minuten können Sie die Firmware mit der App überprüfen. KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2 Seite 26...
  • Seite 29 Werner-von-Siemens-Allee 1 · 74172 Neckarsulm · Germany · Tel. +49 7132 3818-0 · info@kaco-newenergy.de · www.kaco-newenergy.com...
