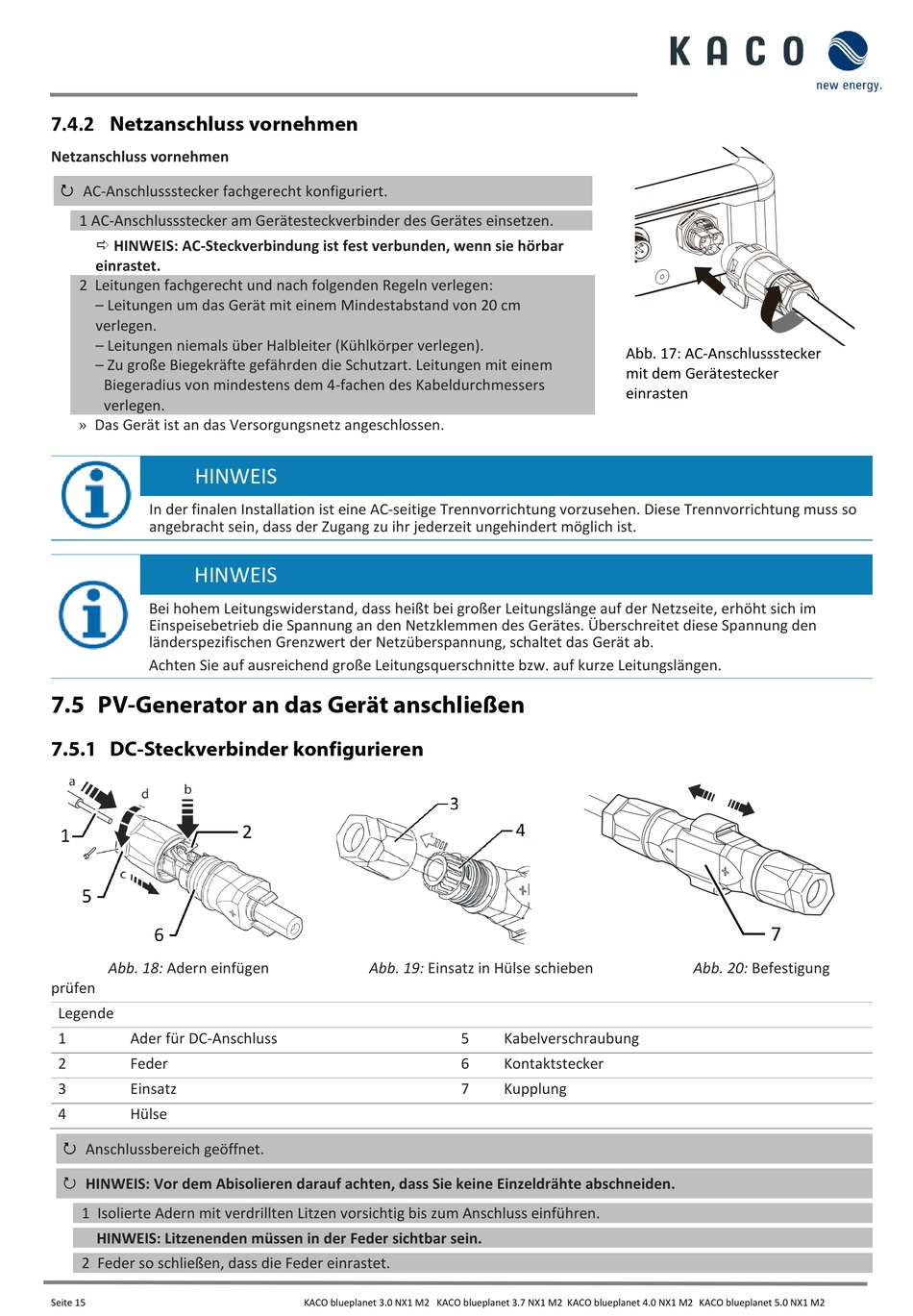

7.4.2 Netzanschluss vornehmen

Netzanschluss vornehmen
AC-Anschlussstecker fachgerecht konfiguriert.

1 AC-Anschlussstecker am Gerätesteckverbinder des Gerätes einsetzen.
 HINWEIS: AC-Steckverbindung ist fest verbunden, wenn sie hörbar
einrastet.
2 Leitungen fachgerecht und nach folgenden Regeln verlegen:
– Leitungen um das Gerät mit einem Mindestabstand von 20 cm
verlegen.
– Leitungen niemals über Halbleiter (Kühlkörper verlegen).
– Zu große Biegekräfte gefährden die Schutzart. Leitungen mit einem
Biegeradius von mindestens dem 4-fachen des Kabeldurchmessers
» Das Gerät ist an das Versorgungsnetz angeschlossen.
verlegen.
HINWEIS
In der finalen Installation ist eine AC-seitige Trennvorrichtung vorzusehen. Diese Trennvorrichtung muss so
angebracht sein, dass der Zugang zu ihr jederzeit ungehindert möglich ist.
HINWEIS
Bei hohem Leitungswiderstand, dass heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im
Einspeisebetrieb die Spannung an den Netzklemmen des Gerätes. Überschreitet diese Spannung den
länderspezifischen Grenzwert der Netzüberspannung, schaltet das Gerät ab.
Achten Sie auf ausreichend große Leitungsquerschnitte bzw. auf kurze Leitungslängen.
7.5 PV-Generator an das Gerät anschließen

7.5.1 DC-Steckverbinder konfigurieren

Abb. 18: Adern einfügen
prüfen
Legende
1 Ader für DC-Anschluss
2 Feder
3 Einsatz
4 Hülse
Anschlussbereich geöffnet.

 HINWEIS: Vor dem Abisolieren darauf achten, dass Sie keine Einzeldrähte abschneiden.
1 Isolierte Adern mit verdrillten Litzen vorsichtig bis zum Anschluss einführen.
HINWEIS: Litzenenden müssen in der Feder sichtbar sein.
2 Feder so schließen, dass die Feder einrastet.
Seite 15
Abb. 19: Einsatz in Hülse schieben
5
6
7
KACO blueplanet 3.0 NX1 M2 KACO blueplanet 3.7 NX1 M2 KACO blueplanet 4.0 NX1 M2 KACO blueplanet 5.0 NX1 M2
Abb. 17: AC-Anschlussstecker
mit dem Gerätestecker
einrasten
Kabelverschraubung
Kontaktstecker
Kupplung
Abb. 20: Befestigung
