Laserkonfiguration

Wenn Sie ein Lasermesssystem einsetzen möchten, geben Sie die ent-
sprechenden Lasereigenschaften ein und tippen Sie auf Weiter:
1. Wählen Sie die Option Konfiguration Laser im Menü, das oben
links im Fenster Opt.: Rover: Empfänger angezeigt wird
(Abbildung 3-11 auf Seite 3-9). Wählen Sie, mit welchem Gerät
der Laser verbunden ist.
2. Geben Sie im Fenster Optionen Laser die Eigenschaften des
Lasers ein: Hersteller, Modell, Typ und Schnittstelleneinstellun-
gen (Abbildung 3-17).

mmGPS-Konfiguration

Wenn Sie in der RTK-Aufnahme mmGPS+ verwenden möchten,
müssen Sie das Kontrollkästchen mmGPS+ verwenden aktivieren, die
Optionen im mmGPS-Fenster eingeben (Abbildung 3-18) und auf
Weiter tippen:
1. Wählen Sie den Empfängerport, der zur Kommunikation zwi-
schen Empfänger und PZS-1-Sensor verwendet wird (normaler-
weise Anschluss D).
2. Wählen Sie im Feld Sensorgain den Eintrag Auto, um das Erken-
nungsniveau des Sendesignals am mmGPS-Empfänger automa-
tisch zu regeln.
3. Wählen Sie Verbesserung d. Init.zeit, damit das mmGPS-Signal
zum Initialisieren des GPS-Empfängers genutzt wird. Die Option
Art.-Nr. 7010-0493

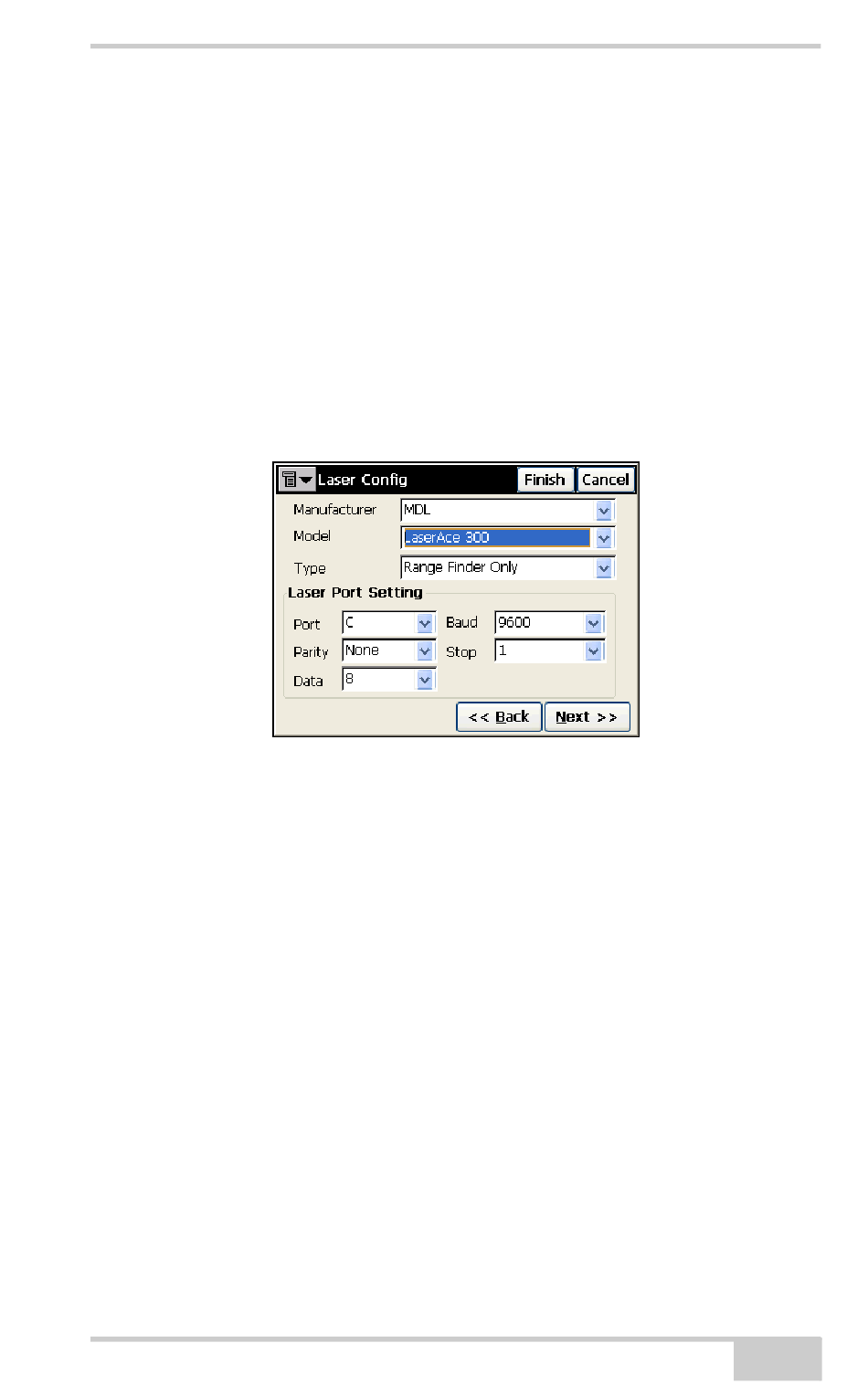

Abbildung 3-17. Laserkonfiguration
