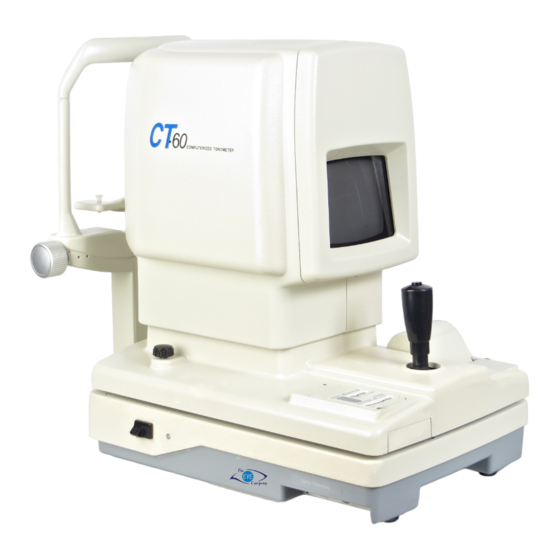

Topcon CT-60 Benutzerhandbuch

Computergestützes tonometer
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
C
T
CT-60
DEUTSCH
OMPUTERGESTÜTZTES
ONOMETER
SO ENTPACKEN SIE DAS INSTRUMENT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Topcon CT-60

Inhaltszusammenfassung für Topcon CT-60

  • Seite 1 CT-60 DEUTSCH OMPUTERGESTÜTZTES ONOMETER SO ENTPACKEN SIE DAS INSTRUMENT...
  • Seite 2 1 Stellen Sie den Karton auf den Kopf, und entfernen Sie den äußeren Karton. Ziehen Sie den Karton nach oben 2 Legen Sie den inneren Karton auf die Seite, und entfernen Sie den Deckel. Klebeband Nehmen Sie folgende Befestigungsstift für das Kinnstützenpolster Teile heraus Kinnstützenpolster Druckerpapier...
  • Seite 3 3 Wenn Sie das Instrument herausnehmen, sollten Sie darauf achten, daß die Stromversorgungseinheit vom Hauptkörper nicht getrennt wird. Stellen Sie das Instrument auf eine ebene Unterfläche, z. B. einen Tisch. Hauptkörper Stromversorgungseinheit Bei einer einstellbaren Tischoberfläche können Sie das Netzteil durch die Öffnung in der Mitte des Tisches führen.
  • Seite 4 Joystick Styropor Folgen Sie den Anleitungen im Benutzerhandbuch für das CT-60, um das Tonometer zusammenzubauen.

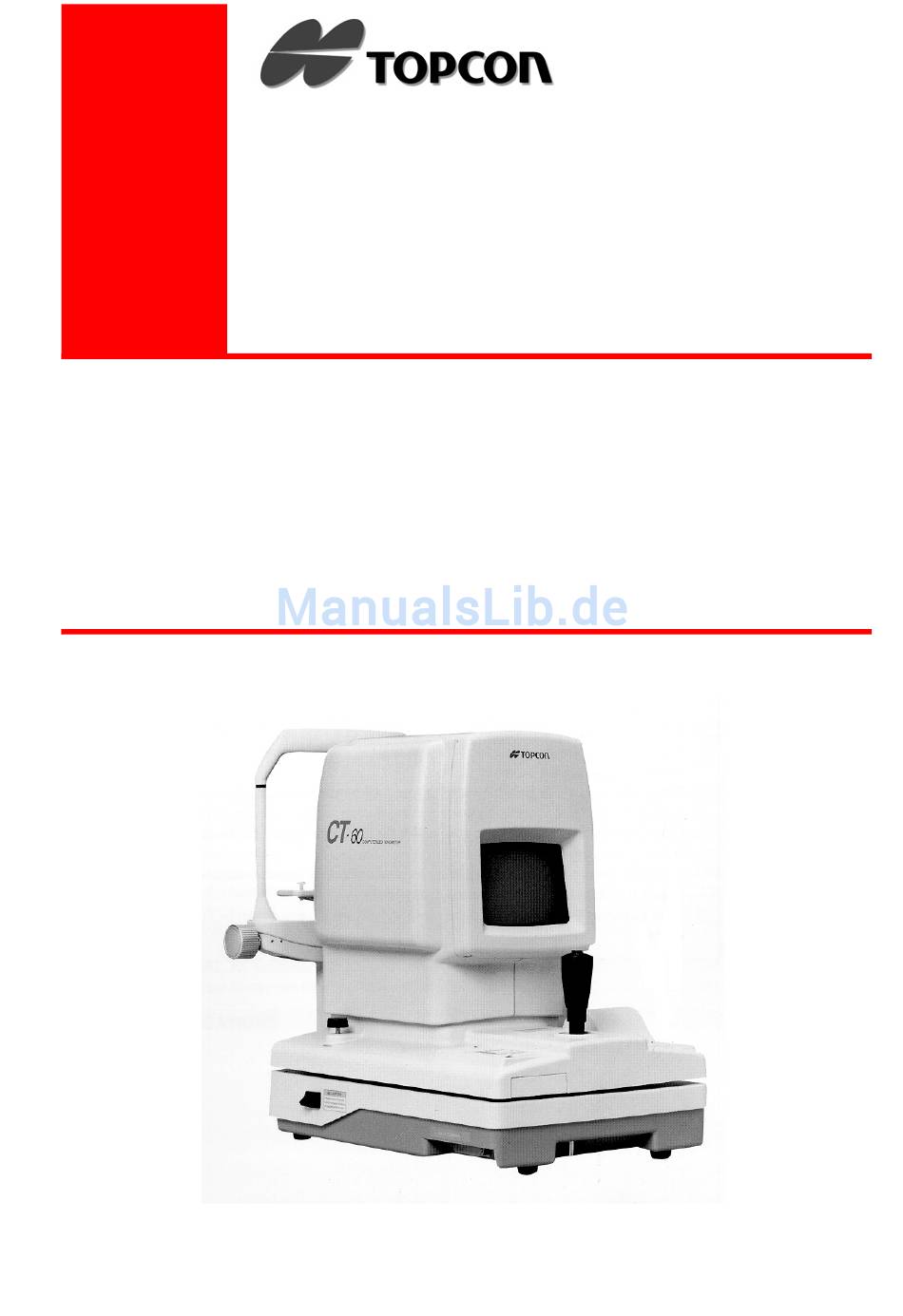

  • Seite 5 DEUTSCH ENUTZERHANDBUCH OMPUTERGESTÜTZTES ONOMETER CT-60...
  • Seite 6 Copyright und Warenzeichen CT-60 ist ein Warenzeichen der TOPCON Corporation. © TOPCON 1998...

  • Seite 7: Einleitung

    EINLEITUNG Wir danken Ihnen für den Erwerb des TOPCON Computergestütztes Tonometer CT-60 . Lesen Sie die Anweisungen sorgfältig durch, und heben Sie dieses Handbuch zum späteren Nachschlagen griffbereit auf, um optimale Ergebnisse mit dem Instrument zu erzielen.

  • Seite 8: Sicherheitsmaßnahmen

    Wenn das Instrument Rauch erzeugen sollte, schalten Sie den Netzschalter aus, ziehen Sie das Stromkabel ab, und kontaktieren Sie Ihren Händler. TOPCON übernimmt weder Verantwortung für Änderungen aufgrund von Demontage noch für Einstellungen, die von nicht autorisierten Händlern oder Personen vorgenommen werden.

  • Seite 9: Auswählen Von Extern Angeschlossenen Geräten

    Einleitung Auswählen von extern angeschlossenen Geräten TOPCON CT-60 entspricht der CE-Markierung. Bevor Sie einen PC an das Topcon-Produkt anschließen, stellen Sie sicher, daß solch ein externes Gerät der CE-Markierung entspricht. Hinweise zur sicheren Verwendung Um eine sichere Verwendung des Produkts zu gewährleisten, und um Gefahren für Bediener und andere Personen sowie Sachschäden...

  • Seite 10: Bedeutung Der Symbole

    Computergestütztes Tonometer CT-60 Bedeutung der Symbole Symbole Bedeutung Dieses Symbol weist auf Gefahrenalarm (Warnung) hin. Der spezifische Inhalt wird mit Worten oder einem Symbol entweder im Symbol selbst oder direkt daneben ausgedrückt. Dieses Symbol weist auf ein Verbot hin. Der spezifische Inhalt wird mit Worten oder einem Symbol entweder im Symbol selbst oder direkt daneben ausgedrückt.
  • Seite 11 Einleitung WARNUNG Symbole Vorbeugende Maßnahmen Seite Stromschläge können Verbrennungen oder Feuer verursachen. Vermeiden Sie Stromschläge, indem Sie den Netzschalter ABSCHALTEN und das Stromkabel ABZIEHEN, bevor Glühbirnen austauschen. Ersetzen Sie die Sicherung durch eine Sicherung mit der gleichen Nennleistung. Um Stromschläge zu vermeiden, sollten Sie das Gerät nicht öffnen.
  • Seite 12 Umstände weiter verwenden, kann dies Feuer verursachen. Für Reparaturen setzen Sie sich mit Ihrem TOPCON-Händler in Verbindung. Halten Sie das Gerät in der richtigen Position, um Verletzungen zu vermeiden. Lassen Sie das Gerät nicht fallen, um Verletzungen und/ oder Beschädigungen des Gerätes zu vermeiden.
  • Seite 13 Einleitung WARNUNG Symbole Vorbeugende Maßnahmen Seite Verletzungen während Benutzung vermeiden, stellen Sie sicher, daß der Knopf für den Sicherheitsstopper vor dem Gebrauch festgestellt ist. Um Verletzungen zu vermeiden, sollten Sie Ihre Hand oder Ihren Finger nicht unter den Meßkopf legen, wenn der Kopf sich nach oben und unten bewegt Stellen Sie sicher, daß...

  • Seite 14: Betrieb Und Wartung

    Nachlässigkeit und unsachgemäße Verwendung durch den Benutzer und Verwendung unter ungewöhnlichen Bedingungen. TOPCON übernimmt keine Verantwortung für Schäden, die von der Unfähigkeit zur Benutzung dieser Ausrüstung herrühren, z. B. Verlust von Geschäftsgewinn und Geschäftsschließung. TOPCON übernimmt keine Verantwortung für Schäden, die durch...

  • Seite 15: Warnhinweise Und Ihre Positionen

    Einleitung Warnhinweise und ihre Positionen Zur Gewährleistung der Sicherheit wurden Warnschilder angebracht. Verwenden Ausrüstung sachgemäß nach diesen Warnhinweisen. Sollte eines der folgenden Warnschilder fehlen, wenden Sie sich unter der Adresse auf der Rückseite dieses Handbuchs an uns. WARNUNG • Um Stromschläge zu vermeiden, sollten Sie das Gerät nicht öffnen.
  • Seite 16 Computergestütztes Tonometer CT-60...

  • Seite 17: Inhaltsverzeichnis

    Inhalt EINLEITUNG Sicherheitsmaßnahmen Auswählen von extern angeschlossenen Geräten ..... . v Hinweise zur sicheren Verwendung Bedeutung der Schilder ......... . Vorsichtsmaßnahmen Betrieb und Wartung Zweck .
  • Seite 18 Computergestütztes Tonometer CT-60 Montagekomponenten MONTAGE So bringen Sie die Schienenabdeckung an Überprüfung vor Inbetriebnahme Standardeinstellungen 2.3.1 So wechseln Sie in den Standardeinstellungsmodus ....29 2.3.2...
  • Seite 19 Inhalt Überprüfung Einstellen des Monitorbildschirms Optionales Zubehör 5.4.1 Einstellbarer Instrumententisch AIT-20 und Tischplatte ....62 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden TECHNISCHE DATEN ENUTZERHANDBUCH...
  • Seite 20 Computergestütztes Tonometer CT-60...

  • Seite 21: Komponenten

    KOMPONENTEN 1.1 Hauptkörper Bildschirmmonitor Zeigt ein Bild vom Auge des Patienten, die Ausrichtungsmarkierung und die Meßergebnisse an. Meßschalter Startet den Meßvorgang, nachdem Sie das Instrument ausgerichtet haben. Wenn die Stromsparfunktion aktiviert ist, können Sie den Monitor mit Hilfe dieses Schalters wieder einschalten. Joystick (für alle Richtungen) Bewegt das Instrument vorwärts/rückwärts, nach links/rechts und nach oben/unten.
  • Seite 22 Computergestütztes Tonometer CT-60 Klemmknopf Verhindert Vorwärts-/Rückwärtsbewegungen und Bewegungen nach links/rechts. Wenn der Knopf festgeschraubt ist, können Sie das Instrument nicht verwenden. Sicherheitsstopper Stellt den Minimalabstand zwischen der Meßdüse und dem Auge des Patienten ein. Kinnstützengriff für Vertikalbewegung Für die Höheneinstellung der Kinnstütze.
  • Seite 23 Komponenten (11) Bedienfeld Für das Einstellen der verschiedenen Systemparameter. (12) Pilotlampe Leuchtet, wenn der der Netzschalter eingeschaltet ist. (13) Stirnstütze Stützt des Kopf des Patienten. (14) Meßdüse Von hier wird Luft ausgestoßen. Der Patient schaut durch die Düse auf Fixationsziel. (15) Meßfenster (16)

  • Seite 24: Bedienfeld

    Computergestütztes Tonometer CT-60 (18) Kinnstütze Stützt das Kinn des Patienten. (19) Netzschalter (20) Netzkabel (21) Einstellknöpfe Für die Bildeinstellung auf dem Monitor. (Die Knöpfe befinden sich unter der Abdeckung) (22) Spannungswahlschalter Stellt die Versorgungsspannung auf die Netzspannung ein. (23) Abdeckung für das Meßfenster Verhindert, daß...

  • Seite 25: Bildschirmmonitor

    Komponenten (26) Schalter Zurücksetzen ( ) Löscht den Bildschirminhalt. Dient auch als Schalter für das Setzen von Standardwerten. (27) Schalter Auto/Manual ( ) Wechselt zwischen automatischem und manuellem Modus. Dient auch als Schalter für das Setzen von Standardwerten. (28) Testschalter ( ) Wechselt in den Testmodus.

  • Seite 26: Ausdruck

    Computergestütztes Tonometer CT-60 (32) Ausrichtungsanzeige Zur Unterstützung des Ausrichtungvorgangs wird auf dem Monitor ein Marker angezeigt. Wenn Sie den Ausrichtungsmodus ändern, wird auch der Marker unterschiedlich angezeigt. (Weitere Informationen finden Sie unter 2.3.7, So stellen Sie den Ausrichtungsmodus ein )
  • Seite 27 Komponenten (40) Meßdaten Werden wie auf dem Monitor abgebildet ausgedruckt. (41) Gemittelte Daten Zeigt die gemittelten Meßergebnisse an. Sie können auch Dezimalwerte anzeigen. (42) Nachricht Sie können eine Meldung eingeben, die mit allen Ergebnissen ausgedruckt wird. ENUTZERHANDBUCH...

  • Seite 28: Montagekomponenten

    Computergestütztes Tonometer CT-60 1.5 Montagekomponenten Außer dem CT-60 gehören folgende Teile zum Lieferumfang Zubehör Menge Ersatzbefestigungsstift für 2 Stück. Kinnstützenpapier Kinnstützenpolster 1 Paket (500 Blätter) Druckpapier 2 Rollen Silikontuch 1 Stück. Ersatzsicherung 2 Stück. Staubschutzhülle 1 Stück. Benutzerhandbuch 1 Satz Schienenabdeckung 2 Stück.

  • Seite 29: Montage

    MONTAGE 2.1 So bringen Sie die Schienenabdeckung an 1 Wenn Sie vor dem Monitor stehen, bewegen Sie die Haupteinheit nach rechts. 2 Lösen Sie die zwei Befestigungsschrauben auf der linken Seite, und entfernen Sie die Klammern. 3 Bringen Sie die Schienenabdeckung an, und befestigen Sie sie mit den Schrauben (2 Stellen).
  • Seite 30 Computergestütztes Tonometer CT-60 4 Bewegen Sie die Haupteinheit anschließend nach links, und entfernen Sie die Klammern auf der rechten Seite. 5 Bringen Sie die Schienenabdeckung an, und befestigen Sie sie mit den beiden Schrauben. Halten Sie die Befestigungsklammern für zukünftigen Gebrauch bereit, falls Sie die Einheit zu einem späteren Zeitpunkt transportieren müssen.

  • Seite 31: Überprüfung Vor Inbetriebnahme

    Montage 2.2 Überprüfung vor Inbetriebnahme 1 Prüfen Sie, daß der Spannungswahlschalter (22) auf die richtige Netzspannung eingestellt ist. Andernfalls wenden Sie sich an Ihren Händler. 2 Stellen Sie sicher, daß der Klemmknopf (6) gelöst ist. Klemmknopf Falls dieser Knopf festgestellt ist, lösen Sie ihn. 3 Bewegen Sie den Joystick (3), um zu prüfen, daß...
  • Seite 32 Computergestütztes Tonometer CT-60 oder links gerutscht. Falls dies der Fall ist, bewegen Sie den Joystick fest nach rechts und links, um die Instrumentbewegung zu normalisieren. 4 Um das ordnungsgemäße Funktionieren des Sicherheitsstoppers zu überprüfen, führen Sie die folgenden Schritte aus.

  • Seite 33: Standardeinstellungen

    Andernfalls finden Sie weitere Informationen unter 5.3, Einstellen des Monitorbildschirms ) Hinweis: Das CT-60 verfügt über einen automatischen Ausschaltmechanismus. Für den Fall, daß sich der Monitorbildschirm automatisch abstellt, betätigen Sie den Meßschalter , um den Monitor wieder einzuschalten. (Weitere Informationen finden Sie im Abschnitt 2.5, Energiesparsystem und Wiederherstellen)

  • Seite 34: So Stellen Sie Das Datum Ein

    Computergestütztes Tonometer CT-60 Um den Standardeinstellungsmodus zu verlassen, bewegen Sie den blinkenden Pfeil auf dem Bildschirm für Standardeinstellungen mit den Schaltern ((25) and (26)) in Richtung "EXIT", und betätigen Sie den Meßschalter (2). Der Monitorbildschirm (1) wird für Messungen wie in der Photographie angezeigt.

  • Seite 35: So Geben Sie Meldungen Ein Oder Ändern Sie

    Montage 3 Ändern Sie die Zahlen mit Hilfe der Schalter (25) und (26), und stellen Sie die Uhrzeit mit Hilfe des Meßschalters ein (2). 4 Ändern Sie in derselben Weise auf die Einstellungen für Jahr/Monat/Tag. Sobald Sie alle Änderungen vorgenommen haben, wählen Sie "EXIT", und betätigen Sie den Meßschalter (2), um zum Bildschirm für die Standardeinstellungen zurückzukehren.
  • Seite 36 Computergestütztes Tonometer CT-60 Buchstabe der Eingabezeile (innerhalb des weißen Rahmens) und "EXIT" in der Auswahlziele (unterhalb des weißen Rahmens) beginnen zu blinken. 2 Wählen Sie mit Hilfe der Schalter (25), (26), (27) and (28) die Buchstaben aus der Auswahlzeile (Buchstaben blinken), und betätigen Sie den Meßschalter (2), um sie einzugeben.

  • Seite 37: So Stellen Sie Den Signalton Ein

    Montage 2.3.4 So stellen Sie den Signalton ein Schalten Sie den Signalton für die Tasten auf dem Bedienfeld ein oder aus. (Weitere Informationen finden Sie unter 2.3.1, So wechseln Sie in den Standardeinstellungsmodus .) 1 Verwenden Sie auf dem Standardbildschirm die Schalter (25) und (26), um den blinkenden Pfeil in Richtung "BUZZER SET"...

  • Seite 38: So Stellen Sie Die Datenübertragung Ein

    Computergestütztes Tonometer CT-60 1 Verwenden Sie auf dem Standardbildschirm die Schalter (25) und (26), um den blinkenden Pfeil in Richtung "AVERAGE MODE" zu bewegen. Betätigen Sie den Meßschalter (2), und der Monitorbildschirm (1) ändert sich wie abgebildet. 2 Betätigen Sie die Schalter (25) und (26), um den Modus zu ändern.
  • Seite 39 Montage Daten nach dem Ausdruck übertragen. - MODE 2 Alle Meßdaten werden automatisch übertragen. - MODE 3 Wenn Sie den Schalter Print drücken, werden die Daten übertragen, aber nicht ausgedruckt. - AUX 1 Ersatz - AUX 2 Ersatz - AUX 3 Ersatz - AUX 4 Ersatz...

  • Seite 40: So Stellen Sie Den Ausrichtungsmodus Ein

    Computergestütztes Tonometer CT-60 3 Sobald Sie die Auswahl getroffen haben, betätigen Sie den Meßschalter (2), um zum Bildschirm für die Standardeinstellungen zurückzukehren. Bei Lieferung ist der Modus auf "OFF" eingestellt. 2.3.7 So stellen Sie den Ausrichtungsmodus ein Wenn das Instrument und die Hornhaut ordnungsgemäß ausgerichtet sind, aber der Abstand immer noch zu groß...

  • Seite 41: So Legen Sie Das Druckpapier Ein

    Montage 1 Verwenden Sie auf dem Standardbildschirm die Schalter (25) und (26), um den blinkenden Pfeil in Richtung "ALIGNMENT MODE" zu bewegen. Betätigen Sie den Meßschalter (2), und der Monitorbildschirm (1) ändert sich wie abgebildet. 2 Betätigen Sie die Schalter (25) und (26), um den Modus auszuwählen. Wählen Sie entweder "MODE1", "MODE2", oder "MODE3".
  • Seite 42 Computergestütztes Tonometer CT-60 Führungsrollenhalte Druckerabdeckung Papierwelle 3 Legen Sie den Papieraufnahmehebel nach oben. 4 Schieben Sie das Papier unter der Rolle durch, und führen Sie es vorsichtig in die Papieraufnahe ein. Drücken Sie anschließend den Papieraufnahmehebel wieder nach unten. Rolle...

  • Seite 43: Energiesparsystem Und Wiederherstellen

    Montage 2.5 Energiesparsystem und Wiederherstellen Energiesparendes System Dieses System besitzt eine Energiesparfunktion. Wenn Sie länger als 10 Minuten eine Messungen vornehmen (d.h. Schalter werden nicht betätigt oder Luft ausgestoßen), wird die Energiesparfunktion aktiviert, die Stromzufuhr für die Fernsehkamera und die Monitore wird automatisch abgeschaltet, und die Pilotlampe (12) beginnt zu blinken.
  • Seite 44 Computergestütztes Tonometer CT-60...

  • Seite 45: Betrieb Des Instruments

    BETRIEB DES INSTRUMENTS 3.1 Vorbereitungen Entfernen Sie die Abdeckung des Meßfensters (23). Schalten Sie den Netzschalter (19) ein. Auto mode und 0 - 30mmHg-Bereich sind eingestellt, daher leuchtet die Pilotlampe (12). Nach ca. 10 Sekunden zeigt der Monitorbildschirm (1) folgendes.

  • Seite 46: Vorgehensweise Für Den Instrumentselbsttest

    Computergestütztes Tonometer CT-60 Vorgehensweise für 1 Betätigen Sie den Testschalter (28). 2 Die Anzeige des Monitorbildschirms ändert sich wie abgebildet. Instrumentselbsttest 3 Sobald "PUSH MEASURING SW!" angezeigt wird, betätigen Sie den Meßschalter (2). 4 Für eine interne Überprüfung wird Luft ausgestoßen. "O.K." weist darauf hin, daß...

  • Seite 47: Prüfen Sie Die Meßdüse (14)

    Bildschirm "N.G(+)" oder "N.G(-)" angezeigt). Schalten Sie den Netzschalter sofort aus, und wenden sie sich an Ihren Händler oder TOPCON. "N.G(+)" wird angezeigt, wenn der Druck innerhalb des Instruments überhalb des normalen Levels angestiegen ist, weil die Luftdüse verstopft ist.

  • Seite 48: Messungen

    Computergestütztes Tonometer CT-60 3.2 Messungen Vorsicht! Achten Sie unbedingt darauf, daß Sie den Sicherheitsstopper einstellen, so daß das Instrument nicht die Augen oder Nase des Patienten berühren. Vorsicht! Achten Sie außerdem darauf, daß das Instrument nicht die Augen oder Nase des Patienten berühren.

  • Seite 49: Messungen Im Auto Modus

    Betrieb des Instruments 4 Drücken Sie leicht auf den Knopf für den Sicherheitsstopper (7), und bewegen Sie den Joystick (3), um as Instrument langsam vorwärts zu bewegen. 5 Lassen Sie den Sicherheitsstopper (7) in einer Position, in der die Meßdüse (14) 7-8 mm von der Hornhaut des Patienten entfernt ist. 7-8 mm 6 Drücken Sie in dieser Position das Instrument ein wenig nach vorn, um zu prüfen ob der Sicherheitsstopper ordnungsgemäß...

  • Seite 50: Zielen/Messen

    Computergestütztes Tonometer CT-60 Zielen/Messen 1 Ziehen Sie die Einheit zurück, und weisen Sie den Patienten an, auf das gelb-grüne Fixationsziel in der Meßdüse zu schauen (14). 2 Bewegen Sie das Instrument leicht nach vorn, und stellen Sie den Fokus des vorderen Auges ein.
  • Seite 51 Betrieb des Instruments 8 Das Ausrichten ist beendet, wenn der Ausrichtungspunkt (33) in der innere Ausrichtungsmarkierung (31) scharf eingestelt ist Achten Sie darauf, daß keine Wimpern oder das Augenlid in den Bereich der (30) äußeren Ausrichtungsmarkierung , da dies ordnungsgemäßes Messen verhindern kann.

  • Seite 52: Meßergebnisse

    Computergestütztes Tonometer CT-60 Im Fall der drei Ergebnisse 15, 19, 13, gefolgt von einem vierten Ergebnis von 18, werden 15, 13 und 18 angezeigt. Im Fall der drei Ergebnisse 17, 16, 15, gefolgt von einem vierten Ergebnis von 19, werden 16, 15 und 19 angezeigt.

  • Seite 53: Wechseln Zwischen Rechtem Und Linken Auge

    Betrieb des Instruments Der Mittelwert enthält keine Ergebnisse in Klammern, ERR und OVER. Sie können auch Dezimalwerte anzeigen. Weitere Informationen finden Sie im Abschnitt 2.3.5, So wechseln Sie in den Durchschnittswert-Modus.) Wechseln zwischen Wenn Sie das zweite Auge messen, gehen Sie folgendermaßen vor. rechtem und linken 1 Ziehen Sie die Einheit zurück (zu sich heran).

  • Seite 54: Messungen Im Manuellen Modus

    Computergestütztes Tonometer CT-60 Wenn das Papier fast aufgebraucht ist, zeigt der Monitorbildschirm (1) die Meldung "PAPER END" an, und es erfolgt kein Ausdruck. Nachdem Sie das verbleibende Papier in der oben beschriebenen Art und Weise aus dem Drucker genommen haben, legen Sie das neue, vorgeschriebene Papier ein.

  • Seite 55: Ausrichtungs- Und Meßvorgang

    Betrieb des Instruments Ausrichtungs- und 1 Das Ausrichten erfolgt wie im Auto-Modus. Meßvorgang 2 Stellen Sie den Ausrichtungspunkt (33) in der inneren Ausrichtungsmarkierung (31) scharf. 3 Wenn Sie das Ausrichten ordnungsgemäß ausgeführt haben, nimmt die innere Ausrichtungsmarkierung (31) die Form eines Quadrats an. 4 Wenn die innere Ausrichtungsmarkierung (31) eine quadratische Form angenommen hat, betätigen Sie den Meßschalter.

  • Seite 56: Datenkalibrierung

    Computergestütztes Tonometer CT-60 3.3 Datenkalibrierung Das CT-60 ist bei Lieferung so eingestellt, daß es die bestmöglichen Meßdaten liefert. Sie können die Daten jedoch innerhalb des Bereichs von -4 to +3mmHg kalibrieren. Führen sie die Datenkalibrierung folgendermaßen aus. 1 Stellen Sie sicher, daß der Netzschalter (19) ausgeschaltet ist.
  • Seite 57 Betrieb des Instruments 4 Sobald Sie den Schalter eingestellt haben, schalten Sie den Netzschalter (19)ein, den Meßvorgang fortzusetzen. Die Messungen werden auf dieselbe Weise ausgeführt wie vor der Korrektur. Beispiel Auf 2 eingestellt - Vor der Korrektur Nach der Korrektur - 15, 15, 16 17, 17, 18 wird angezeigt.
  • Seite 58 Computergestütztes Tonometer CT-60...

  • Seite 59: Technische Daten Der Rs-232C-Übertragung

    TECHNISCHE DATEN DER RS- 232C-ÜBERTRAGUNG Wenn Sie diese Einheit an einen PC mit einer RS-232C-Schnittstelle anschließen, können Sie sowohl die Meßdaten als auch die Datumsangaben übertragen. Hinweis: Die Daten können übertragen wrden, ohne das der Empfänger den Empfang bestätigen muß. Während der Übertragung wird auf dem Bildschirm "RS-232C DATA OUT"...

  • Seite 60: Pin-Positionen Von E/A-Terminals

    Computergestütztes Tonometer CT-60 PIN-Positionen von E/ Code Bezeichnung Übertragung CT-60Receiver A-Terminals Rahmen Basis Sende Daten Empfange Daten Anfrage zum Senden Klar zum Senden Dateneingabe beendet Signal Basis Gerät bereit Übertragungsart - Sync Nicht synchron - Baud-Rate 2400 bps - Start-Bit...
  • Seite 61 Technische Daten der RS-232C-Übertragung Ausgabebeispiel Mode1, Mode3 Hinweis: Für eingeklammerte Daten werden nur die Mittelwerte übertragen; OVER für OVER-Daten; wenn keine Daten verfügbar sind, oder für ERR, wird nur eine Leerstelle übertragen. MODE2 1 Gerätetyp 10 Byte 1 Datum/Uhrzeit 19 Byte 3 Meßergebnisse 9 Byte Ausgabebeispiel Mode2...
  • Seite 62 Computergestütztes Tonometer CT-60...

  • Seite 63: Wartung

    WARTUNG 5.1 Tägliche Wartung Staub ist ein großer Feind dieses Instruments. Stellen Sie sicher, daß Sie das Fenster (23) mit der Abdeckung versehen, und das Gerät mit einer Staubschutzhülle bedecken, wenn es nicht in Betrieb ist. Wenn Meßfenster mit (15) verunreinigt ist, ist derMonitorbildschirm nur schwer erkennbar.
  • Seite 64 Computergestütztes Tonometer CT-60 Meßfenster (15) gereinigt ist, und auf dem Monitorbildschirm (1) trotzdem "CLEAN THE MEASURING WINDOW GLASS!" angezeigt wird, reinigen Sie das Glas in der Meßdüse. Wenn das Glas zerkratzt ist, erhalten Sie keine korrekten Meßdaten. Sie sollten daher das Glas vorsichtig mit einem Wattestäbchen säubern, das mit einer Reinigungslösung oder Alkohol befeuchtet ist.

  • Seite 65: Überprüfung

    Wartung Achten Sie beim Lagern des Papiers auf folgende Hinweise Wir empfehlen den Gebrauch von polyprelene-Ordnern. Kunstoffproduk- te (Vinyl) können Verfärbungen verursachen. (Gummi und Kunstoff ent- haltende Zelluloid-Tafeln können dazu führen, daß der aufgezeichnete Teil verfärbt wird.) Wir empfehlen außerdem den Gebrauch von wasserbasiertem Kleber. Lösungsmittel enthaltende Kleber verfärben das Papier.

  • Seite 66: Optionales Zubehör

    Computergestütztes Tonometer CT-60 Einstellungsknöpfe (21) erforderlich sein. Die Knöpfe befinden sich unter der Abdeckung. Schwenken Sie das Instrument so weit wie möglich nach rechts, und stellen Sie die Knöpfe darunter ein. - Kontrasteinstellung Drehen Sie den Knopf CONT. - Helligkeitseinstellung Drehen Sie den Knopf BRIGHT.
  • Seite 67 Wartung Größe: 586 (B) • 520 (T) mm. Tischhöhe: 675-865 mm. Größe der Tischplatte: 450 (B) • 500 (T) mm. ENUTZERHANDBUCH...
  • Seite 68 Computergestütztes Tonometer CT-60...

  • Seite 69: Fehlerbehebung

    FEHLERBEHEBUNG 6.1 Bevor Sie sich an den Kundendienst wenden Überprüfen Sie folgende Sachverhalte, bevor Sie sich an den Kundendienst wenden: 1 Der TV-Monitor funktioniert nicht. • Ist das Netzkabel ordnungsgemäß angeschlossen? • Ist das Netzkabel ordnungsgemäß an das Instrument angeschlossen? Betätigen Sie den Meßschalter (2), um den Monitor wieder einzuschalten.
  • Seite 70 Computergestütztes Tonometer CT-60 Weitere Informationen finden Sie im Abschnitt 5.3, Einstellen des Monitorbildschirms . 2 Das Bild wird auf dem Monitor nicht korrekt angezeigt. • Verwenden Sie den Einstellungsknopf (21). Die Knöpfe befinden sich unter der Abdeckung. Schwenken Sie das Instrument so weit wie möglich nach rechts, und stellen Sie die Knöpfe unter der Abdeckung ein.
  • Seite 71 Wenn nicht, lösen Sie den Knopf. Wenn dies nicht funktioniert, versuchen Sie es nicht mit Gewalt. Wenden Sie sich an Ihren autorisierten Händler oder an TOPCON. 7 Die Meßdaten sind im Vergleich zu den vom konventionellen Tonometer zur Verfügung gestellten Daten zu hoch oder zu niedrig.
  • Seite 72 Computergestütztes Tonometer CT-60...

  • Seite 73: Technische Daten

    TECHNISCHE DATEN Meßbereich: 0 - 60 mmHg Meßzeit: ca. 3 msec. Arbeitsabstand: 11 mm Anzeige der Meßdaten: auf dem Monitorbildschirm Aufzeichnung der Meßdaten: durch integrierten Drucker Ausrichtung: auf dem Monitorbildschirm Bildschirmmonitor: 5 Zoll Automatischer Energiesparendes System Verschlußmechanismus: Vergrößerung der vorderen Auges: 6.3 ×...
  • Seite 74 Computergestütztes Tonometer CT-60 Kreuzschlitten-Bewegungen 86 mm (rechts/links): Kreuzschlitten-Bewegung 30 mm (vertikal): Kinnstützen-Bewegung vertikal: 60 mm Maße: 285 (B) x 472 (T) x 440 (H) mm Gewicht: 18 kg Diese Angaben können ohne Vorankündigung geändert werden.
