4. Tippen Sie auf Optionen, um die Absteckparameter wie unter
„Abstecken von Punkten" auf Seite 7-2 erläutert zu ändern.
5. Tippen Sie auf Absteck., um die Absteckung wie unter
„Abstecken von Linien und Offsets" auf Seite 7-12 erläutert
durchzuführen.
Abstecken von Klothoiden
und Offsets
Wenn die gewünschten Punkte in regelmäßigen Abständen auf einer
Kurve, die parallel zu einer bekannten Kurve verläuft, liegen, und der
horizontale und vertikale Abstand bekannt sind, können Sie die
Funktion „Abst. Kurve & Offset" verwenden.
1. Zum Abstecken über Klothoide und Offsets wählen Sie
Abst Offsets Klothoide & Offs.
2. Geben Sie im Fenster Absteckung Klothoide & Offset die Para-
meter der abzusteckenden Klothoide ein: Klothoidenanfangs-
punkt TS, Azimut der Tangente am Punkt TS, Radiusparameter
der Klothoide, Längenparameter der Klothoide, Drehsinn, Bewe-
gungsrichtung der Klothoide und Anfangsstationierung (Kilomet-
rierung) (Abbildung 7-30).
Die Richtungswerte sind: ÜgKl -> KlKr (Übergangsbogen/
Klothoide -> Klothoide/Kreisbogen) (die Eingangsklothoide des
Art.-Nr. 7010-0493

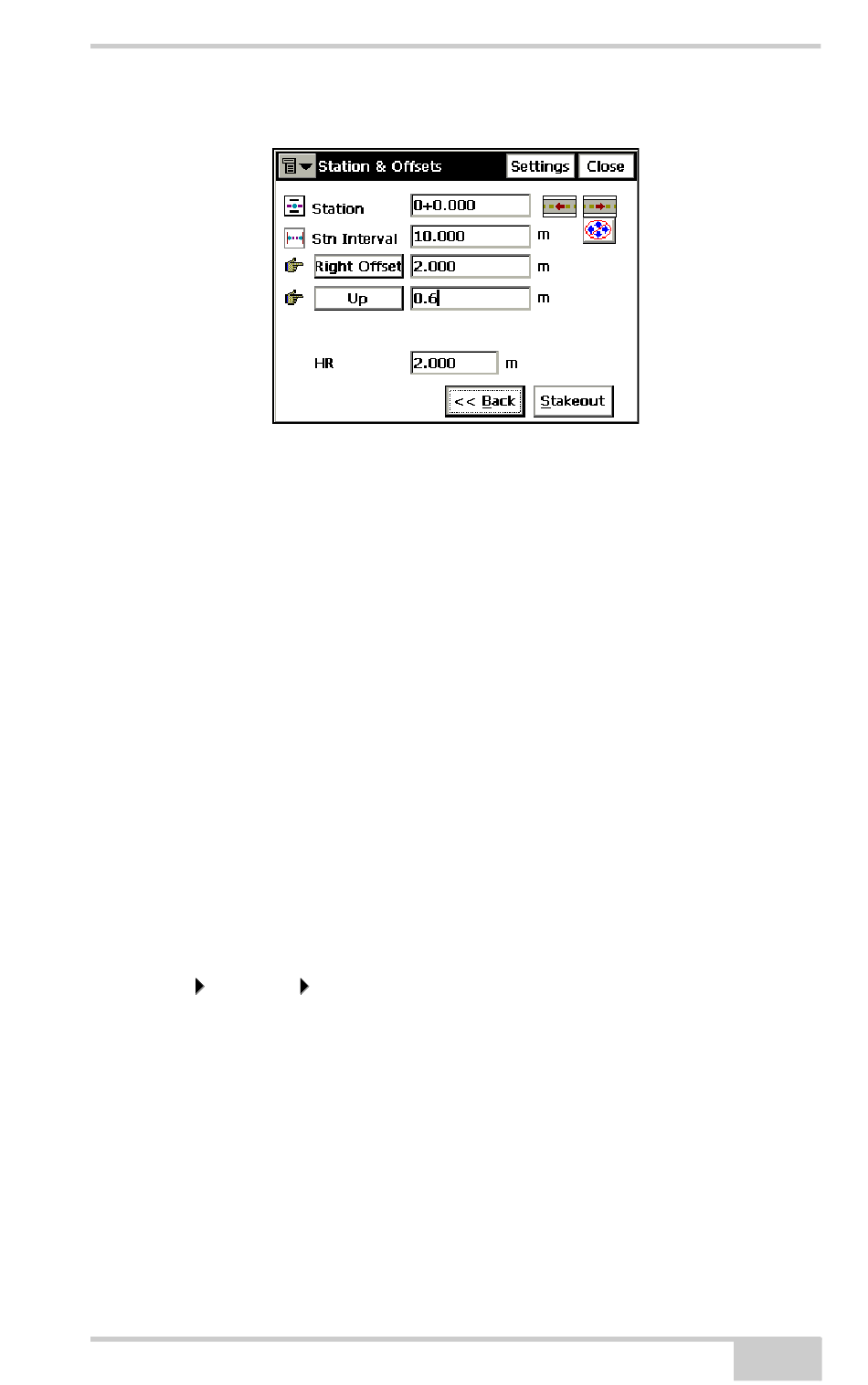

Abbildung 7-29. Station & Offsets

Abstecken von Klothoiden und Offsets
