Absteckung
Abstecken
von Kurven und Offsets
Wenn die gewünschten Punkte in regelmäßigen Abständen auf einer
Kurve, die parallel zu einer bekannten Kurve verläuft, liegen, und der
horizontale und vertikale Abstand bekannt sind, können Sie die
Funktion „Abst. Kurve & Offset" verwenden.
1. Zum Abstecken über Kurve und Offsets wählen Sie
Abst Offsets Kurve & Offset.
2. Geben Sie im Fenster Abst. Kurve & Offset (Abbildung 7-28 auf
Seite 7-20) die Parameter der bekannten Kurve ein: Kurvenan-
fangspunkt KA, Azimut der Tangente am Punkt KA, Radiuspara-
meter der Kurve, Längenparameter der Kurve, Drehsinn der
Kurve und Anfangsstationierung (Kilometrierung). Tippen Sie
auf Weiter.
3. Wählen Sie im Fenster Station & Offsets (Abbildung 7-29) die
Stationierung entlang der abzusteckenden Kurve, das Stationie-
rungsintervall, den Offset rechts oder links der Kurve, den
Höhenunterschied und die Höhe und Messmethode der Antenne
(GPS-Modus) bzw. die Zielhöhe (TS-Modus).
7-20

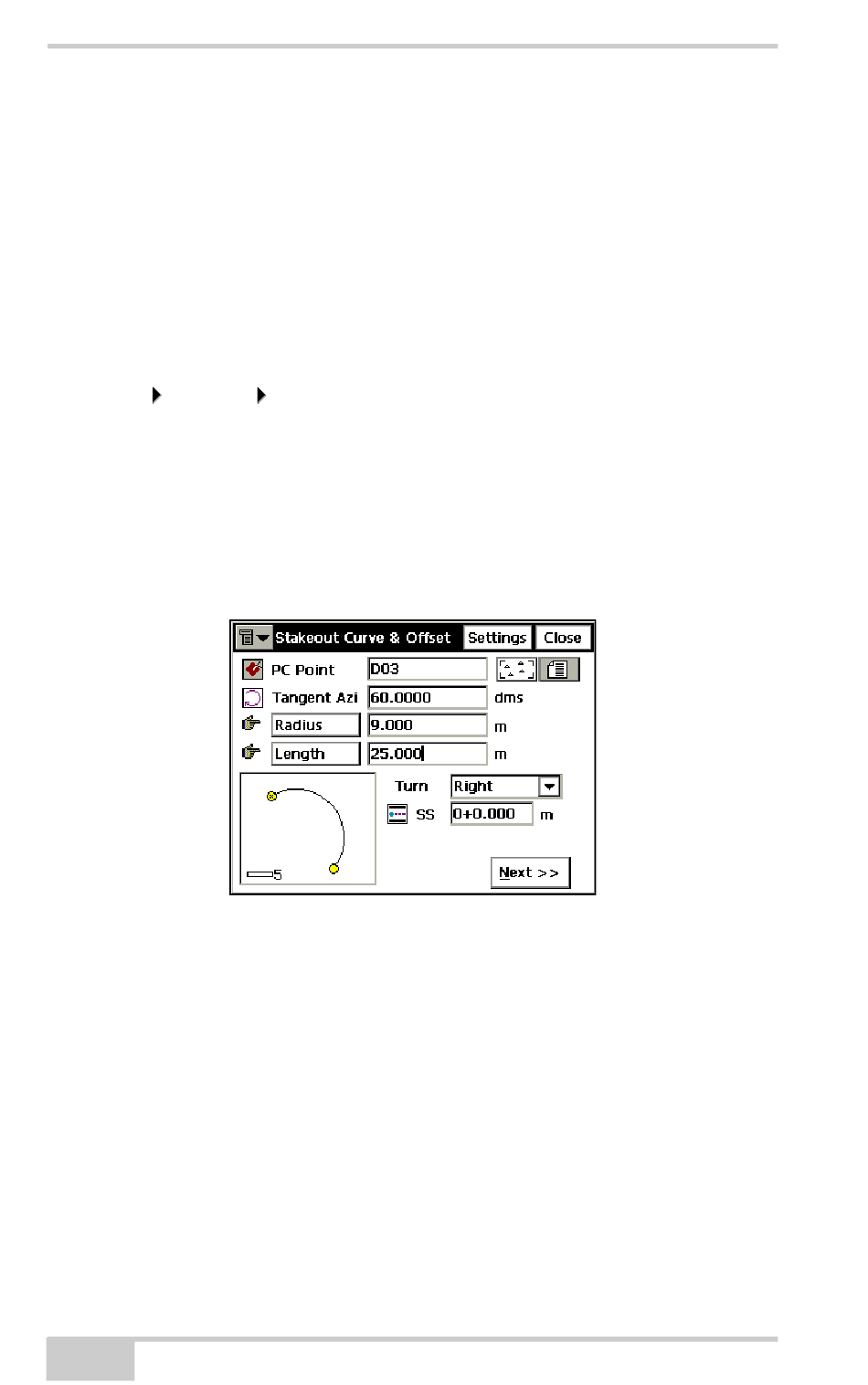

Abbildung 7-28. Abst. Kurve & Offset
