Topcon TopSURV Benutzerhandbuch Seite 201

Position nah genug an der Sollposition liegt, tippen Sie
zum Speichern auf Mess (Abbildung 7-26).
8. Um anstelle der Absteckrichtung Koordinaten anzuzeigen,
wählen Sie die Option Koord. anzeigen aus dem Menü oben links
im Fenster. Bei Robotikaufnahmen werden mit der Option
Koord. anzeigen Koordinaten anstelle von Winkel- und
Streckendaten angezeigt.
9. Um die Zielhöhe im TS-Modus während der Absteckung zu
ändern, wählen Sie die Option Prismenhöhe aus dem Menü oben
links im Fenster.
10. Um die Sollhöhe zu ändern, wählen Sie die Option Soll-Offsets
aus dem Menü oben links im Fenster.
11. Um den abgesteckten Punkt in einem Layer zu speichern, müssen
Sie die Option Sollpunkt/Layer aus dem Menü oben links im
Fenster Absteckg wählen (siehe Abbildung 7-7 auf Seite 7-5 und
Abbildung 7-8 auf Seite 7-6).
12. Mit Schließen kehren Sie zum ersten Fenster Absteck. Linie
zurück. Geben Sie die Parameter für die nächste Bezugslinie ein.
Art.-Nr. 7010-0493
Abstecken von Schnittpunkten und Offsets

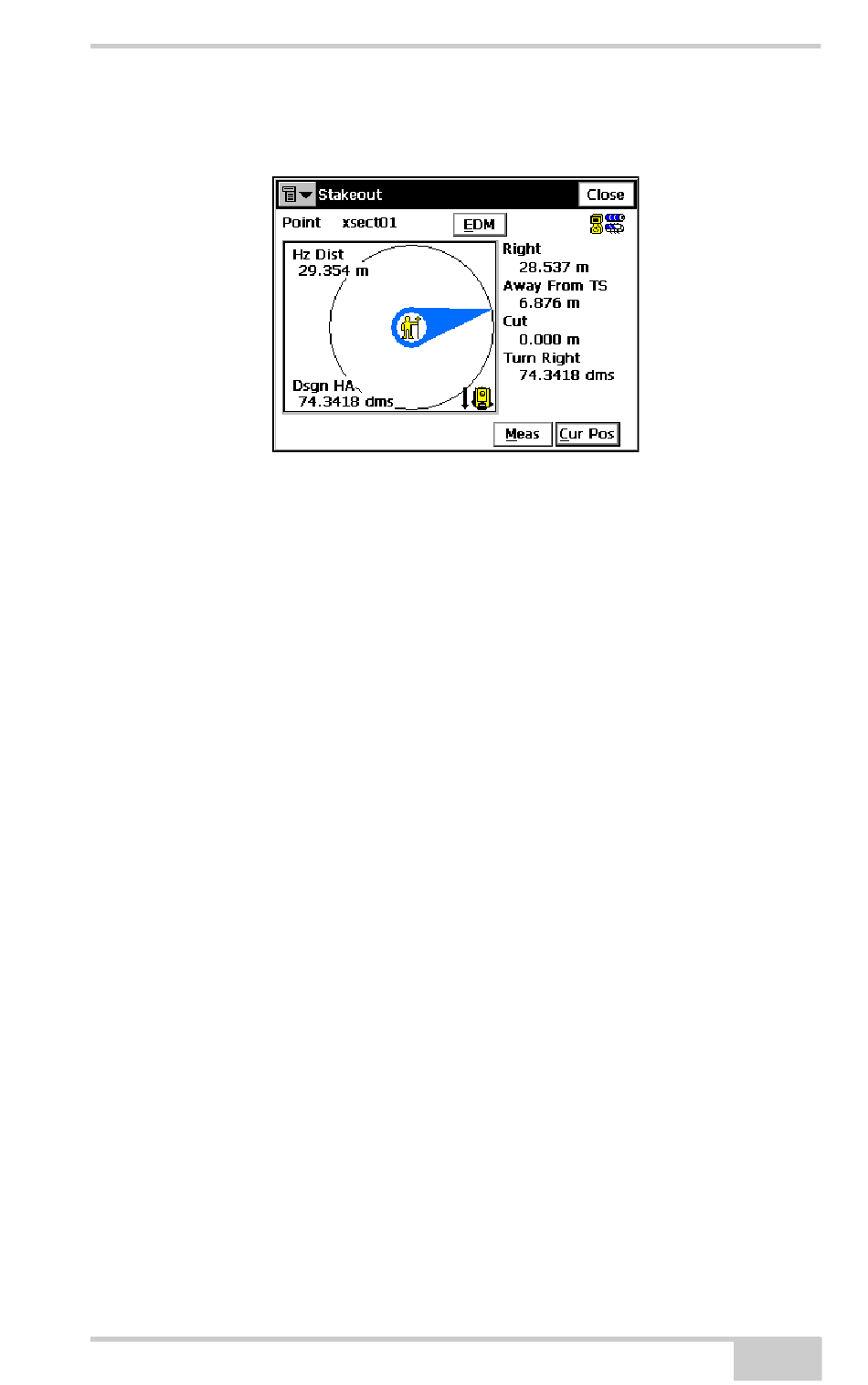

Abbildung 7-27. Absteckung
7-19
