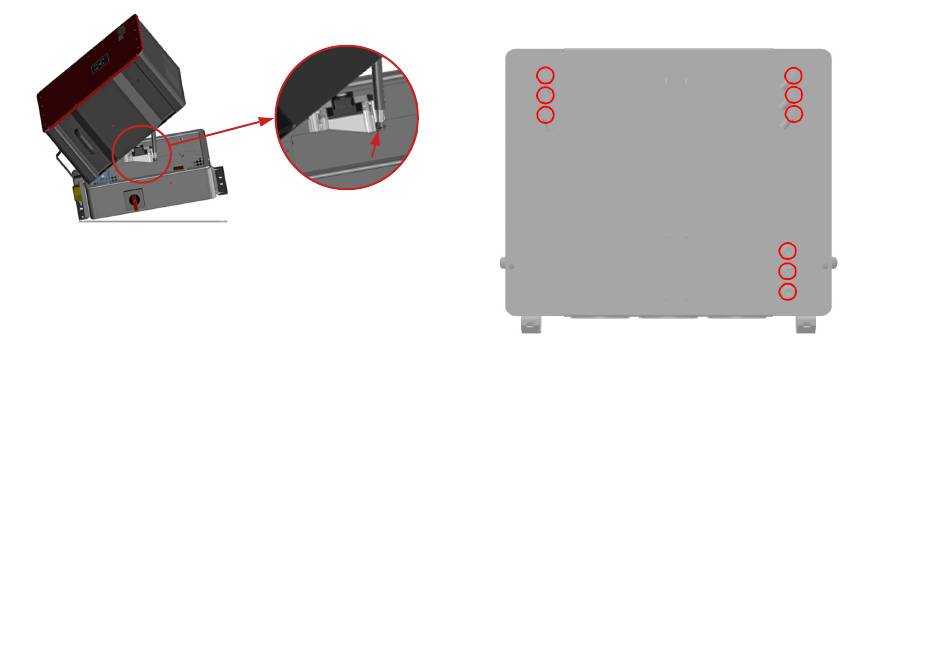

Fig. 18: Abstützen des Hydraulikdämpfers in die Aussparung
der ConnectionBox bei horizontaler Montage
➪ Der weitere Zusammenbau kann von einer Person
durchgeführt werden.
26
Installation
Anschließen von AC, DC und PEN
4.15 Anschließen von AC, DC und PEN
L1
L2
L3
Digital Input/DRM 0
RS485/LAN 1
RS485/LAN 2
Fig. 19: Anschlussbereich des Wechselrichters: L1–3, PEN,
DC-/+, Digitaleingang und RS485/LAN 1–2
✅ Die elektrische Anlage ist entsprechend den fünf
Sicherheitsregeln getrennt.
✅ DC-Schalter ist ausgeschaltet.
✅ AC-Schalter ist ausgeschaltet.
PEN
DC-
DC+
REFUstore 50K...100K
982064/03
2020-11
