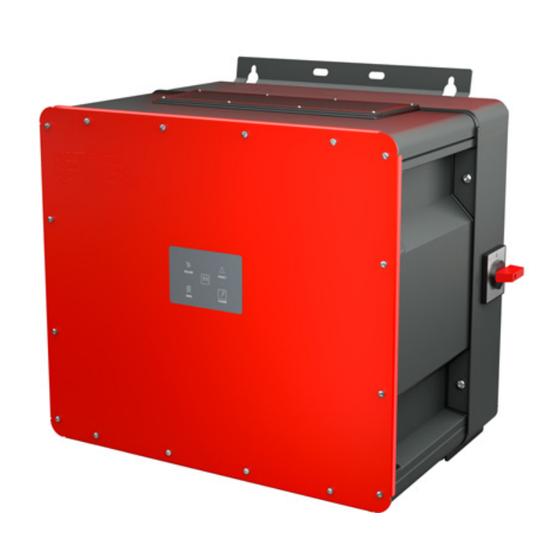

- Seite 1 Bedienungsanleitung REFUstore 50K ... 100K Batteriewechselrichter Produkt | REFUstore 50K...100K Dokumentnummer/Ausgabe | 982064/02 Ausgabedatum | 2019-11 Sprache | Deutsch...
- Seite 2 Copyright Herausgeber © REFU Elektronik GmbH REFU Elektronik GmbH Die Vervielfältigung, Verbreitung und Nutzung dieses Marktstraße 185 Dokuments sowie die Weitergabe seines Inhalts an 72793 Pfullingen, GERMANY ✆ +49 7121 4332 0 Dritte ohne ausdrückliche Genehmigung sind unter- ✆ +49 7121 4332 333 (Service) sagt.
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Bedienungsanleitung ....5 Installation ..........12 Geltungsbereich der Bedienungsanleitung ..5 Allgemeine Warnungen ........12 Zielgruppe dieser Bedienungsanleitung ..5 System- und Standortanforderungen .... 13 Darstellung von Informationen ......5 Auspacken der PowerUnit......14 Hilfsmittel und Werkzeuge......15 1.3.1 Symbole ..............6 1.3.2 Warnungen in dieser Bedienungsanleitung ..... - Seite 4 Inbetriebnahme ........25 11.2.3 Wartungsintervalle ..........42 Entsorgung..........43 Vor dem Start ..........25 Fehlerbehebung........44 Startvorgang............25 Einrichtung des Wechselrichters mit 13.1 Fehlerliste............44 Mobilgeräte-App REFUset ......27 REFUset (PC-Konfigurationstool) ... 28 Bedienung und Steuerung....... 29 Technische Daten ........31 PowerUnit ............31 ConnectionBox..........35 Übersichtsschaltbilder ......
-
Seite 5: Über Diese Bedienungsanleitung
Über diese Bedienungsanlei- Zielgruppe dieser Bedienungsanleitung tung Die vorliegende Bedienungsanleitung richtet sich an Installateure, Bediener, Servicetechniker und Anla- genbetreiber. Geltungsbereich der Bedienungsanleitung Sie enthält grundlegende Informationen zum siche- Die vorliegende Bedienungsanleitung gilt für die ren und sachgemäßen Zusammenbau des Produkts, folgenden Produkte: dessen Transport, Inbetriebnahme und Betrieb. -
Seite 6: Symbole
1.3.1 Symbole 1.3.2 Warnungen in dieser Bedienungsanleitung Die folgenden Symbole kennzeichnen Hinweise, die Die Warnungen in der Bedienungsanleitung weisen der Verständlichkeit der Anleitung dienen. auf eine Handlung hin, bei der die Gefahr von Perso- nen- oder Sachschäden besteht. Beachten Sie stets die Tabelle 1: Symbole/Zeichen beschriebenen Maßnahmen zur Abwendung der Symbol Bedeutung... -
Seite 7: Sicherheit Und Verantwortung
Sicherheit und Verantwortung GEFAHR Führt bei Missachtung unmittelbar zum Tod oder zu Das Produkt wurde nach dem allgemein anerkann- schweren Personenschäden. ▸ Befolgen Sie die Warnungen, um Todesfälle oder ten Stand der Technik hergestellt. Trotzdem besteht schwere Verletzungen zu vermeiden! die Gefahr von Personen- und Sachschäden, wenn Sie dieses Kapitel und die Warnungen in der Bedienungs- WARNUNG... -
Seite 8: Regeln Für Die Sichere Installation Und Den Sicheren Betrieb
Regeln für die sichere Installation und den Symbole und Warnungen am Produkt sicheren Betrieb ∘ Das Produkt nur nach einer entsprechenden Schu- lung installieren oder betreiben. ∘ Das Produkt ordnungsgemäß erden. ∘ Alle Kabel ordnungsgemäß anschließen. ∘ Vor dem Zuschalten sind die AC- und DC-Spannun- Discharge time gen, sowie die Polarität prüfen. -
Seite 9: Bestimmungsgemäße Verwendung
Person unter nete Ersatzteile auszuschließen, sind nur von der Aufsicht einer Elektrofachkraft durchgeführt werden. REFU Elektronik GmbH zugelassene Zubehör- und Bei einer Elektrofachkraft handelt es sich um eine Ersatzteile zu verwenden. Person, die aufgrund ihrer beruflichen Ausbildung, ▷... -
Seite 10: Fünf Sicherheitsregeln Beim Arbeiten An Elektrischen Anlagen
▷ Das Produkt darf erst dann in Betrieb genommen Technische Beschreibung werden, wenn nach einer Erstinbetriebnahmeprü- fung festgestellt wurde, dass es den länderspezifi- Baugruppen der ConnectionBox schen Regeln, Anwendungs- und Sicherheitsvorschriften entspricht. AC/DC-SPD Fünf Sicherheitsregeln beim Arbeiten an DC-Kabel- elektrischen Anlagen Kabel- klemme klemme... -
Seite 11: Größe Und Abstände Des Geräts
Größe und Abstände des Geräts Der Wechselrichter kann vertikal oder horizontal installiert werden. 400 mm (15.8 in) min. 300 mm (11.8 in) Fig. 5: Vertikale und horizontale Installation 400 mm (15.8 in) Fig. 4: Installationsort: Abstände/Freiraum REFUstore 50K...100K Technische Beschreibung 982064/02 Größe und Abstände des Geräts 2019-11... -
Seite 12: Abmessungen
Installation Abmessungen 407 mm Allgemeine Warnungen 163 mm 321 mm GEFAHR Stromschlag Lebensgefahr durch Stromschlag. Das Produkt arbeitet mit hohen Spannungen: ▸ Alle Arbeiten am Produkt sind ausschließlich von Elektrofachkräften auszuführen. ▸ Wenn der Wechselrichter bei Regen oder Schnee nach vorne gekippt oder die Connec- tionBox geöffnet wird, sind geeignete Schutz- 484 mm 407 mm... -
Seite 13: System- Und Standortanforderungen
GEFAHR VORSICHT Stromschlag Heiße Oberflächen Lebensgefahr durch hohe Spannungen in den Verbrennungsgefahr durch heiße Oberflächen. spannungsführenden Bauteilen des Wechsel- Das Produkt kann während des Betriebs heiß richters, die tödliche Stromschläge verursa- werden. ▸ Berührungen während des Betriebs vermei- chen können.. ▸... -
Seite 14: Auspacken Der Powerunit
✅ Wenn die optionale Funktion „DC-Vorladung“ nicht verfügbar ist, installieren Sie eine externe Vorlade- einheit und einen DC-Schalter. ✅ Die eingebauten Sicherheitsschalter der Connecti- onBox müssen im Gefahrenfall zugänglich sein. Auspacken der PowerUnit ▷ Mit zwei Personen die PowerUnit an den Griffen herausziehen. -
Seite 15: Hilfsmittel Und Werkzeuge
Hilfsmittel und Werkzeuge 407 mm (16 in) ∘ Schraubenschlüssel 13 mm ∘ Schraubenschlüssel 16 mm ∘ Schraubenschlüssel 18 mm ∘ Flachkopfschraubendreher 10 mm ∘ Wartungssicherungen (-kennzeichnung) ∘ Spannungsprüfer Montieren der ConnectionBox 4x M10 Fig. 8: Montageabmessungen Es gibt zwei Möglichkeiten zur Montage der Con- nectionBox. -
Seite 16: Dc- Und Ac-Kabel Anschließen
6. Die beiden unteren Bohrungen in der Mitte des 1. Die Kabel und Erdungskabel vorbereiten und zum Langlochs bohren und gegebenenfalls mit Dübel Anschlussbereich führen. einsetzen. 2. Die AC- und DC-Kabel einzeln durch die Kabelver- 7. Ausreichend dimensionierte Schrauben in die Dübel schraubungen stecken. -
Seite 17: Installieren Der Überspannungsschutzgeräte (Optional)
Installieren der Überspannungsschutzge- Prüfen der elektrischen Sicherheit räte (optional) ▷ Zur Inbetriebnahme die ConnectionBox und ihre Anschlüsse nach IEC 62446-1 überprüfen. PowerUnit montieren Vor dem Einhängen der PowerUnit sicherstellen, dass folgende Bedingungen gegeben sind: ✅ Die Umgebung ist trocken. ✅ Der Schutzdeckel der ConnectionBox ist abgenom- men. -
Seite 18: Anschließen Von Ac, Dc Und Pen
➪ Der weitere Zusammenbau kann von einer Person durchgeführt werden. 4.10 Anschließen von AC, DC und PEN Fig. 11: Einhängen der PowerUnit an der ConnectionBox 3. Eine Person sollte die PowerUnit halten, während die zweite die Hydraulikzylinder in den Schlitz der ConnectionBox einhängt (siehe Abbildung 12. -
Seite 19: Schließen Und Befestigen Der Powerunit
✅ AC-Schalter ist ausgeschaltet. 4.11 Schließen und Befestigen der PowerUnit ▷ Auf die Steckerverriegelung drücken und den Ste- 1. Die PowerUnit vorsichtig an die vorgesehene Stelle cker in die Anschlussbuchse einstecken, bis er hör- drücken und festhalten. bar einrastet. 2. Alle vier M8-Schrauben mit einem 19-mm-Steck- a) Zunächst die Schutzleiter (PEN, grün/gelb) schlüssel mit einem Anzugsdrehmoment von anschließen. -
Seite 20: Kommunikationsverkabelung
∘ Der RJ45-Stecker ist IP 65 geschützt, auch ohne Kommunikationsverkabelung Kabelanschluss. ∘ Unterstützt Line-, Ring- und Stern-Ethernet-Topo- Zur einfachen Integration in Überwachungs- und logien. Steuerungssysteme ist der REFUstore 50K...100K ist mit RS485- und Ethernet-Kommunikationsanschlüssen RS485 / Modbus RT ausgestattet. ∘ Für die RS485-Kommunikation können RJ45-Ports RS485 und Ethernet (100BaseT) belegen dieselben verwendet werden. -
Seite 21: Verkabelung
✅ Die Kabel werden durch die Kabelverschraubung Verkabelung im unteren Bereich der ConnectionBox geführt und dann an den Schnittstellen der PowerUnits ange- schlossen: PowerUnit #1 PowerUnit #2 PowerUnit n Digital Input / DRM 0 Digital Input / DRM 0 Digital Input / DRM 0 RS485 / LAN 1 RS485 / LAN 1 RS485 / LAN 1... -
Seite 22: Rj45-Anschlussverkabelung
6. Unbenutzte Öffnungen der Kabelverschraubung mit ACHTUNG den mitgelieferten Stopfen schließen. ▸ Es empfiehlt sich, Kommunikationsleitungen mit exter- Hinweise: nen Überspannungsschutzgeräten (SPD) gegen Blitz- ∘ Die maximale Länge für den Ethernet-Bus beträgt schlag und Überspannung zu schützen. 100 m zwischen jeweils zwei Wechselrichtern. ∘... -
Seite 23: Rs485-Netwerk
Handshake Die werksseitige Standard-ID lautet 0. Datenbits Tab. 4: Protokollarten Stopp-Bits Nr. Protokollart REFU USS-Protokoll (Voreinstellung) Ethernet-Netzwerk (nicht verwendet) ✅ DHCP ist standardmäßig aktiviert, so dass jeder Meteocontrol USS Modbus RTU Sunspec Wechselrichter die Konfiguration automatisch vom (Adresse 0 kann nicht verwendet werden –... -
Seite 24: Ethernet-Direktverbindung
sich auf der Schnittstellenplatine in der ConnectionBox Tab. 6: IP-Standardeinstellungen (X5, linke untere Ecke). Parameter Wert 192.168.130.30 IP-Adresse Netzschutz- Span- relais nungs- 192.168.1.1 Standard-Gateway versor- PowerUnit #1 PowerUnit n gung 255.255.0.0 Netzmaske Digital Input / DRM 0 Digital Input / DRM 0 RS485 / LAN 1 RS485 / LAN 1 24 V 0 V... -
Seite 25: Inbetriebnahme
Inbetriebnahme Tab. 8: Kabelarten Querschnitt Leiterquerschnitt fest 0,2 … 1,5 mm Vor dem Start Leiterquerschnitt flexibel 0,2 … 1,5 mm ▷ Die Polarität jedes angeschlossenen Batterie- Leiterquerschnitt flexibel, mit 0,25 … 0,75 mm strangs prüfen. Aderendhülse ▷ Die Höchstspannung jedes angeschlossenen Batte- Leiterquerschnitt US 24 …... - Seite 26 Tab. 9: Anzeigen und Tasten des Displays Anzeige/Taste Beschreibung BATTERY-Anzeige (Batterie) An: DC-Spannung ausreichend; bereit zur BATTERY FAULT Einspeisung BATTERY Schnell blinkend: DC-Leistung nicht aus- reichend Langsam blinkend: DC-Spannung zu hoch GRID CLEAR oder zu niedrig Aus: Keine DC-Spannung Fig. 19: Display GRID-Anzeige (Netz) An: Netz ist in Ordnung Schnell blinkend: Wechselrichter befindet...
-
Seite 27: Einrichtung Des Wechselrichters Mit Mobilgeräte-App Refuset
ACHTUNG Mit der Mobilgeräte-App REFUset für iOS- oder ▸ Für bestimmte Einstellungen wird ein persönliches Android-Plattformen lassen sich alle notwendigen Ein- Passwort benötigt, das von der REFU Elektronik GmbH stellungen vornehmen. auf Anfrage zur Verfügung gestellt wird. REFUstore 50K...100K Inbetriebnahme 982064/02 Einrichtung des Wechselrichters mit Mobilgeräte-App REFUset... -
Seite 28: Refuset (Pc-Konfigurationstool)
➪ Der Wechselrichter wird automatisch gekoppelt ∘ Zuschaltzeiten und in der App REFUset angezeigt. Die Bluetooth- ∘ K-Faktor (Fault Ride Through) Taste leuchtet blau. REFUset kann unter www.refu.com heruntergela- den werden. REFUset (PC-Konfigurationstool) Mit der PC-Software REFUset können Firmware-Updates durchgeführt sowie länderspezifische Parameter des Wech- selrichters eingestellt werden. -
Seite 29: Bedienung Und Steuerung
▷ Den Betriebszustand mit PCSSetOperation einstel- Bedienung und Steuerung len. Jeder REFUstore 50K...100K Wechselrichter muss an FAULT (St=7) ein separates Batterierack angeschlossen werden. Das externe Energiemanagementsystem (EMS) kom- MPPT (St=4) STANDBY STARTING STARTED PRECHARGE (St=1) (St=8) (St=3) (St=9) THROTTLED (St=5) muniziert unabhängig mit der Master-BMS jedes Bat- (nur für 421P100) terieracks und mit jedem Wechselrichter. - Seite 30 MPPT Der Wechselrichter speist mit maximal Tab. 10: PCSSetOperation; möglicher Leistung. Die IGBT's funktio- Sunspec-Modell-Nr. 64800, Offset: 7 nieren und die AC-Relais sind geschlos- REFU-Parameter-Nr. 991 sen. Wert Beschreibung Der Wechselrichter speist und die De- THROTTLED Kein Befehl Default State rating-Funktion ist aktiv.
-
Seite 31: Technische Daten
Technische Daten PowerUnit Tab. 12: Technische Daten REFUstore 50K...100K REFUstore 88K, 100K REFUstore 50K DC-DATEN Betriebsmodus 88 kVA @ 400 VAC 83 kVA @ 380 VAC 50 kVA @ 380 VAC Second life usage Artikelnr. 420P088.010 (keine Vorladung) 420P050.010 421P100.000 (intere Vorladung) Max. - Seite 32 Tab. 12: Technische Daten REFUstore 50K...100K REFUstore 88K, 100K REFUstore 50K Nenn-Leistungsfaktor / Bereich 1 / 0,3i … 0,3c Nennfrequenz 50, 60 Hz Frequenzbereich 45 … 65 Hz Max. AC-Strom, Imax 128 A Max. AC Kurzschlussstrom 64 A rms (3 Perioden Mittelwert) Einschaltstrom (Spitze / Dauer) 25 A / 0,5 ms Max.
- Seite 33 Tab. 12: Technische Daten REFUstore 50K...100K REFUstore 88K, 100K REFUstore 50K UMGEBUNGSBEDINGUNGEN Intelligente aktive Kühlung Kühlung 45 °C Max. Temperatur für Nennleistung -25 … +60 °C Umgebungstemperatur 0 … 100 % Rel. Luftfeuchtigkeit 3 000 m Max. Aufstellhöhe (m über NHN) <...
-
Seite 34: Zertifikate
673 × 626 × 321 mm Abmessungen PowerUnit B x H x T 69 kg Gewicht PowerUnit Zertifikate Alle Zertifikate sind unter der Website www.refu.com verfügbar EU-Richtlinie 2014/30/EU, 2014/35/EU Produkt IEC 62109-1, IEC 62109-2, IEC 62116, IEC 61727, IEC 62477-1, IEC 61439-2... -
Seite 35: Connectionbox
ConnectionBox Tab. 13: Technische Daten ConnectionBox CBBS 88K (1000V-BR) Artikel-Nr. 940P300.0000 Bemessungsgleichspannung 1 000 V Maximaler Strom pro Eingang 250 A DC-Anschluss (+ / -) Ringklemme (50 … 240 mm DC-Überspannungsschutz optional (order separately DC SPD Kit 922021/22) AC-Anschluss L1, L2, L3, PEN L1–L3: M12, PEN: M10, Bolt terminals 50 …... -
Seite 36: Übersichtsschaltbilder
10 Übersichtsschaltbilder 10.1 REFUstore 50K/88K Außenlüfter Display/Bedienfeld Steuerkarte Digital Port RS485/LAN 1 RS485/LAN 2 Fig. 21:Übersichtsschaltbild REFUstore 88K (420P088.010) and REFUstore 50K (420P050.010) Übersichtsschaltbilder REFUstore 50K...100K REFUstore 50K/88K 982064/02 2019-11... -
Seite 37: Refustore 100K
10.2 REFUstore 100K DC + DC - Aussenlüfter Display/Bedienfeld Steuerkarte Digital RS485/ RS485/ input LAN 1 LAN 2 Fig. 22:Übersichtsschaltbild REFUstore 100K (421P100.000) REFUstore 50K...100K Übersichtsschaltbilder 982064/02 REFUstore 100K 2019-11... -
Seite 38: Refustore 50K
10.3 REFUstore 50K...100K mit ConnectionBox OPTIONAL SWITCH DC + DC + DC + FILTER CHOKE DC - DC - DC - LAN 1 LAN 2 SWITCH DC SPD CONNECTION BOX POWER UNIT CONNECTION BOX Fig. 23:Übersichtsschaltbild REFUstore 50K...100K mit ConnectionBox Übersichtsschaltbilder REFUstore 50K...100K REFUstore 50K...100K mit ConnectionBox... -
Seite 39: System
10.4 System AC Power DC Power Communication Low voltage signal Fig. 24:Übersichtsschaltbild Batteriesystem mit REFUstore 50K...100K REFUstore 50K...100K Übersichtsschaltbilder 982064/02 System 2019-11... -
Seite 40: Temperatur-Derating
10.5 Temperatur-Derating 10.6 Wirkungsgrad 100 kVA 99 % 90 kVA 98 % 80 kVA 97 % 70 kVA 96 % 60 kVA 95 % 50 kVA 94 % 40 kVA 93 % 30 kVA 92 % 20 kVA 91 % 10 kVA 90 % 0 kVA... -
Seite 41: Wartung
11 Wartung GEFAHR Stromschlag Lebensgefahr durch hohe Spannungen in den Die Wartungsintervalle sind Herstellerempfehlungen, die bei spannungsführenden Bauteilen des Wechsel- extremen Umgebungsbedingungen möglicherweise verkürzt werden müssen. richters, die tödliche Stromschläge verursa- chen können. ▸ Den Wechselrichter vor Arbeiten daran stets 11.1 Allgemeine Warnungen von Spannungsquellen trennen. -
Seite 42: Austausch
11.2 Austausch 1. Die vier Befestigungsschrauben der PowerUnit lösen. Darauf achten, dass die PowerUnit beim 11.2.1 Austauschen des Lüfters Lösen der letzten Schraube leicht in Richtung der ConnectionBox gedrückt wird. Der Lüfter lässt sich einfach austauschen, ohne den 2. Die PowerUnit langsam in die entgegengesetzte Wechselrichter zu öffnen. -
Seite 43: Entsorgung
12 Monate werden. Der Wechselrichter ist RoHS-konform. Überprüfung des Displays oder der LEDs auf 12 Monate Die REFU Elektronik GmbH nimmt das Produkt voll- Funktion. ständig zurück. Bitte wenden Sie sich an das REFU Service-Team! REFUstore 50K...100K Entsorgung 982064/02 Austausch... -
Seite 44: Fehlerbehebung
Isolierung). ▸Elektrische Anlage prüfen. ▸DC-Schalter öffnen und wieder schließen. SafetyRelay zerstört Der Selbsttest der Sicherheitsrelais konnte 70004 ▸Wenn der Fehler mehrfach auftritt, REFU nicht erfolgreich abgeschlossen werden. Service kontaktieren. RelayTest Timeout 1 Beim Selbsttest der Sicherheitsrelais wurde 70005 ein Kommunikationsproblem festgestellt. - Seite 45 Die Netzfrequenz unterschreitet den konfigu- wie die konfigurierte Nennfrequenz über- 90009 rierten Grenzwert für die konfigurierte Zeit- prüfen. dauer. ▸Wenn der Fehler mehrfach auftritt, REFU DC-Unsymmetrie Das Gerät hat sich aufgrund einer Unsymme- Service kontaktieren. trie in der internen DC-Spannung vom Netz 9000B getrennt und wird kurzfristig wieder zuge- schaltet.
- Seite 46 ▸Elektrische Anlage prüfen. ▸Gerät aktualisieren, wenn eine neue Firm- Initialisierung C1 Die Systeminitialisierung ist nicht erfolgreich 90020 ware-Version existiert. beendet worden. ▸Bleibt der Fehler bestehen, bitte REFU Initialisierung C0 90021 Service kontaktieren. Parameterfehler SR Während der Systeminitialisierung wurde die 90024 Geräteparametrierung nicht geladen.
- Seite 47 Anschluss und Beschädigungen über- prüfen. ▸Sollten im täglichen Betrieb diese Hinweise Neustart Hinweis auf einen Neustart des Systems. 90032 vermehrt auftreten, bitte REFU Service kontaktieren. ▸Bitte REFU Service kontaktieren. Relativ-DC zu hoch Der gemessene DC-Anteil im AC-Strom liegt 90034 über dem konfigurierten Grenzwert.
- Seite 48 Watchdog C1 90058 ▸Das korrekte Firmware-Paket erneut von LT Firmware Die Software des LT/Safety-Prozessors ist de- der Hersteller-Webseite herunterladen fekt. 90059 und das Update erneut starten. ▸Bleibt der Fehler bestehen, bitte REFU Service kontaktieren. Fehlerbehebung REFUstore 50K...100K Fehlerliste 982064/02 2019-11...
- Seite 49 Fault ride through Hinweis auf Instabilitäten im Netz, die ent- 90062 sprechend unterschiedlichen Länderregulie- rungen durchfahren werden müssen. DFLASH Fixed 90071 ▸Bitte REFU Service kontaktieren. DFLASH Reset Das Gerät hat wichtige Konfigurationspara- 90072 meter verloren. Test Information Keine Maßnahme erforderlich.
- Seite 50 Fehlercode Meldung Beschreibung Anweisungen ▸DC-Schalter öffnen und wieder schließen. HW PowNok Einspeisen Der Hardwareschutz hat ein Problem in der ▸Wenn Fehler mehrfach auftritt, REFU Ser- 90084 Spannungsversorgung der Leistungsschalter vice kontaktieren. erkannt. HW DcUnsy Einspeisen Der Hardwareschutz hat eine unzulässige Un- 90085 symmetrie im Zwischenkreis erkannt.
- Seite 51 Fehlercode Meldung Beschreibung Anweisungen ▸ Wenn Fehler mehrfach auftritt, REFU Ser- HW Fehler Einspeisen Der Hardwareschutz hat einen allgemeinen 9008C vice kontaktieren. Fehler erkannt. HeartBeat Main Ein internes Kommunikationsproblem wurde 9008D festgestellt. Dies führt zur Netztrennung des ComTimeout Error 9008E Gerätes und einem anschließenden Neustart.
- Seite 52 Fehlercode Meldung Beschreibung Anweisungen ▸Bitte REFU Service kontaktieren. Safety General Es besteht ein Problem mit dem Safety-Pro- 90097 zessor. Safety Other 90098 Safety APP NOK 90099 Safety Watchdog 9009A Safety Zustand NOK 9009B Safety unbek Zustand 9009C SafetyParamInit NOK 9009D...
- Seite 53 Keine Maßnahme erforderlich. 900AC ▸Bitte REFU Service kontaktieren. Phase Defekt Der Strom-Istwert weicht vom Strom-Sollwert A017D ▸ Wenn Fehler mehrfach auftritt, REFU Ser- HW Fehler Aktivieren Generelle Hardwareabschaltung durch den vice kontaktieren. Wechselrichter während der Aktivierungspha- A017E se. Dieser Fehler sollte sich selbständig behe- ben.
- Seite 54 HW VNeg Aktivieren Der Hardwareschutz hat während der Aktivie- A0180 rungsphase eine unzulässige Überspannung im negativen Zwischenkreis erkannt. ▸ Wenn Fehler mehrfach auftritt, REFU Ser- HW PowNok Aktivieren Der Hardwareschutz hat während der Aktivie- vice kontaktieren. A0181 rungsphase ein Problem mit den Leistungs- schaltern erkannt.
- Seite 55 Fehlercode Meldung Beschreibung Anweisungen ▸ Wenn Fehler mehrfach auftritt, REFU Ser- HW Fehler VorAktiv Der Hardwareschutz hat vor der Aktivierungs- A0187 vice kontaktieren. phase einen allgemeinen Fehler erkannt. ▸DC-Spannung auf erlaubten Bereich prü- HW OverVPos VorAktiv Der Hardwareschutz hat vor der Aktivierungs- fen.
- Seite 56 Fehlercode Meldung Beschreibung Anweisungen ▸DC-Schalter öffnen und wieder schließen. HW I L1 VorAktiv Der Hardwareschutz hat vor der Aktivierungs- ▸Wenn der Fehler mehrfach auftritt, REFU A018D phase einen unzulässigen Überstrom in L1 er- Service kontaktieren. kannt. HW I L2 VorAktiv...
- Seite 60 ✆ +49 7121 4332 333 (Service) ℻ +49 7121 4332 140 ✉ info@refu.com ✉ service.energy@refu.com www.refu.com © REFU Elektronik GmbH Die Vervielfältigung, Verbreitung und Nutzung dieses Dokuments sowie die Weitergabe seines Inhalts an Dritte ohne ausdrückliche Genehmigung sind untersagt.
