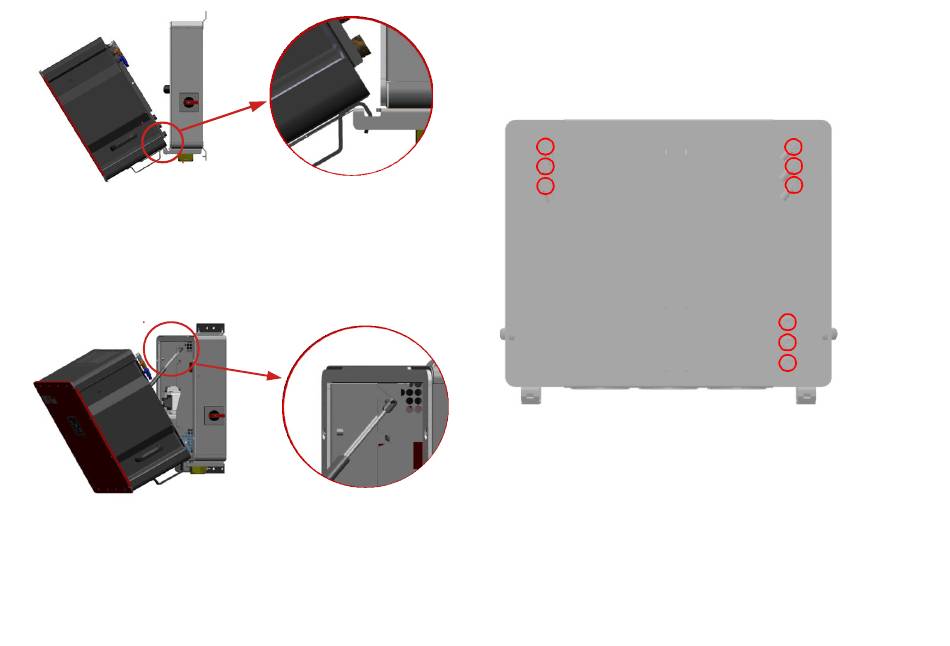

Fig. 11: Einhängen der PowerUnit an der ConnectionBox
3. Eine Person sollte die PowerUnit halten, während
die zweite die Hydraulikzylinder in den Schlitz der
ConnectionBox einhängt (siehe Abbildung 12.
Fig. 12: Einhängen der Hydraulikzylinder an der Connection-
Box
18
Installation
Anschließen von AC, DC und PEN
➪ Der weitere Zusammenbau kann von einer Person
durchgeführt werden.
4.10 Anschließen von AC, DC und PEN
L1
L2
L3
Digital Input/DRM 0
RS485/LAN 1
RS485/LAN 2
Fig. 13: Anschlussbereich des Wechselrichters: L1–3, PEN,
DC-/+, Digitaleingang und RS485/LAN 1–2
✅ Die elektrische Anlage ist entsprechend den fünf
Sicherheitsregeln getrennt.
✅ DC-Schalter ist ausgeschaltet.
PEN
DC-
DC+
REFUstore 50K...100K
982064/02
2019-11
