ACHTUNG
▸ Es empfiehlt sich, Kommunikationsleitungen mit exter-
nen Überspannungsschutzgeräten (SPD) gegen Blitz-
schlag und Überspannung zu schützen.
4.9

RJ45-Anschlussverkabelung

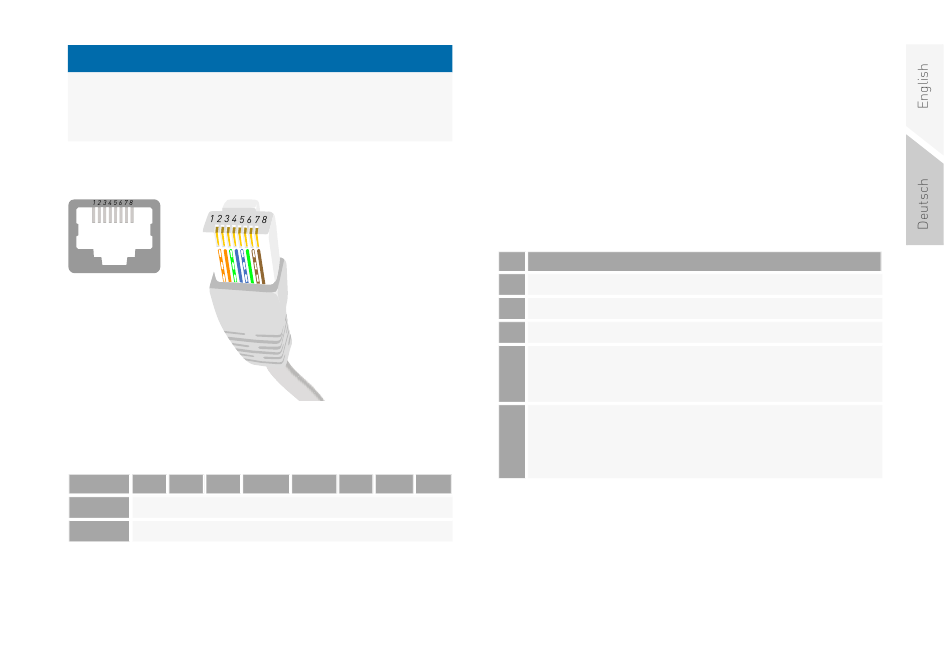

Fig. 12: Pinbelegung am RJ45-Stecker
Tab. 3: Pinbelegung
Pin 1 2 3
Ethernet TX+ TX- RX+
RS485
REFUstore 50K...100K
982064/03
2020-11
4 5 6 7
RX-
Data+ Data- Ref+ Ref-
4.10 Einrichten der Kommunikationsverbin-
dungen

4.10.1RS485-Netzwerk

✅ Mit der REFUset-App jedem Wechselrichter in der
Kette eine eindeutige RS485-ID zwischen 1 und 31
zuweisen.
Die werksseitige Standard-ID lautet 0.
Tab. 4: Protokollarten
Nr. Protokollart
1 REFU USS-Protokoll (Voreinstellung)
2 (nicht verwendet)
3 Meteocontrol USS
4 Modbus RTU Sunspec
(Adresse 0 kann nicht verwendet werden –
Adresse 0 wird automatisch auf Adresse 1 gesetzt)
5 Multi-Modus USS/Modbus RTU Sunspec (Standardein-
stellung)
(im Multimodus können die USS-Adressen 0 und 2 nicht
verwendet werden)
8
Installation
RJ45-Anschlussverkabelung
21
