8 Übersichtsschaltbilder
8.1

REFUstore ohne DC-Vorladung

DC+
DC-

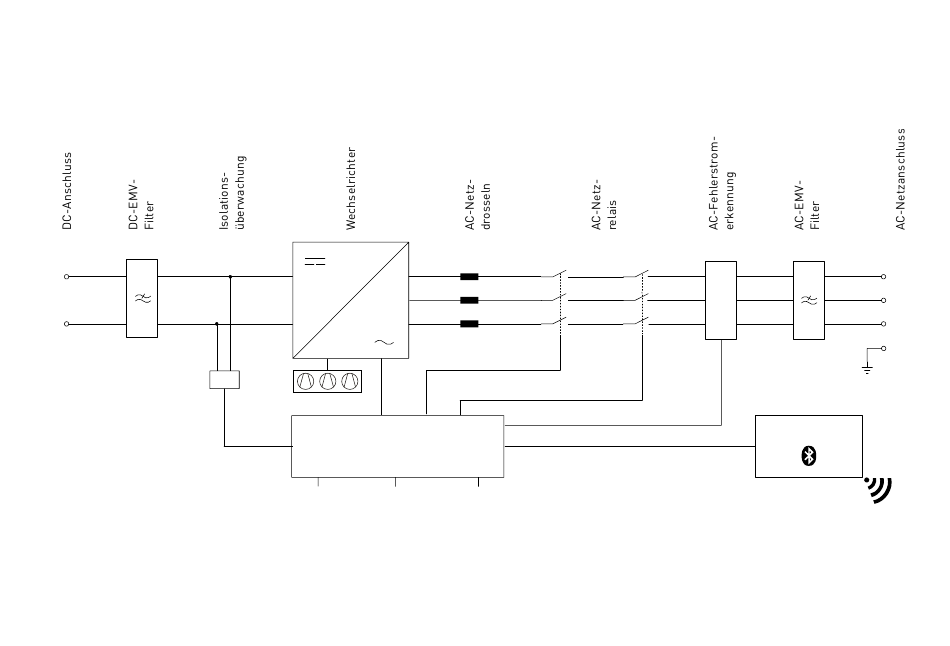

Fig. 23:Übersichtsschaltbild REFUstore 88K (420P088.020) und REFUstore 50K (420P050.020)
40 Übersichtsschaltbilder
REFUstore ohne DC-Vorladung
3
ISO
Außenlüfter
Steuerkarte
Digital Port RS485/LAN 1 RS485/LAN 2
RCD
Display/Bedienfeld
REFUstore 50K...100K
982064/03
2020-11
L1
L2
L3
PEN
