Tab. 2:
Verbindungen
Durchmesser der
Kabelverschraubung
Bolzengröße für den
Potentialausgleich
Mindestquerschnitt für den
Potentialausgleich
1. Die Kabel und Erdungskabel vorbereiten und zum
Anschlussbereich führen.
2. Die AC- und DC-Kabel einzeln durch die Kabelver-
schraubungen stecken.
3. Potentialausgleich anschließen.
DC+ DC-
L1 L2 L3

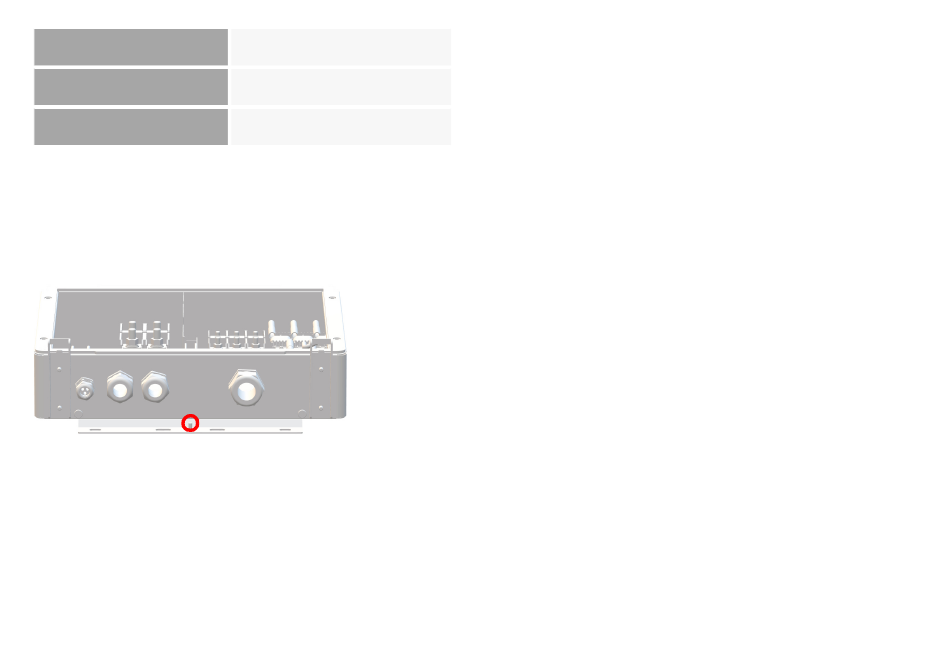

Fig. 9:
Potentialausgleich
4. DC- und AC-Kabel an den Klemmen anschließen.
18
Installation
Kommunikationsverbindungen
27 ... 35 mm
34 ... 45 mm
M8
6 mm²
4.7
Kommunikationsverbindungen
Zur einfachen Integration in Überwachungs- und
Steuerungssysteme ist der REFUstore 50K...100K ist mit
RS485- und Ethernet-Kommunikationsanschlüssen
ausgestattet.
RS485 und Ethernet (100BaseT) belegen dieselben
RJ45-Buchsen (RS485/LAN 1...2), die sich in der rech-
ten unteren Ecke an der Rückseite der PowerUnit
befinden.
Die Wechselrichter können in einer Daisy-Chain
verbunden werden, mit einem einzigen Ethernet-Kabel
CAT 5e (oder besser) zwischen den einzelnen Wechsel-
richtern.
Ethernet
∘ 2 integrierte Ethernet-Ports für die Ethernet-Daisy-
Chaining.
∘ Abstand von 100 m zwischen jedem Wechselrichter.
∘ Wenn der Wechselrichter nicht gestartet ist, durch-
läuft er die Ethernet-Kommunikation.
∘ Es können Standard-RJ45-Stecker und Standard-
Crimpwerkzeuge verwendet werden.
REFUstore 50K...100K
982064/03
2020-11
