8.3 REFUstore 50K...100K mit ConnectionBox
CONNECTION BOX
DC
SWITCH
DC -
DC +
FAN
DC SPD

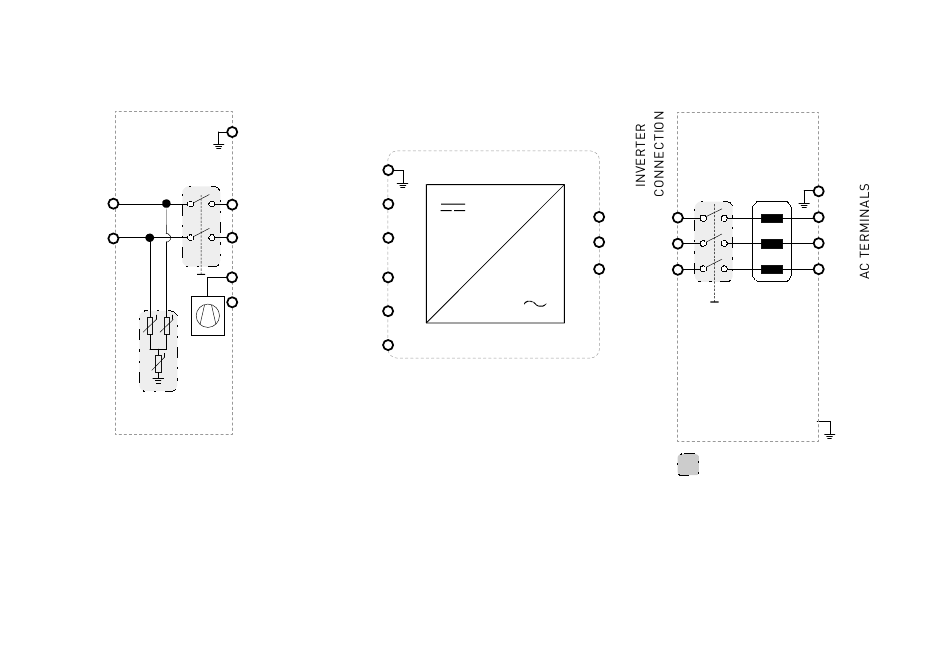

Fig. 25:Übersichtsschaltbild REFUstore 50K...100K mit ConnectionBox
42 Übersichtsschaltbilder
REFUstore 50K...100K mit ConnectionBox
PE
PEN
DC - DC -
DC + DC +
X6 Digital Input/DRM 0
X5
RS485/LAN 1
RS485/LAN 2
POWER UNIT
L1
L2
L3
3
CONNECTION BOX
FILTER
CHOKE
PE
L1
L1
L2 L2
L3
L3
AC
SWITCH
OPTIONAL
REFUstore 50K...100K
PE
