∘ Der RJ45-Stecker ist IP65 geschützt, auch ohne Ka-
belanschluss.
∘ Unterstützt Line-, Ring- und Stern-Ethernet-Topo-
logien.
RS485 / Modbus RT
∘ Für die RS485-Kommunikation können RJ45-Ports
verwendet werden.
∘ Daisy-Chain für Fernnetze oder Datenlogger und
Steuerungen von Drittanbietern (übergeordnetes
Energiemanagementsystem (EMS)).
∘ Wechselt automatisch zwischen TCP/IP (Ethernet)
und Modbus (RS458) Kommunikation.
∘ Mehrere Kommunikationsgeschwindigkeiten ver-
fügbar, bis zu 115 000 bps.
∘ Die Kommunikationsparameter können einfach
über die REFUset-Anwendung eingestellt werden.
∘ Unterstützt RS485-Bus-Topologien.
REFUstore 50K...100K
982064/03
2020-11
4.8
RS485/LAN anschließen
a
L1
PEN
L1
PEN
L2
DC-
L2
DC-
L3
DC+
L3
DC+
PowerUnit #1
PowerUnit #2
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
RJ45
RJ45
Cable CAT 5e
b
L1
PEN
L1
PEN
L2
L2
DC-
DC-
L3
DC+
L3
DC+
PowerUnit #1
PowerUnit #2
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
Fig. 10: Verkabelung von Kommunikationskabeln
(a. weniger als 100 m und b. mehr als 100 m)

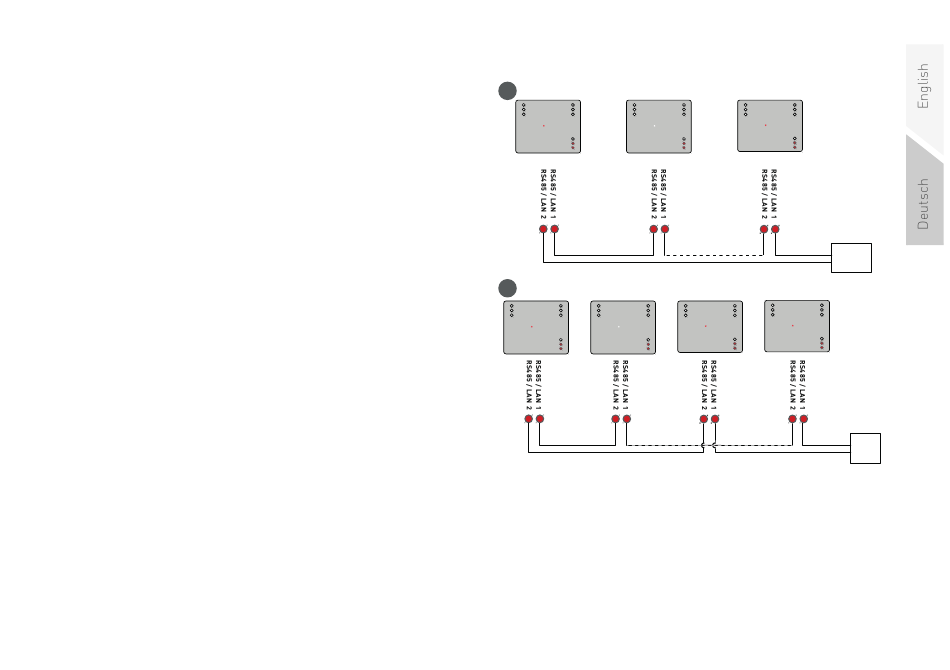

RS485/LAN anschließen
L1
PEN
L2
DC-
L3
DC+
PowerUnit n
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 2
RJ45
Cable CAT 5e
Switch
L1
PEN
L1
PEN
L2
DC-
L2
DC-
L3
DC+
L3
DC+
PowerUnit n
PowerUnit #3
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
RJ45
Switch
Installation
19
