4.5
Montieren der ConnectionBox
s gibt drei Möglichkeiten zur Montage der Connec-
tionBox. Die Mastmontage mit zwei passenden Mast-
klemmen, die Wandmontage oder liegend mit einem
Winkel von 10° (oder größer).
Das Befestigungsmaterial ist nicht im Lieferumfang
enthalten.
4.5.1 ConnectionBox vertikal montieren
✅ Lokale Anforderungen oder gesetzliche Vorschrif-
ten für Batteriesysteme wurden bei der Planung
berücksichtigt.
1. Die Bohrlöcher anhand der folgenden Zeichnung
markieren.
16
Installation
Montieren der ConnectionBox
407 mm
(16 in)
4x M10

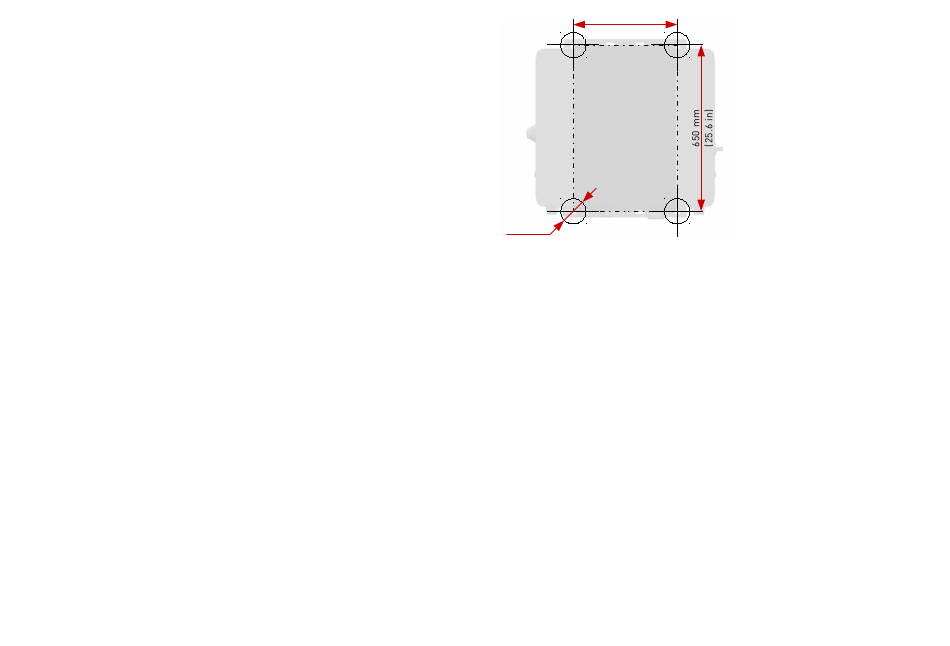

Fig. 8:
Montageabmessungen
2. Die Bohrlöcher bohren und Dübel einsetzen.
3. Schrauben mit einem Mindestdurchmesser von
8 mm mit einem Abstand zur Montagefläche von
8 mm in die oberen Dübel einschrauben.
4. Die ConnectionBox in die beiden oberen Schrauben
einhängen und gegen die Wand drücken.
5. Unteren Schrauben in die Dübel eindrehen.
6. Alle Schrauben festziehen.
REFUstore 50K...100K
982064/03
2020-11
