▷ Auf die Steckerverriegelung drücken und den Ste-
cker in die Anschlussbuchse einstecken, bis er hör-
bar einrastet.
a) Zunächst die Schutzleiter (PEN, grün/gelb)
anschließen.
b)Die AC- und DC-Leitungen entsprechend ihrer
Kennzeichnung (DC-, DC+, L1, L2 und L3) an der
ConnectionBox anschließen.
2
1

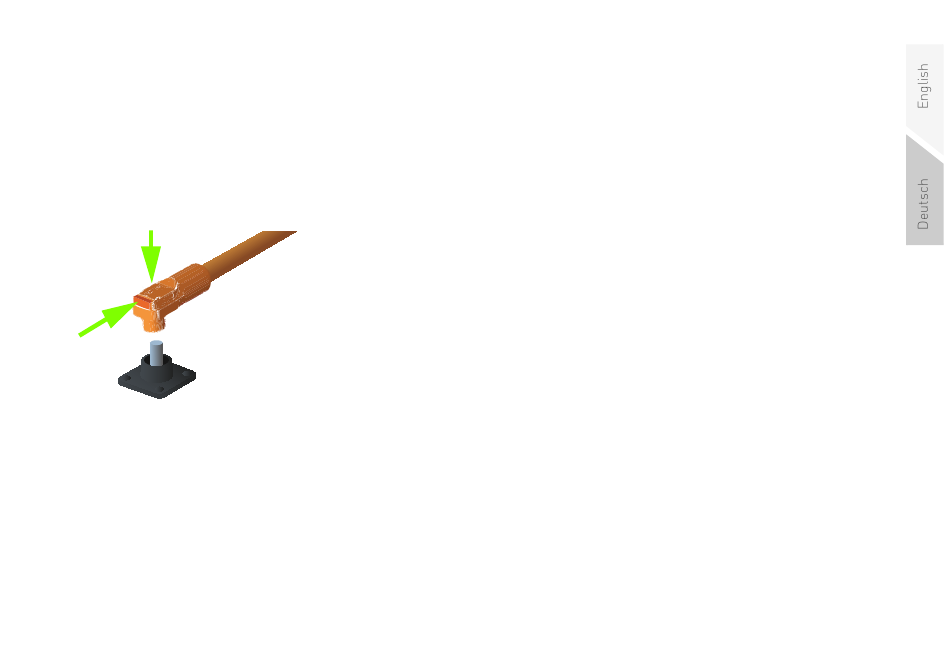

Fig. 20: Kabelanschluss
c) Das Ethernet-Kabel der ConnectionBox-
Adapterplatine (X6) am Digitaleingang der
PowerUnit (Digital Input/DRM 0) anschließen.
d)Den sicheren Kontakt der Steckverbindungen
prüfen.
REFUstore 50K...100K
982064/03
2020-11
4.16 PowerUnit schließen und montieren
1. Die PowerUnit vorsichtig an die vorgesehene Stelle
drücken und festhalten. Dabei darauf achten, dass
beim Schließen die Leitungen nicht eingeklemmt
oder beschädigt werden.
2. M8-Schrauben handfest festziehen.
3. Alle vier M8-Schrauben mit einem Anzugsdrehmo-
ment von 20 Nm über Kreuz anziehen.
PowerUnit schließen und montieren
Installation
27
