✅ Die Kabel werden durch die Kabelverschraubung
im unteren Bereich der ConnectionBox geführt und
dann an den Schnittstellen der PowerUnits ange-
schlossen:

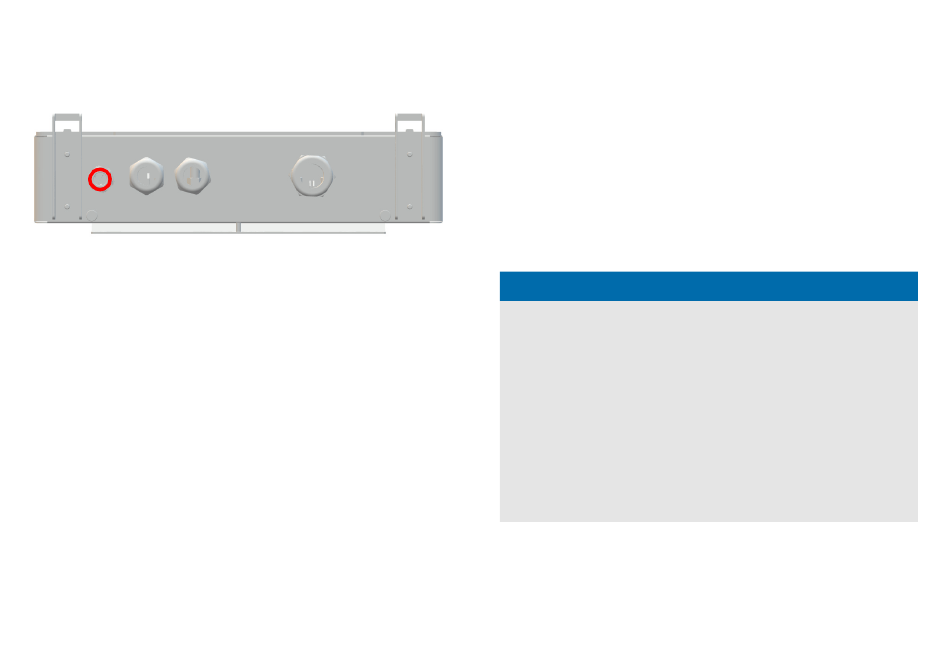

Fig. 11: Anschlussbereich: Kabelverschraubung Kommuni-
kation
1. Die Kabelverschraubung losschrauben.
2. Das Kommunikationskabel in den Schraubenkopf
der Kabelverschraubung einführen.
3. Das Kommunikationskabel durch die Gummidich-
tung schieben, bis das Kabel zu den Anschlüssen
reicht.
4. Die Kommunikationskabel mit Zugentlastung
anschließen.
5. Die Kabelverschraubung handfest anziehen.
20
Installation
RS485/LAN anschließen
6. Unbenutzte Öffnungen der Kabelverschraubung mit
den mitgelieferten Stopfen schließen.
Hinweise:
∘ Die maximale Länge für den Ethernet-Bus beträgt
100 m zwischen jeweils zwei Wechselrichtern.
∘ Die maximale Gesamtlänge für den RS485-Bus be-
trägt typischerweise bis zu 1 000 m.
∘ Es können bis zu 25 Wechselrichter für RS485 und
bis zu 25 Wechselrichter für jede Ethernet-Daisy-
Chain-Reihe angeschlossen werden.
ACHTUNG
▸ Das Kommunikationskabel nur an die beiden zugeord-
neten RJ45-Buchsen mit den Bezeichnungen „RS485/
LAN 1" und „RS485/LAN 2" anschließen. Die RJ45-
Buchse mit der Bezeichnung „Digitaleingang" führt
24 VDC. Bei Anschluss eines Kommunikationskabels an
dieser Buchse können die Wechselrichter und die ange-
schlossenen Geräte beschädigt werden.
▸ Bei RS485-Mastern (Datenlogger, Parksteuerungen
usw.) dürfen an diese Geräte nur die vier RS485-Signale
angeschlossen werden.
REFUstore 50K...100K
982064/03
2020-11
