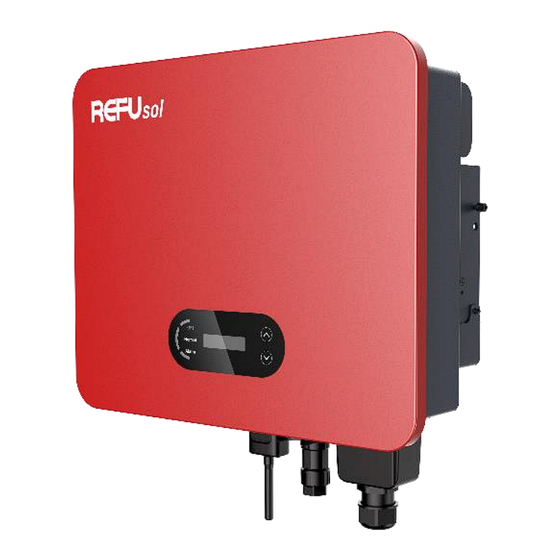

Anleitung zum Einrichten eines neuen Wechselrichters - Generation 3 REFUsol 20K-2T - 853P020.200 Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Deaktivieren von "DRMs0" & "DRMn" ✓ Dies geschieht über das Display und nach einem bestimmten Verfahren. Anmerkung: Wenn Sie aufgefordert werden, ein Passwort für eine der in dieser Datei beschriebenen Aktivitäten einzugeben geben Sie bitte 0001 ein. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Seite 3
Um in das Hauptmenü zu gelangen, drücken Sie die Abwärtstaste kontinuierlich. ✓ Anmerkung: Wenn Sie aufgefordert werden, ein Passwort für eine der in dieser Datei beschriebenen Aktivitäten einzugeben, geben Sie bitte 0001 ein. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Drücken Sie die Abwärtstaste und geben Sie das Passwort (0001) ein. Wählen Sie das Land mit den Navigationstasten Bestätigen Sie Ihre Wahl durch anhaltendes Drücken der Abwärtstaste Auf dem Display wird die Erfolgsmeldung angezeigt Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Um die Menüsprache einzustellen, müssen Sie im Menü zu „Einstellungen eingeben" und dem Untermenü "9. Sprache einstellen" navigieren. Drücken Sie die Abwärtstaste und geben Sie das Passwort (0001) ein. Wählen Sie die gewünschte Sprache mit den Navigationstasten aus Bestätigen Sie Ihre Wahl durch anhaltendes Drücken der Abwärts-Taste Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Geben Sie das korrekte Datum mit Hilfe der Navigationstasten ein und bestätigen Sie mit einem langen Druck auf die Abwärtstaste Geben Sie die korrekte Uhrzeit mit Hilfe der Navigationstasten ein und bestätigen Sie erneut durch langes Drücken der Abwärts-Taste Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Seite 7
Um diese Einstellung zu ändern, navigieren Sie im Menü zu " Einstellung eingeben " und dem Untermenü "8. Eingabemodus einstellen (paralleler oder unabhängiger Modus) ". Anmerkung: Bevor Sie den Modus einstellen, werden Sie nach einem Passwort gefragt. Bitte geben Sie die Nummer 0001 ein. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Seite 8
➢ Nach der Einrichtung des Wechselrichters müssen Sie einen Neustart durchführen. ✓ Um sicherzustellen, dass alle Einstellungen korrekt sind, navigieren Sie durch das Menu zu „ System Informationen“. Hier können Sie alles überprüfen. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Damit ein Wechselrichter Daten an das Portal REFUlog übertragen kann, muss eine aktive Internetverbindung eingerichtet sein. Schließen Sie den Ethernet-Stick an den USB-Anschluss des Wechselrichters an. Verbinden Sie den Router/Switch der Anlage direkt mit dem Ethernet-Stick des Wechselrichters. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Nach-unten-Taste kontinuierlich drücken Wählen Sie 1: Modbus und drücken Sie erneut die Abwärtstaste kontinuierlich Geben Sie die Nummer 01 mit Hilfe der Navigationstasten ein und bestätigen Sie erneut durch anhaltendes Drücken der Abwärts-Taste Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
Seite 11
LED's Status des Sticks Der Ethernet-Stick hat 3 LED's und anhand des Blinkzustandes / der Blinkintervalle können Sie die erfolgreiche Verbindung und Datenübertragung überprüfen. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
• • Seriennummer: SS1ES020P5F080 Firmware (Software): V100004/03/13 • Anmerkung: Falls Sie den Ethernet Stick erworben haben, um den Wechselrichter mit unserem Portal zu verbinden, bewahren Sie bitte auch die S/N dieses Geräts auf. Aufstellung des Wechselrichters REFUsol 20K-2T (853P020.200)_DE_2023.06.12_Maximilian Grauf...
