6. Unbenutzte Öffnungen der Kabelverschraubung mit
den mitgelieferten Stopfen schließen.
Hinweise:
∘ Die maximale Länge für den Ethernet-Bus beträgt
100 m zwischen jeweils zwei Wechselrichtern.
∘ Die maximale Gesamtlänge für den RS485-Bus be-
trägt typischerweise bis zu 1 000 m.
∘ Es können bis zu 25 Wechselrichter für RS485 und
bis zu 25 Wechselrichter für jede Ethernet-Daisy-
Chain-Reihe angeschlossen werden.
ACHTUNG
▸ Das Kommunikationskabel nur an die beiden zugeord-
neten RJ45-Buchsen mit den Bezeichnungen „RS485/
LAN 1" und „RS485/LAN 2" anschließen. Die RJ45-
Buchse mit der Bezeichnung „Digitaleingang" führt
24 VDC. Bei Anschluss eines Kommunikationskabels an
dieser Buchse können die Wechselrichter und die ange-
schlossenen Geräte beschädigt werden.
▸ Bei RS485-Mastern (Datenlogger, Parksteuerungen
usw.) dürfen an diese Geräte nur die vier RS485-Signale
angeschlossen werden.
22
Kommunikationsverkabelung
RJ45-Anschlussverkabelung
ACHTUNG
▸ Es empfiehlt sich, Kommunikationsleitungen mit exter-
nen Überspannungsschutzgeräten (SPD) gegen Blitz-
schlag und Überspannung zu schützen.
5.2
RJ45-Anschlussverkabelung

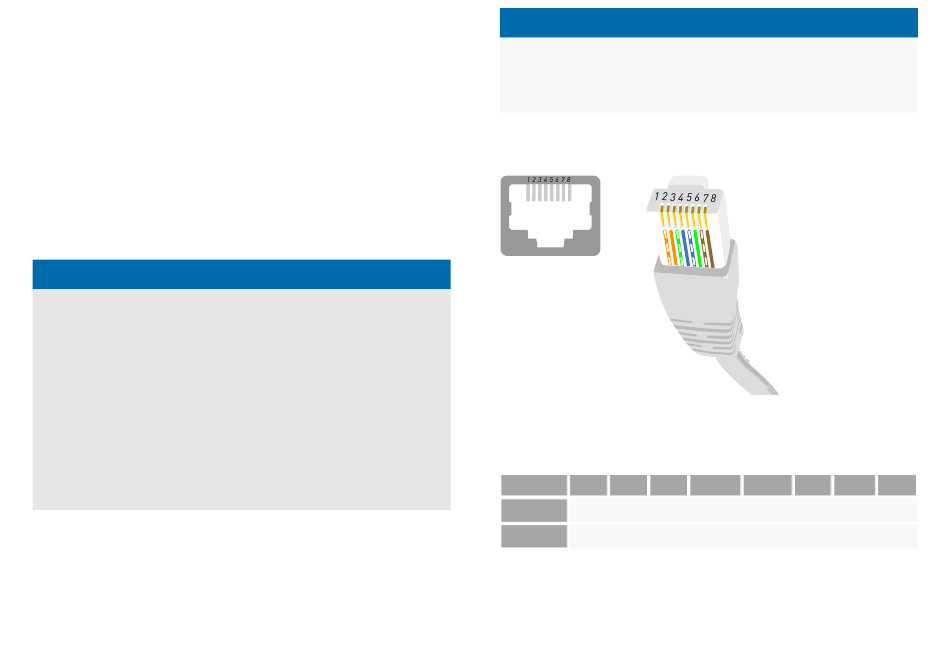

Fig. 17: Pinbelegung am RJ45-Stecker
Tab. 3:
Pinbelegung
Pin
1
2
3
Ethernet
TX+ TX- RX+
RS485
4
5
6
7
RX-
Data+ Data-
Ref+ Ref-
REFUstore 50K...100K
982064/02
2019-11
8
