4.11 RS485/LAN anschließen
L1
L1
PEN
L2
DC-
L2
L3
DC+
L3
PowerUnit #1
PowerUnit #2
Digital Input / DRM 0
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 2
RJ45
RJ45
Cable CAT 5e
RS485
Ethernet
Am ersten Wechselrichter:
An Switch, Gateway oder Datenlogger
anschließen. (Splitter RS485/Ethernet (RJ45)

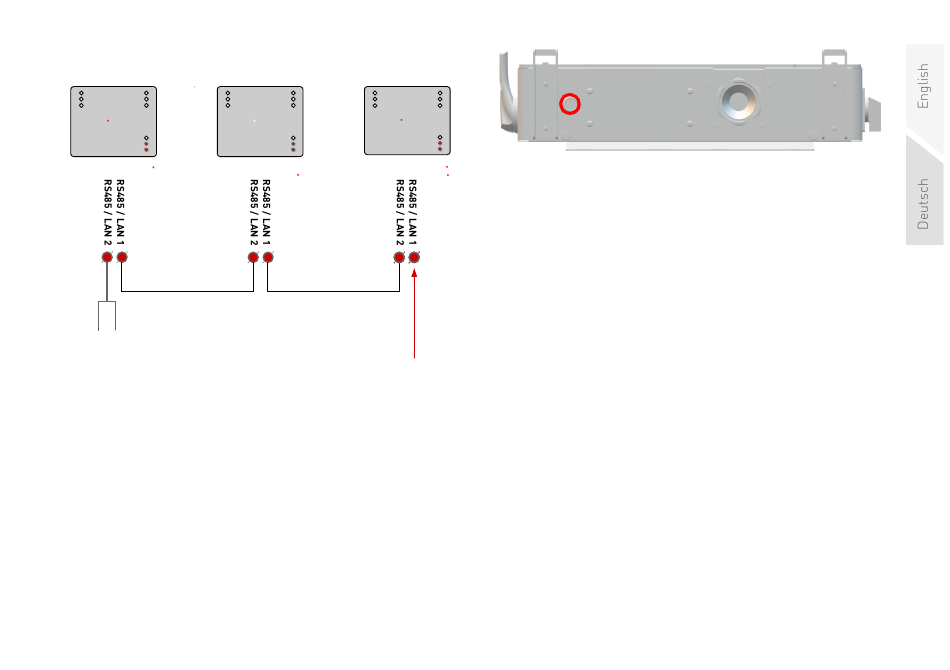

Fig. 25: Anschluss von Kommunikationskabeln
✅ Die Kabel werden durch die Kabelverschraubung
im unteren Bereich der ConnectionBox geführt und
dann an den Schnittstellen der PowerUnits ange-
schlossen:
REFUsol 100K
982059/02
2020-11
L1
PEN
PEN
L2
DC-
DC-
L3
DC+
DC+
PowerUnit n
Digital Input / DRM 0
RS485 / LAN 1
RS485 / LAN 1
RS485 / LAN 2
RS485 / LAN 2
RJ45
Cable CAT 5e
Am letzten Wechselrichter:
Busabschluss RS485/RJ45
(120 Ω) Art.-Nr. 922025
Fig. 26: Kommunikation: Kabeldurchführung
1. Die Überwurfmutter der Kabelverschraubung
lösen.
2. Das Kommunikationskabel durch die Überwurfmut-
ter der Kabelverschraubung durchführen.
3. Das Kommunikationskabel durch seitlich geöffnete
Gummidichtung schieben.
4. Die Kommunikationskabel anschließen. Darauf
achten, dass die Kabel in ausreichender Länge
innerhalb der ConnectionBox verlegt sind, um eine
Zugbelastung zu vermeiden.
5. Unbenutzte Öffnungen der Kabelverschraubung mit
den mitgelieferten Stopfen schließen.
6. Die Überwurfmutter der Kabelverschraubung
handfest anziehen.
7. Dichtigkeit und Zugentlastung kontrollieren.
RS485/LAN anschließen
Installation
27
