Montage

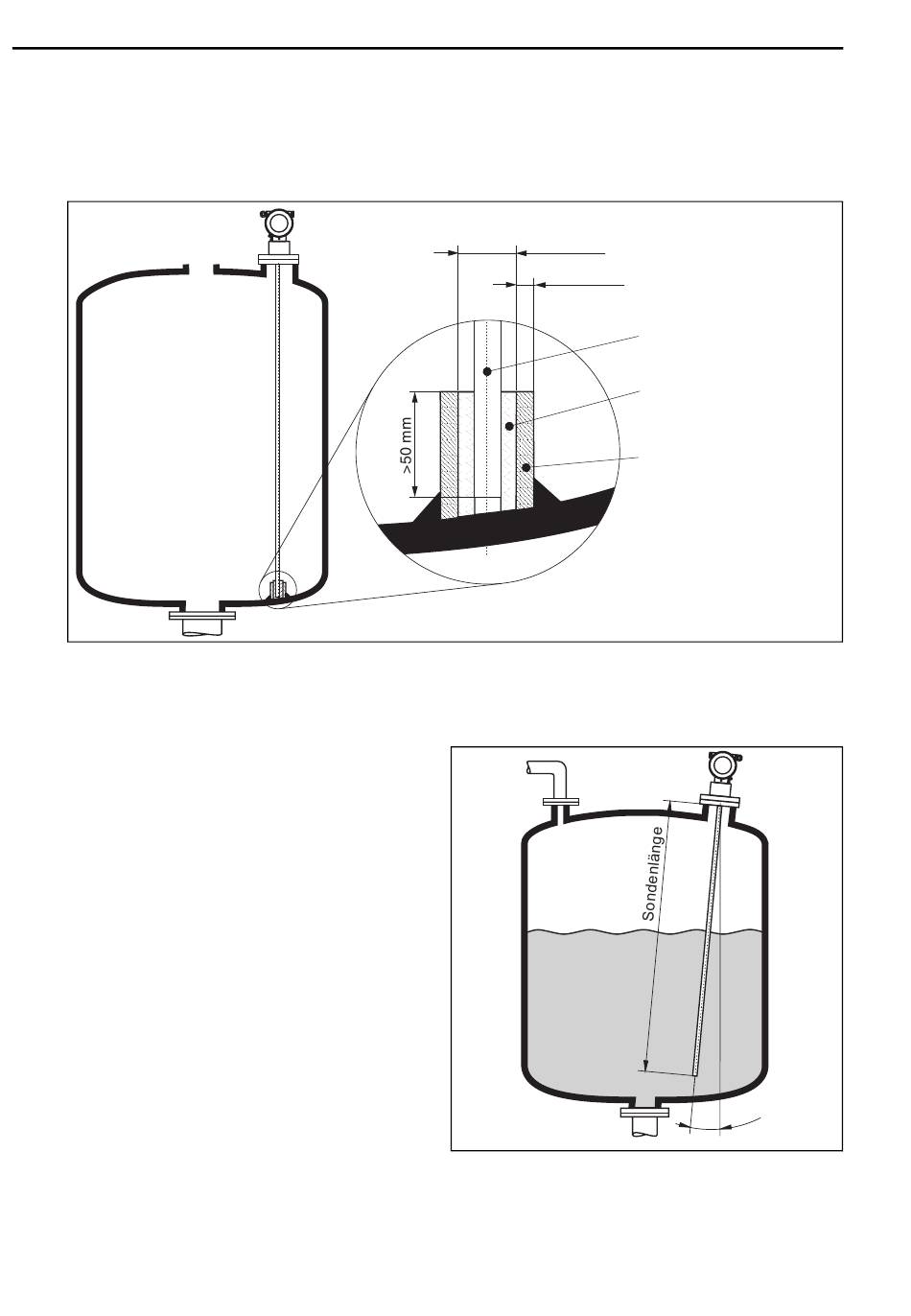

2.3.2 Abstützung von Sonden gegen Verbiegen
• Bei WHG-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
2.3.3 Hinweise zu besonderen Einbausituationen
Schräger Einbau
• Die Sonde soll aus mechanischen Grün-
den möglichst senkrecht eingebaut wer-
den.
• Bei schrägem Einbau muss die Sonden-
länge abhängig vom Einbauwinkel
begrenzt werden.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
10
Levelflex M FMP41C 4...20 mA HART
Ø <25 mm
z.B. 3 mm
Sondenstab beschichtet
(FMP 41 C)
Kunststoffhülse
z.B. PTFE, PEEK oder PPS
kurzes Metallrohr
z.B. festgeschweißt
Einbauwinkel
L00-FMP4xxxx-17-00-00-de-065
L00-FMP4xIxx-17-00-00-de-048
