Abstützung Von Sonden Gegen Verbiegen; Spezielle Hinweise Zur Trennschichtmessung - Endress+Hauser Levelflex M FMP40 Trennschicht Kurzanleitung

Montage
2.3.6 Abstützung von Sonden gegen Verbiegen
Bei GLS/ABS Zulassung:
Stabsonden ∅ 16 mm ≤ 1 m zulässig, Stabsonden ∅ 6 mm nicht zulässig.

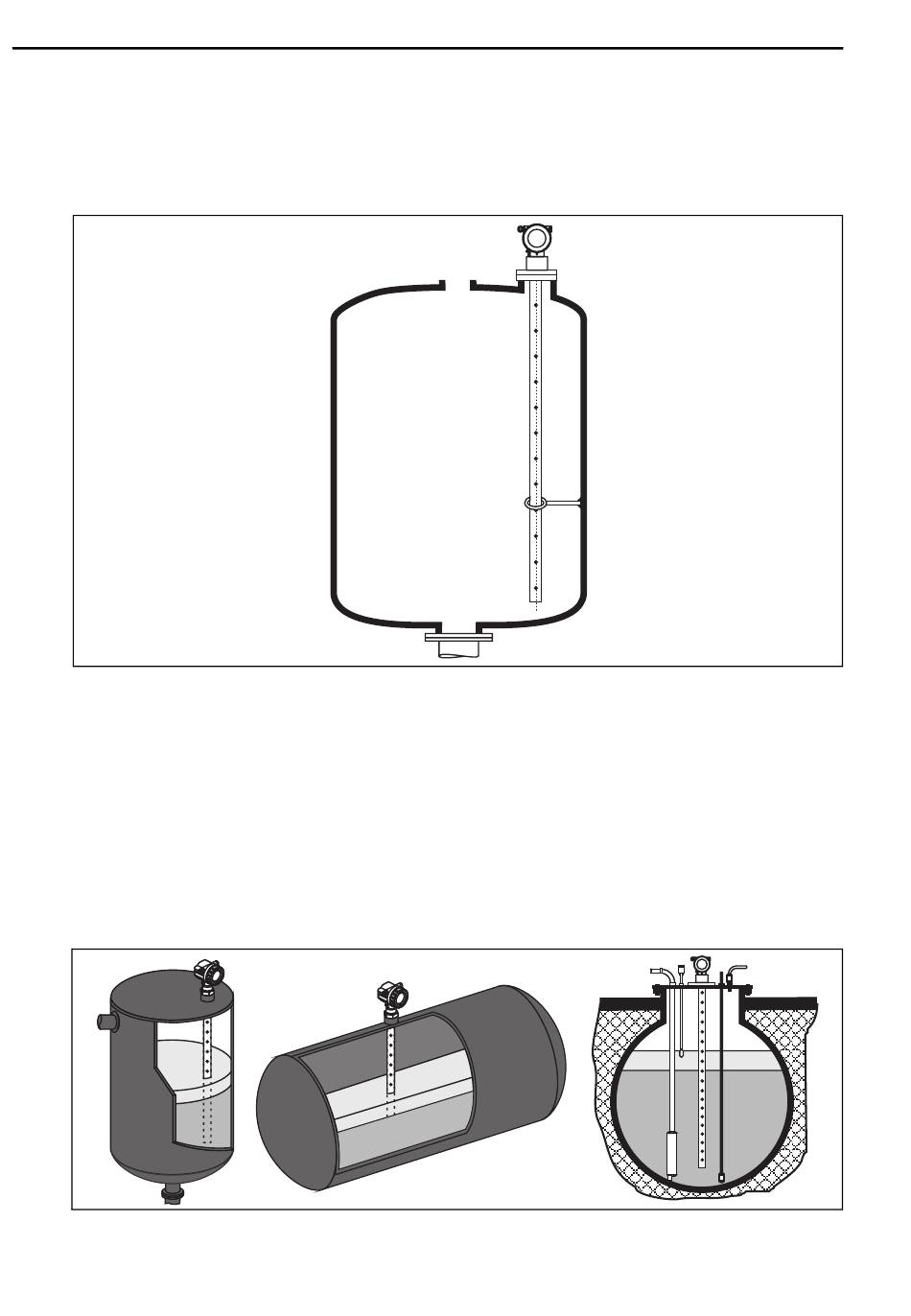

Bei Koaxsonden ≥ 1 m ist eine Abstützung erforderlich (siehe Abb.).

2.3.7 Spezielle Hinweise zur Trennschichtmessung

Einbau in zylindrisch liegende, stehende und unterirdische Tanks
• Koaxsonden oder Stabsonden im Bypass/Schwallrohr verwenden. Für längere Messbereiche
ist eine teilbare Sonde als Spezialversion erhältlich.
• Bei Koaxsonden oder Stabsonden im Schwallrohr ist der Wandabstand beliebig. Eine Berüh-
rung mit der Wand muss bei Stabsonden ausgeschlossen werden.
8
Levelflex M FMP40 4...20 mA HART
L00-FMP4xIxx-17-00-00-xx-004
L00-FMP4xIxx-17-00-00-xx-002.eps
Endress+Hauser
