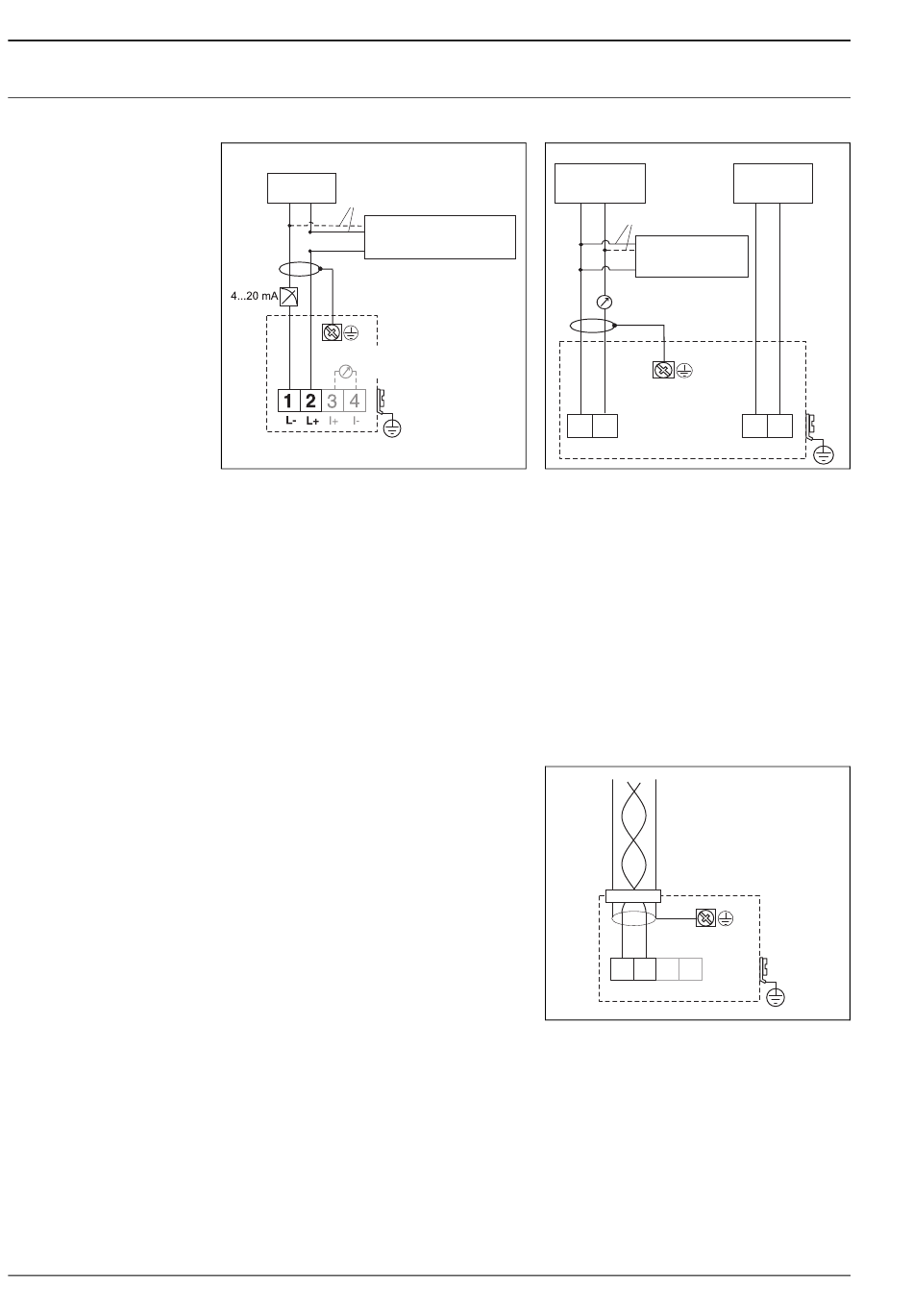

Klemmenbelegung

16
2-Draht, 4...20 mA mit HART
Speise-
spannung
alternativ
Commubox FXA195
Field Communicator 375, 475
Testbuchse zur Prüfung
des Signalstroms
PAL
Hinweis!
Wenn 4-Draht für Staub-Ex-Anwendungen eingesetzt wird, ist der Stromausgang eigensicher.
Die Verbindungsleitung wird an den Schraubklemmen im Anschlussraum angeschlossen.
Kabelspezifikation:
Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausreichend. Falls das überla-
gerte Kommunikationssignal (HART) benutzt werden soll, abgeschirmtes Kabel verwenden.
Hinweis!
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind eingebaut (siehe
TI00241F/00/DE "EMV-Prüfgrundlagen").
• Verbindung mit Tank Side Monitor NRF590 siehe TI00402F/00/DE.
PROFIBUS PA
Das digitale Kommunikationssignal wird über eine
zweiadrige Verbindungsleitung auf den Bus übertra-
gen. Die Busleitung trägt auch die Hilfsenergie.
Für weitere Informationen hinsichtlich Aufbau und
Erdung des Netzwerkes sowie für weitere Bussystem-
Komponenten wie Buskabel siehe entsprechende
Literatur wie z. B. Betriebsanleitung BA034S/04/DE
"PROFIBUS DP/PA: Leitfaden zur Projektierung und
Inbetriebnahme" und die PNO-Richtlinie.
Kabelspezifikation:
Verwenden Sie verdrilltes, abgeschirmtes Zweiader-
kabel, vorzugsweise Kabeltyp A.
Hinweis!
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA034S/04/DE
"PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092
"PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP).
4-Draht, 4...20 mA aktiv mit HART
DC
Anzeiger,
Schreiber, PLS
5 6
I+ I-
L00-FMxxxxxx-04-00-00-de-015
Levelflex M FMP41C, FMP45
AC / DC
Speise-
spannung
alternativ
Commubox FXA195
Field Communicator
375, 475
4...20mA
1 2
L1/L+ N/L-
L00-FMxxxxxx-04-00-00-de-011
PAL
1 2 3 4
– +
L00-FMxxxxxx-04-00-00-de-022
