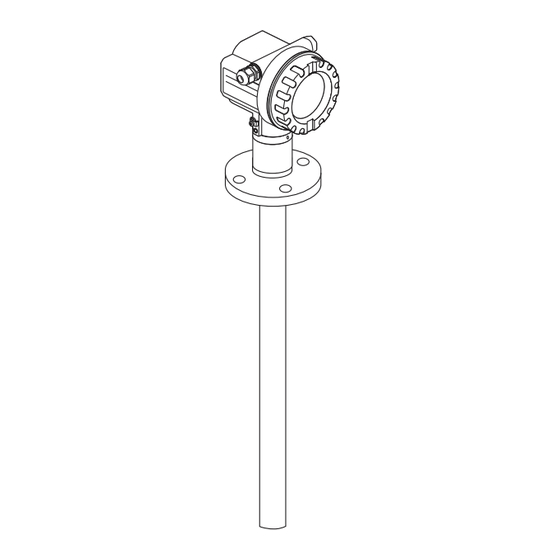

Endress+Hauser Levelflex M FMP41C Betriebsanleitung

Endress+Hauser Levelflex M FMP41C Betriebsanleitung

Geführtes füllstand-radar hart/4...20 ma
Vorschau ausblenden Andere Handbücher für Levelflex M FMP41C:

Werbung

Quicklinks

Diese Anleitung herunterladen

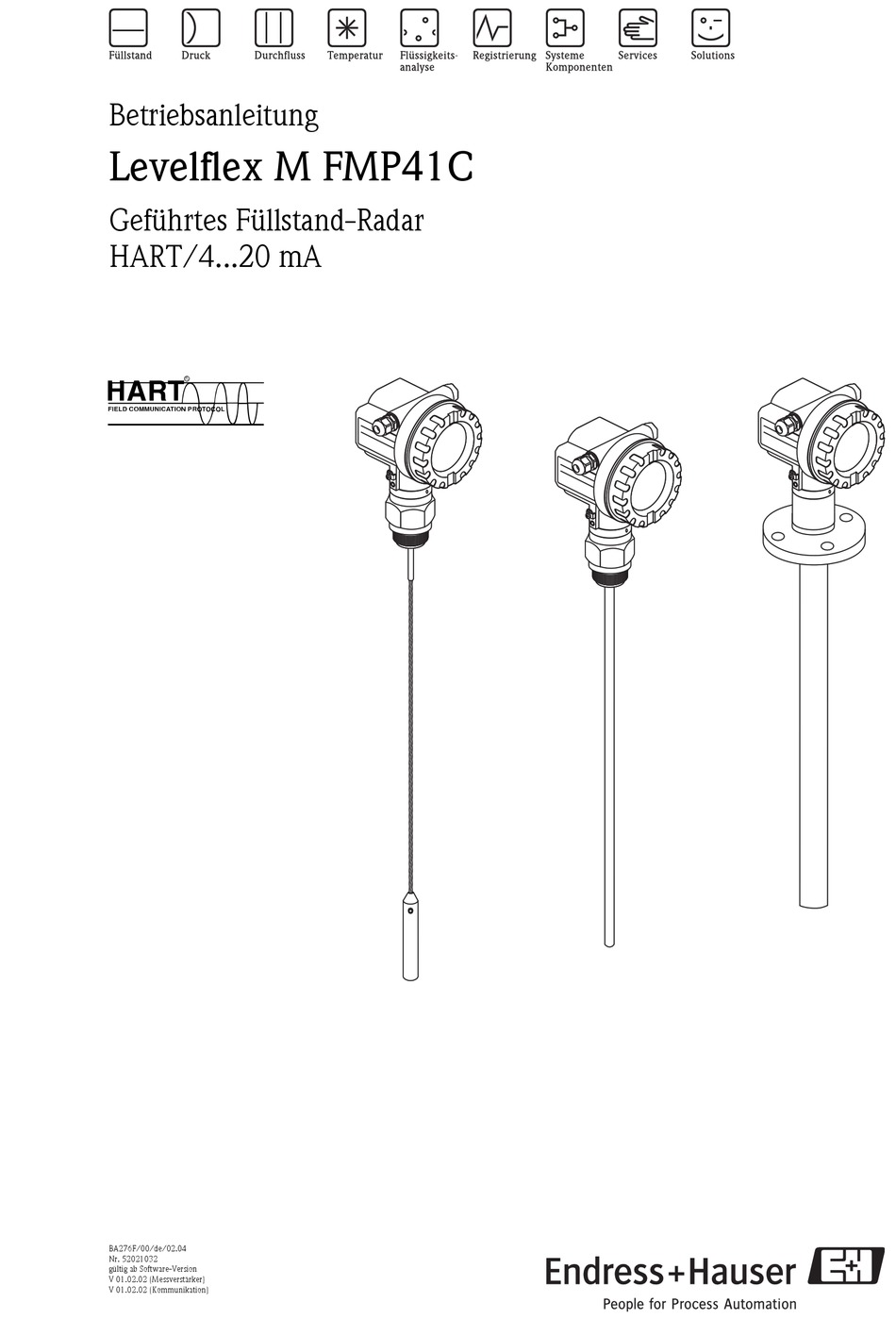

Betriebsanleitung
Levelflex M FMP41C
Geführtes Füllstand-Radar
HART/4...20 mA
6
BA276F/00/de/02.04
Nr. 52021032
gültig ab Software-Version
V 01.02.02 (Messverstärker)
V 01.02.02 (Kommunikation)

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Levelflex M FMP41C

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP41C

  • Seite 1 Betriebsanleitung Levelflex M FMP41C Geführtes Füllstand-Radar HART/4...20 mA BA276F/00/de/02.04 Nr. 52021032 gültig ab Software-Version V 01.02.02 (Messverstärker) V 01.02.02 (Kommunikation)
  • Seite 2 Kurzanleitung Levelflex M FMP41C mit HART/4...20 mA Kurzanleitung KA 189F/00/a2/03.02 Levelflex M - Kurzanleitung 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Behälter Medium Messbe- Abgleich Distanz/ Distanz Starte Grund- Abgleich Bereich abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen...
  • Seite 3 Montage, Inbetriebnahme, Bedienung ... 4 Kontaktadressen von Endress+Hauser ..73 Betriebssicherheit ......4 Sicherheitszeichen und -symbole .
  • Seite 4 Sicherheitshinweise Levelflex M FMP41C mit HART/4...20 mA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M FMP41C ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien.
  • Seite 5 Levelflex M FMP41C mit HART/4...20 mA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß...
  • Seite 6 Dat./Insp.: D01301-A Verweis auf zusätzliche sicherheitsrelevante Dokumentation L00-FMP4xxxx-18-00-00-de-001 Abb. 1: Informationen auf dem Typenschild des Levelflex M FMP41C (Beispiel) 2.1.2 Produktübersicht Bestellinformationen Levelflex M FMP41C Zertifikate A Variante für Ex-freien Bereich Variante für Ex-freien Bereich + WHG...
  • Seite 7 Levelflex M FMP41C mit HART/4...20 mA Identifizierung Bestellinformationen Levelflex M FMP41C (Fortsetzung) Sondenausführung und Länge Seilsonden: 1000 mm...30000 mm / 40 in...1181 in Werkstoff max. Stutzenhöhe A mm LN, 5 mm-Seil, inkl. 150 mm Zentrierungstab PFA >316 150 mm mm LN, 5 mm-Seil, inkl. 300 mm Zentrierungstab PFA >316...
  • Seite 8 Identifizierung Levelflex M FMP41C mit HART/4...20 mA Bestellinformationen Levelflex M FMP41C (Fortsetzung) Display ohne Display mit Display VU 331 inkl. Vorortbedienung vorbereitet für FHX 40, Anbau abgesetzter Anzeige (Zubehör) Sonderausführung Abgesetzte Elektronik Standard Kompaktgerät abgesetzte Elektronik, 3 m Kabel Sonderausführung Gehäuse...
  • Seite 9 Normen und Vorschriften nach EN 61010 "Sicherheitsbestimmungen für elektrische Mess-, Steuer- , Regel- und Laborgeräte". Das Gerät erfüllt somit die gesetzlichen Anforderungen der EG-Richtli- nien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE- Kennzeichens. Registrierte Warenzeichen ®...
  • Seite 10 Montage Levelflex M FMP41C mit HART/4...20 mA Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport zur Messstelle "...
  • Seite 11 Levelflex M FMP41C mit HART/4...20 mA Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuseabmessungen Abmessungen für Prozessanschluss und Sondentyp s. Seite 12. max. 110 ENDRESS+HAUSER Gehäuse F12 (Aluminium) L00-F12xxxx-06-00-00-de-001 max. 100 ENDRESS+HAUSER Gehäuse T12 (Aluminium) L00-T12xxxx-06-00-00-de-001 max. 94 Gehäuse F23 (316L) L00-F23xxxx-06-00-00-de-001 Endress + Hauser...
  • Seite 12 Montage Levelflex M FMP41C mit HART/4...20 mA Levelflex M FMP41C - Prozessanschluss, Sondentyp Gehäuseabmessungen s. Seite 11. Gehäuse F12 / T12 / F23 Optional: abgesetzte Elektronik 4 x Ø 8,5 Ø 76 1 ½"/2"/3" Flansch DN 40…200 DN 50 Tri-clamp oder Äquivalent...
  • Seite 13 Levelflex M FMP41C mit HART/4...20 mA Montage Einbau 3.3.1 Montagewerkzeuge Außer Werkzeug für die Montage am Prozessanschluss benötigen Sie folgendes Werkzeug: • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.3.2 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet, für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
  • Seite 14 Montage Levelflex M FMP41C mit HART/4...20 mA Minimaler Abstand B der Sonde zur Behälterwand: Der Wandabstand darf beliebig sein, solange die Sonde die Behälterwand nicht berührt. Hinweis! • Beim Einbau in Kunststoffbehältern dürfen sich, auch außen am Behälter im Abstand von 300 mm zur Sonde, keine metallischen Teile oder Personen bewegen.
  • Seite 15 Levelflex M FMP41C mit HART/4...20 mA Montage Art der Sondenmontage • Sonden werden mit Flanschen ab DN40 oder hygenischen Prozessanschluss montiert. • Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN 50/2" haben. Als Prozessan- schluss ist der entsprechende Flansch zu verwenden.
  • Seite 16 Montage Levelflex M FMP41C mit HART/4...20 mA 3.3.3 Spezielle Hinweise Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventuell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Radar besser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
  • Seite 17 Levelflex M FMP41C mit HART/4...20 mA Montage 3.3.4 Hinweise zu besonderen Einbausituationen Einbau von der Seite Eibau von der Seite ist zulässig unter Beachtung der Seitenlast (max. 30 Nm). L00-FMP4xxxx-17-00-00-de-048 Endress + Hauser...
  • Seite 18 Montage Levelflex M FMP41C mit HART/4...20 mA 3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 13. • Gehäuse an Wand bzw. Rohr wie abgebildet montieren. Wand ENDRESS+HAUSER Levelflex M 4 x Ø...
  • Seite 19 Levelflex M FMP41C mit HART/4...20 mA Montage 3.3.6 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...
  • Seite 20 Verdrahtung Levelflex M FMP41C mit HART/4...20 mA Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: Die Versorgungsspannung muß mit der am Typenschild (1) Achtung! übereinstimmen. ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Versorgungsspannung ausschalten, bevor Sie das Gerät...
  • Seite 21 Levelflex M FMP41C mit HART/4...20 mA Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: Die Versorgungsspannung muß mit der am Typenschild (1) Achtung! übereinstimmen. ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Versorgungsspannung ausschalten, bevor Sie das Gerät Order Code: Ser.-No.:...
  • Seite 22 Verdrahtung Levelflex M FMP41C mit HART/4...20 mA Anschluss Messeinheit Anschlussraum Es stehen drei Gehäuse zur Verfügung: • Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für: – Standard, – EEx ia. • Aluminium Gehäuse T12 mit separatem Anschlussraum für: – Standard, –...
  • Seite 23 Levelflex M FMP41C mit HART/4...20 mA Verdrahtung Klemmenspannung Kommunikation Stromaufnahme minimal maximal HART 4 mA 16 V 36 V Standard 20 mA 7,5 V 36 V 4 mA 16 V 30 V EEx ia 20 mA 7,5 V 30 V...
  • Seite 24 Verdrahtung Levelflex M FMP41C mit HART/4...20 mA 4.2.1 Anschluss HART mit E+H RMA 422 / RN 221 N - ToF Tool FXA 193 4...20 mA RMA 422 ENDRESS + HAUSER RMA 422 RN 221 N 1 2 3 4 dsdmdm df das.
  • Seite 25 Levelflex M FMP41C mit HART/4...20 mA Verdrahtung Anschlussempfehlung 4.3.1 Potentialausgleich Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen. Gehäuse F12/F23 Gehäuse T12 L00-FMP41Cxx-17-00-00-de-003 4.3.2 Verdrahtung abgeschirmtes Kabel " Achtung! Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshinweise entneh- men Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich.
  • Seite 26 Bedienung Levelflex M FMP41C mit HART/4...20 mA Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Behalter Eigen. Standard Alu-Behalter Kunststoff Beh Bypass / Rohr Koax-Sonde nahe Betonwand Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit...
  • Seite 27 Levelflex M FMP41C mit HART/4...20 mA Bedienung 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.: "Grundabgleich", "Sicherheits- einst.", "Ausgang", "Anzeige", etc.
  • Seite 28 Bedienung Levelflex M FMP41C mit HART/4...20 mA Anzeige- und Bedienelemente Orde Orde Ser.- Ser.- r Cod r Cod No.: No.: sber surin sber surin eich eich g rang g rang U 16... U 16..20 . 20 4...2 4...2...
  • Seite 29 Levelflex M FMP41C mit HART/4...20 mA Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole: Sybmol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befin- det. Wenn das Symbol blinkt handelt es sich um eine Warnung.
  • Seite 30 Bedienung Levelflex M FMP41C mit HART/4...20 mA Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 100 (z.B.
  • Seite 31 Levelflex M FMP41C mit HART/4...20 mA Bedienung 5.3.2 Parametrierung freigeben Beim Versuch in einem verriegelten Gerät Parameter zu ändern wird der Benutzer automatisch auf- gefordert das Gerät zu entriegeln: "Freigabecode" (0A4): Durch Eingabe des Freigabecodes (am Display oder über Kommunikation) 100 = für HART Geräte...
  • Seite 32 Bedienung Levelflex M FMP41C mit HART/4...20 mA 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig.
  • Seite 33 Levelflex M FMP41C mit HART/4...20 mA Bedienung Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer der-jenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...
  • Seite 34 Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. 5.5.2 ToF Tool-Bedienprogramm Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetriebnahme, Datensicherung, Sig- nalanalyse und Dokumentation der Geräte. Unterstützt werden die Betriebssysteme: Win95, Win98, WinNT4.0, Win2000 und Windows XP.
  • Seite 35 Levelflex M FMP41C mit HART/4...20 mA Bedienung Menügeführte Inbetriebnahme L00-FMP4xxxx-20-00-00-de-002 Signalanalyse durch Hüllkurven L00-FMP4xxxx-20-00-00-de-007 Verbindungsmöglichkeiten • Service-Schnittstelle mit Adapter FXA 193 (s. Seite 24 ff.) • HART mit Commubox FXA 191 (s. Seite 24 ff.) Endress + Hauser...
  • Seite 36 Bedienung Levelflex M FMP41C mit HART/4...20 mA 5.5.3 Commuwin II-Bedienprogramm Commuwin II ist ein grafisch unterstütztes Bedienprogramm für intelligente Messgeräte mit den Kommunikationsprotokollen Rackbus, Rackbus RS 485, INTENSOR, HART, PROFIBUS-PA. Unter- stützt werden die Betriebssysteme: Win 3.1/3.11, Win95, Win98 und WinNT4.0. Alle Funktionen des Commuwin II werden unterstützt.
  • Seite 37 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” (s. Seite 19 ff.). • Checkliste “Anschlusskontrolle” (s. Seite 25 ff.).
  • Seite 38 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 39 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fäl- len nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
  • Seite 40 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Grundabgleich mit VU 331 Funktion "Messwert" (000) ⇒ Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast." (095) eingestellt werden.
  • Seite 41 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein Schwallrohr konzipiert. Koax-Sonde Die Auswahl "Koax-Sonde" ist bei Einsatz einer koaxialen Sonde zu wählen. Bei dieser Einstellung wird die Auswertung an die hohe Empfindlichkeit der Koaxsonde angepasst.
  • Seite 42 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Funktion "Messbedingungen" (004) ⇒ Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard • schnelle Änder •...
  • Seite 43 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Funktion "Sondenlänge" (031) ⇒ Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert • geändert Hinweis! Wurde in der Funktion "Sondenlänge"...
  • Seite 44 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Funktion "Abgleich leer" (005) ⇒ Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. E = Abgleich Leer (= Nullpunkt) E max = Sondenlänge – untere Blockdistanz L00-FMP4xxxx-14-00-06-de-008 Funktion "Abgleich voll"...
  • Seite 45 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Hinweis! Der nutzbare Messbereich liegt zwischen der unteren u. der oberen Blockdistanz. Die Werte für Leerdistanz (E) u. Messspanne (F) können unabhängig davon eingestellt werden. Blockdistanzen und Messbereich bei Dk ≥ 1,6 (1,4 beim Einbau in metallische Rohre):...
  • Seite 46 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Anzeige (008) ⇒ Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten: •...
  • Seite 47 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
  • Seite 48 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Anzeige (008) ⇒ Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsäch- lichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftre- ten: •...
  • Seite 49 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Hüllkurve mit VU 331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) ⇒ Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...
  • Seite 50 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Endwert Distanz des der Darstellung ausgewerteten Echos der Darstellung Sondenlänge...
  • Seite 51 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Horizontal-Zoom-Modus Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im Horizontal-Zoom-Modus. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • vergrößert den horizontalen Maßstab. • verkleinert den horizontalen Maßstab.
  • Seite 52 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Beenden der Navigation • Durch wiederholtes drücken von wechseln Sie zyklisch zwischen den verschiedenen Modi der Hüllkurven-Navigation. • Durch gleichzeitiges Drücken von verlassen Sie die Navigation. Die eingestellten Ver- größerungen und Verschiebungen bleiben erhalten. Erst wenn Sie die Funktion "Kurve lesen"(0E2) erneut aktivieren, verwendet der Levelflex wieder die Standard-Darstellung.
  • Seite 53 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter: – Behältereigenschaften (Beschreibung s. Seite 40) – Mediumeigenschaften (Beschreibung s. Seite 41) – Messbedingungen (Beschreibung s. Seite 42) l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter: –...
  • Seite 54 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter: – Sonde (Beschreibung s. Seite 43) – Sondenlänge (Beschreibung s. Seite 43) – Länge bestimmen (Beschreibung s. Seite 43) l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter: –...
  • Seite 55 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Grundabgleich Schritt 6/6: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt • Beschreibung s. Seite 47) l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Blockdistanz Hinweis! Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktion "Blockd.
  • Seite 56 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA 6.8.2 Hüllkurve mit ToF Tool Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (s. Seite 57). L00-FMP4xxxx-20-00-00-de-007 Hinweis! Bei starken Störechos kann der Einbau des Levelflex an einer anderen Stelle zur Optimierung der Messung führen.
  • Seite 57 Levelflex M FMP41C mit HART/4...20 mA Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
  • Seite 58 Inbetriebnahme Levelflex M FMP41C mit HART/4...20 mA Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve ( bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen.
  • Seite 59 Reparaturen durch den Kunden durchgeführt werden können.Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. Auf Seite 68 ff. sind alle Ersatz- teil-Kits mit Bestellnummern aufgeführt, die Sie zur Reparatur des Levelflex M bei Endress+Hauser bestellen können.Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service.
  • Seite 60 Zubehör Levelflex M FMP41C mit HART/4...20 mA Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.
  • Seite 61 Levelflex M FMP41C mit HART/4...20 mA Zubehör Abgesetzte Anzeige und Bedienung FHX40 Abmessungen Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte F12-/F23-Gehäuse (IP 68) optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX 40 (IP 65) O rd d e : r. -N o .:...
  • Seite 62 Zubehör Levelflex M FMP41C mit HART/4...20 mA Einschweissmuffe für Universaladapter Maße des Einschweissringes Bestell-Nr. Durchmesser D Höhe H Drehmoment 5...10 Nm 52006262 214880-0002 Werkstoff: 1.4435/SS316L 30° Ø D L00-FMP4xxxx-00-00-06-de-006 Endress + Hauser...
  • Seite 63 Levelflex M FMP41C mit HART/4...20 mA Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.
  • Seite 64 Störungsbehebung Levelflex M FMP41C mit HART/4...20 mA Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt ansteht, Elektronik tauschen...
  • Seite 65 Levelflex M FMP41C mit HART/4...20 mA Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen A275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...
  • Seite 66 Störungsbehebung Levelflex M FMP41C mit HART/4...20 mA Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen nung oder ein Fehlermeldungen (s. Seite 64) Alarm an. (s. Seite 64) → Messwert (00) ist gemessene Distanz 1.
  • Seite 67 Levelflex M FMP41C mit HART/4...20 mA Störungsbehebung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 20 mA/100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).
  • Seite 68 Seriennummer, welche auf den Messumformer-Typenschild aufge-druckt ist (s. Seite 6 ff.). Auf jedem Ersatzteil befindet sich auch die entsprechende Ersatzteilnummer. Einbauhinweise entneh- men Sie dem mitgelieferten Beipackzettel. Ersatzteile Levelflex M FMP41C Gehäusetyp F12 mit kombiniertem Anschluss- und Elektronikraum O rd d e : r.
  • Seite 69 Levelflex M FMP41C mit HART/4...20 mA Störungsbehebung 10 Gehäuse 52001992 Gehäuse F12, Aluminium, M20, PA-Stecker 52008556 Gehäuse F12, Aluminium, M20, FF-Stecker 52013409 Gehäuse F12, Aluminium, besch., M20, Metall 52013348 Gehäuse F12, Aluminium, besch., G1/2, 4-Draht 52013349 Gehäuse F12, Aluminium, besch., NPT1/2, 4-Draht 52013350 Gehäuse F12, Aluminium, besch., M20, 4-Draht...
  • Seite 70 Störungsbehebung Levelflex M FMP41C mit HART/4...20 mA Ersatzteile Levelflex M FMP41C Gehäusetyp F23 In Vorbereitung. Endress + Hauser...
  • Seite 71 Levelflex M FMP41C mit HART/4...20 mA Störungsbehebung Ersatzteile Levelflex M FMP41C Gehäuseyp T12 mit separatem Anschlussraum O rd d e : r. -N I L O o .: s s b e re a s u ic h r in g ra n 6 ..
  • Seite 72 Störungsbehebung Levelflex M FMP41C mit HART/4...20 mA 52006205 Gehäuse T12, Aluminium, M20, PAL, Deckel 52013410 Gehäuse T12, Aluminium, M20, FF-Stecker, Deckel 52013411 Gehäuse T12, Aluminium, M20, PA-Stecker, Deckel 543180-1023 Gehäuse T12, Aluminium, NPT1/2, PAL 11 Abdeckung Anschlussraum 52005643 Abdeckhaube T12 12 Schraubenset 535720-9020 Schraubensatz Gehäuse F12/T12...
  • Seite 73 • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.
  • Seite 74 Technische Daten Levelflex M FMP41C mit HART/4...20 mA Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf Seite 12) und der Füll- gutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf Seite 84) wird der Füll- stand rechnerisch ermittelt.
  • Seite 75 Levelflex M FMP41C mit HART/4...20 mA Technische Daten 10.1.3 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C • Druck = 1013 mbar abs. ±20 mbar • Luftfeuchte = 65 % ±20% • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min.
  • Seite 76 Technische Daten Levelflex M FMP41C mit HART/4...20 mA 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C ... +80 °C Bei T <-20 °C und T >+60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte eine Wetterschutzhaube vorgesehen werden.
  • Seite 77 0,5 kg/m Sondenlänge Sondenlänge Flanschgewicht Flanschgewicht 10.1.7 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung In Vorbereitung. EHEDG-Zulassung In Vorbereitung. 3A-Zulassung In Vorbereitung.
  • Seite 78 Technische Daten Levelflex M FMP41C mit HART/4...20 mA EN 61010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte EN 61326 Störaussendung (Betriebsmittel der Klasse B), Störfestigkeit (Anhang A - Industriebereich) NAMUR Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie 10.1.8...
  • Seite 79 Levelflex M FMP41C mit HART/4...20 mA Technische Daten Endress + Hauser...
  • Seite 80 Anhang Levelflex M FMP41C mit HART/4...20 mA Anhang 11.1 Bedienmenü HART (Anzeigemodul), ToF Tool Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Sondenende 030 … Länge bestim Abgleich leer Standard unbekannt Standard Wert eingeben siehe Funktionsgruppe “Längenabgleich 03” Alu-Behälter DK: 1,4 … 1,6 schnelle Ände...
  • Seite 81 Levelflex M FMP41C mit HART/4...20 mA Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell...
  • Seite 82 Anhang Levelflex M FMP41C mit HART/4...20 mA 11.2 Bedienmatrix HART / Commuwin II L00-FMP4xxxx-13-00-00-en-001 Hinweis! Editiergrenzen in Klammern ( ) dargestellt. Endress + Hauser...
  • Seite 83 Levelflex M FMP41C mit HART/4...20 mA Anhang 11.3 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA 245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. Endress + Hauser...
  • Seite 84 Anhang Levelflex M FMP41C mit HART/4...20 mA 11.4 Arbeitsweise und Systemaufbau 11.4.1 Funktionsweise (Messprinzip) Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes s.
  • Seite 85 Levelflex M FMP41C mit HART/4...20 mA Anhang 11.4.2 Messeinrichtung Einzelmessstelle • Versorgung direkt vom Netz (4-Draht) oder von Messumformerspeisegerät (2-Draht). • Vorortbedienung mit eingebautem Display oder Fernbedienung mit HART Protokoll. - COMMUWIN II - ToF Tool - ToF Tool Service-Adapter...
  • Seite 86 Levelflex M FMP41C mit HART/4...20 mA Stichwortverzeichnis Stichwortverzeichnis Abgleich leer ....... 44, 54 Länge bestimmen .
