Zentrierscheiben - Endress+Hauser Levelflex M FMP41C Technische Information

Levelflex M FMP41C, FMP45

Zentrierscheiben

Endress+Hauser

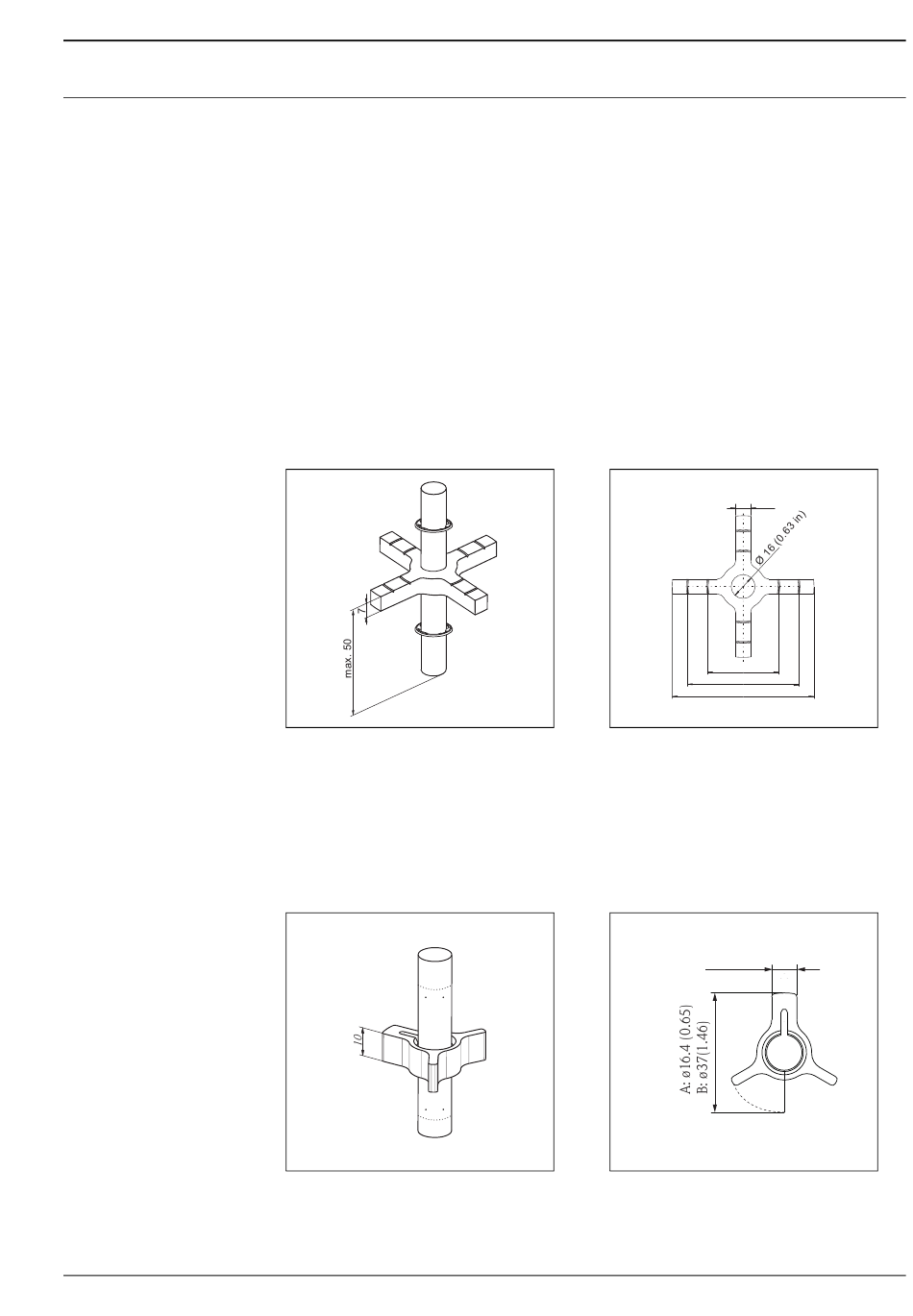

Werden Sonden mit Stabausführung in Schwall- oder Bypassrohren eingesetzt, muss eine Berührung mit der
Rohrwand verhindert werden. Die Zentrierscheibe fixiert die Stabsonde in der Mitte des Rohres.
Zentrierscheibe PEEK Ø48-95 mm (nur FMP45)
Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16 mm und kann in Rohren von DN50 bis DN100
eingesetzt werden. Markierungen auf der Zentrierscheibe ermöglichen ein einfaches Zuschneiden. Damit kann
die Zentrierscheibe an den Rohrdurchmesser angepasst werden.
Siehe auch Betriebsanleitung BA00377F/00/DE.
• PEEK (statisch ableitend)
• Temperaturmessbereich: -60 °C...+200 °C
Bestell-Nr. 71069064
Hinweis!
Wird die Zentrierscheibe in einem Bypass eingesetzt, so ist die Zentrierscheibe unterhalb des unteren Bypass-
abgangs zu positionieren. Dies ist bei der Wahl der Sondenlänge zu berücksichtigen.
Generell sollte die Zentrierscheibe nicht höher als 50 mm vom Sondenende montiert werden.
Es wird empfohlen die PEEK Zentrierscheibe nicht im Messbereich der Stabsonde einzusetzten.
Zentrierscheibe PFA Ø37 mm
Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16mm (auch beschichtete Stabsonden) und kann
in Rohren von DN40 bis DN50 eingesetzt werden. Siehe auch Betriebsanleitung BA00378F/00/DE.
• Temperaturmessbereich.: -200 °C...+150 °C
Bestell-Nr. 71069065
10
Ø 48
Ø 75
Ø 95
7.8 (0.31)
69
