Betriebsanleitung

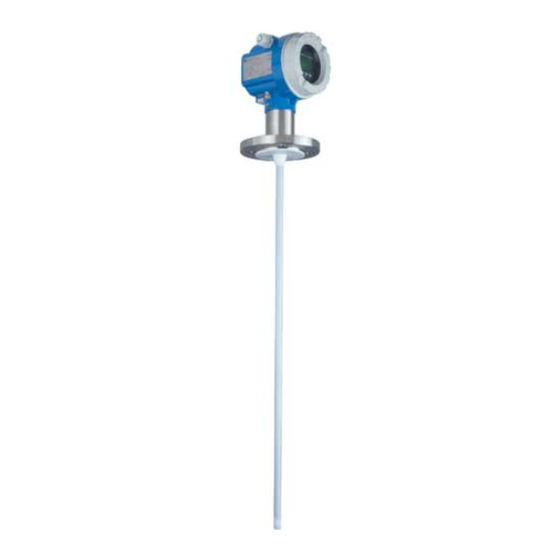

Levelflex M FMP41C
Geführtes Füllstand-Radar
FOUNDATION Fieldbus
9
BA278F/00/de/06.04
Nr. 52021036
gültig ab Software-Version
V 01.02.04 (Messverstärker)
V 01.0 (Kommunikation)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex M FMP41C

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP41C

  • Seite 1 Betriebsanleitung Levelflex M FMP41C Geführtes Füllstand-Radar FOUNDATION Fieldbus BA278F/00/de/06.04 Nr. 52021036 gültig ab Software-Version V 01.02.04 (Messverstärker) V 01.0 (Kommunikation)
  • Seite 2 Kurzübersicht Levelflex M FMP41C mit FOUNDATION Fieldbus Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → Seite 6 ff. Sicherheitshinweise Erklärung der Warnsymbole Spezielle Hinweise finden Sie im jeweiligen Kapitel an der entsprechenden Stelle. An den Symbolen Warnung #, Achtung " und Hinweis ! erkennen Sie den Stellenwert.

  • Seite 3: Kontrast Einstellen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Kurzübersicht Kurzanleitung KA 189F/00/a2/03.02 Levelflex M - Kurzanleitung 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Medium Messbe- Grund- Behälter Abgleich Abgleich Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich Eigensch. leer voll Messwert prüfen...
  • Seite 4 Kurzübersicht Levelflex M FMP41C mit FOUNDATION Fieldbus Endress + Hauser...

  • Seite 5: Inhaltsverzeichnis

    Montage, Inbetriebnahme, Bedienung ... 6 Kontaktadressen von Endress+Hauser ..90 Betriebssicherheit ......6 Sicherheitszeichen und -symbole .

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Levelflex M FMP41C mit FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M FMP 41 C ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüttern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein-...

  • Seite 7: Sicherheitszeichen Und -Symbole

    Levelflex M FMP41C mit FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß...

  • Seite 8: Identifizierung

    Identifizierung Levelflex M FMP41C mit FOUNDATION Fieldbus Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: Bestellnummer Kennzeichnung nach Richtlinie 94/9/EG (siehe Bestellinformationen) und Kennzeichnung der Zündschutzart ENDRESS+HAUSER Made in Germany LEVELFLEX-M Seriennummer D-79689 Maulburg Order Code: Ser.-No.:...
  • Seite 9 Levelflex M FMP41C mit FOUNDATION Fieldbus Identifizierung Bestellinformationen Levelflex M FMP41C (Fortsetzung) Sondenausführung und Länge Seilsonden: 1000 mm...30000 mm / 40 in...1181 in Werkstoff max. Stutzenhöhe A mm LN, 5 mm-Seil, inkl. 150 mm Zentrierungstab PFA >316 150 mm mm LN, 5 mm-Seil, inkl. 300 mm Zentrierungstab PFA >316...
  • Seite 10 Identifizierung Levelflex M FMP41C mit FOUNDATION Fieldbus Bestellinformationen Levelflex M FMP41C (Fortsetzung) Display ohne Display mit Display VU 331 inkl. Vorortbedienung vorbereitet für FHX 40, Anbau abgesetzter Anzeige (Zubehör) Sonderausführung Abgesetzte Elektronik Standard Kompaktgerät abgesetzte Elektronik, 3 m Kabel Sonderausführung Gehäuse...

  • Seite 11: Lieferumfang

    Normen und Vorschriften nach EN 61010 "Sicherheitsbestimmungen für elektrische Mess-, Steuer- , Regel- und Laborgeräte". Das Gerät erfüllt somit die gesetzlichen Anforderungen der EG-Richtli- nien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE- Kennzeichens. Registrierte Warenzeichen ®...

  • Seite 12: Montage

    Montage Levelflex M FMP41C mit FOUNDATION Fieldbus Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport zur Messstelle "...

  • Seite 13: Einbaubedingungen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuseabmessungen Abmessungen für Prozessanschluss und Sondentyp s. Seite 14. max. 110 ENDRESS+HAUSER Gehäuse F12 (Aluminium) L00-F12xxxx-06-00-00-de-001 max. 100 ENDRESS+HAUSER Gehäuse T12 (Aluminium) L00-T12xxxx-06-00-00-de-001 max. 94 Gehäuse F23 (316L) L00-F23xxxx-06-00-00-de-001 Endress + Hauser...
  • Seite 14 Montage Levelflex M FMP41C mit FOUNDATION Fieldbus Levelflex M FMP 41 C - Prozessanschluss, Sondentyp Gehäuseabmessungen s. Seite 13. Gehäuse F12 / T12 / F23 Optional: abgesetzte Elektronik 4 x Ø 8,5 Ø 76 1 ½"/2"/3" Flansch DN 40…200 DN 50 Tri-clamp oder Äquivalent...

  • Seite 15: Einbau

    Levelflex M FMP41C mit FOUNDATION Fieldbus Montage Einbau 3.3.1 Montagewerkzeuge Außer Werkzeug für die Montage am Prozessanschluss benötigen Sie folgendes Werkzeug: • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.3.2 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet, für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
  • Seite 16 Montage Levelflex M FMP41C mit FOUNDATION Fieldbus Minimaler Abstand B der Sonde zur Behälterwand: Der Wandabstand darf beliebig sein, solange die Sonde die Behälterwand nicht berührt. Hinweis! • Beim Einbau in Kunststoffbehältern dürfen sich, auch außen am Behälter im Abstand von 300 mm zur Sonde, keine metallischen Teile oder Personen bewegen.

  • Seite 17: Art Der Sondenmontage

    Levelflex M FMP41C mit FOUNDATION Fieldbus Montage Art der Sondenmontage • Sonden werden mit Flanschen ab DN40 oder hygenischen Prozessanschluss montiert. • Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN 50/2" haben. Als Prozessan- schluss ist der entsprechende Flansch zu verwenden.

  • Seite 18: Spezielle Hinweise

    Montage Levelflex M FMP41C mit FOUNDATION Fieldbus 3.3.3 Spezielle Hinweise Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventuell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Radar besser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.

  • Seite 19: Einbau Bei Schlecht Zugänglichen Prozessanschlüssen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Montage 3.3.5 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 15. • Gehäuse an Wand bzw. Rohr wie abgebildet montieren. Wand ENDRESS+HAUSER Levelflex M 4 x Ø...

  • Seite 20: Gehäuse Drehen

    Montage Levelflex M FMP41C mit FOUNDATION Fieldbus 3.3.6 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...

  • Seite 21: Verdrahtung

    Levelflex M FMP41C mit FOUNDATION Fieldbus Verdrahtung Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: Foundation Fieldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Busspannung muss dem Foundation Achtung! ENDRESS+HAUSER Made in Germany...

  • Seite 22: Verdrahtung Im Gehäuse T12

    Verdrahtung Levelflex M FMP41C mit FOUNDATION Fieldbus Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Foundation Fieldbus-Geräte sind auf dem Typenschild (1) LEVELFLEX M gekennzeichnet. Die Versorgungsspannung muss dem IP65 Order Code: Achtung! if modification x x x x x x x x Foundation Fieldbus Standard und dem gewählten...

  • Seite 23: Verdrahtung Mit Foundation Fieldbus Stecker

    Levelflex M FMP41C mit FOUNDATION Fieldbus Verdrahtung Verdrahtung mit Foundation Fieldbus Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Order Code: Foundation-Fieldbus-Geräte sind auf dem Typenschild (1) Ser.-No.: IP68 / NEMA 6P gekennzeichnet. Die Versorgungsspannung muss dem...

  • Seite 24: Anschluss Messeinheit

    Verdrahtung Levelflex M FMP41C mit FOUNDATION Fieldbus Anschluss Messeinheit Versorgungspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Variante Klemmenspannung minimal maximal Standard 32 V EEx ia (FISCO Modell) 17, 5 V EEx ia (Entity-Konzept) 24 V Stromaufnahme Die Stromaufnahme beträgt über den gesamten Spannungsbereich ca. 13 mA.

  • Seite 25: Anschlussempfehlung

    Levelflex M FMP41C mit FOUNDATION Fieldbus Verdrahtung Anschlussempfehlung Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte: • Gerät über die externe Erdungsklemme erden. • Die Abschirmung des Buskabels darf nicht unterbrochen sein. • Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung an jedem Kabelende erden bzw.

  • Seite 26: Bedienung

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Behalter Eigen. Standard Alu-Behalter Kunststoff Beh Bypass / Rohr Koax-Sonde nahe Betonwand Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit...

  • Seite 27: Allgemeiner Aufbau Des Bedienmenüs

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z.B.: "Grundabgleich", "Sicherheits- einst.", "Ausgang", "Anzeige", etc.

  • Seite 28: Anzeige- Und Bedienelemente

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Anzeige- und Bedienelemente Orde Orde Ser.- Ser.- r Cod r Cod No.: No.: sber surin sber surin eich eich g rang g rang U 16... U 16..20 . 20 4...2 4...2...

  • Seite 29: Anzeigesymbole

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole: Sybmol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befin- det. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 30: Vor-Ort-Bedienung

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Levelflex kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwerten oder Werkseinstellungen gesichert werden: "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 2457 (z.B.

  • Seite 31: Parametrierung Freigeben

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.3.2 Parametrierung freigeben Beim Versuch in einem verriegelten Gerät Parameter zu ändern wird der Benutzer automatisch auf- gefordert das Gerät zu entriegeln: "Freigabecode" (0A4): Durch Eingabe des Freigabecodes (am Display oder über Kommunikation) 2457 = für Foundation Fieldbus Geräte...

  • Seite 32: Werkseinstellung (Reset)

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig.

  • Seite 33: Anzeige Und Bestätigen Von Fehlermeldungen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Anzeige und Bestätigen von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer der-jenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...

  • Seite 34: Kommunikation Foundation Fieldbus

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Kommunikation Foundation Fieldbus 5.5.1 Systemarchitektur Es gibt zwei Möglichkeiten,einen Foundation Fieldbus anzuschließen: Direkter Anschluss an eine FF/H1-Karte Controller H1 interface Analog input Analog output Digital input FF/H1 Feldgeräte (z.B. Micropilot M, Levelflex M, Prosonic M) L00-FMR2xxxx-14-00-06-de-025 Indirekter Anschluss über ein Linking Device...

  • Seite 35: Hardware-Einstellungen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.5.2 Hardware-Einstellungen Ein DIP-Schalter im Anschlussraum des Gerätes ermöglicht die Hardware-Einstellung des Schreibschutzes und der Simulationsfunktion. • Wenn "SIM" ausgeschaltet ist, kann im Konfigurationstool nicht auf die Simulationsfunktion zugegriffen werden. • Wenn "WP" eingeschaltet ist, sind die Parameter schreibgeschützt und können nur gelesen werden.

  • Seite 36: Netzwerkkonfiguration

    Verzeichnis. • Nach Abschluss der Konfiguration schließen Sie das Tool und den FF-stack (falls geöffnet). Die Gerätebeschreibungen des Levelflex M können direkt bei Endress+Hauser bestellt oder von unserer Website "www.endress.com" heruntergeladen werden. Sie enthalten alle für den Betrieb der Foundation Fieldbus Geräte von Endress+Hauser erforderlichen Daten.
  • Seite 37 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Durch Anklicken des Namens öffnet sich das Baumdiagramm für das jeweilige Gerät und seine Funktionsblöcke werden angezeigt: E+H_LEVELFLEX_M_XXXXXXXX RESOURCE_XXXXXX (RB2) TRANSDUCER_XXXXXX (TBUL) ANALOG_INPUT_1_XXXXXX (AI) ANALOG_INPUT_2_XXXXXX (AI) PID_XXXXXX(PID) AR_XXXXXX (AR) IS_XXXXXX (IS) SC_XXXXXX (SC)
  • Seite 38 Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus 5.5.4 Blockmodell des Levelflex M Der Levelflex M enthält folgende Blöcke: • Resource Block (RB2) s. Betriebsanleitung BA 013S: "Foundation Fieldbus - Overview" • Transducer Block (TB) Enthält alle messtechnisch relevanten Parameter des Levelflex M •...

  • Seite 39: Resource Block

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.5.5 Resource Block Der Resource Block enthält die Parameter, die die physikalischen Resourcen des Geräts beschreiben. Er hat keinen Ein- und Ausgang. Bedienung Der Resource Block wird durch Mausklick auf die Zeile "Resource" geöffnet.

  • Seite 40: Transducer Block

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus 5.5.6 Transducer Block Der Transducer Block enthält die Parameter, die für den Abgleich des Geräts erforderlich sind. Diese Parameter können auch über das Anzeigemodul VU 331 ausgelesen und editiert werden. Der Abgleich des Geräts ist in Kapitel 5.5.5 - Kapitel 5.5.7 beschrieben.
  • Seite 41 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Methoden Die Foundation-Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Vereinfachung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihenfolge nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrisieren. Für den Levelflex M gibt es die folgenden Methoden: •...
  • Seite 42 Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Profilnummer Die aktuelle Profilnummer des Levelflex M Transucer Blocks ist 0x8002 Parameterliste des Levelflex M Transducer Blocks Parameter "Display Pos. rel. Index Variablen- Gröe byte]" Type Read Write Storage Class Index" name EH_GUIDEDRADARLEVEL_CAL_BASIC...
  • Seite 43 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Parameter "Display Pos. rel. Index Variablen- Gröe byte]" Type Read Write Storage Class Index" name Sondenlänge PARPRO- FLOAT static BELENGTH Lnge bestim- PARPRO- UNSIGNED8 static BELENGTHSE- Abgleich leer PAREMPTYCA- FLOAT static LIBRATION Abgleich voll...
  • Seite 44 Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Parameter "Display Pos. rel. Index Variablen- Gröe byte]" Type Read Write Storage Class Index" name Linearisierung PARLINEARI- UNSIGNED8 static SATION Kundeneinheit PARCUSTO- UNSIGNED16 static MERUNIT Tabellen Num- PARTABLEN- UNSIGNED8 non-vol. UMBER Eingabe Füllst.
  • Seite 45 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Parameter "Display Pos. rel. Index Variablen- Gröe byte]" Type Read Write Storage Class Index" name Protokoll+SW- PAR- OCTET_STRIN const PROTSOFT- VERSIONST- RING Längeneinheit PARDIS- UNSIGNED8 static TANCEUNIT Download PARDOWN- UNSIGNED8 static Mode LOADMODE max.

  • Seite 46: Analog-Input Block

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus 5.5.7 Analog-Input Block Der Analog-Input-Block verarbeitet das Ausgangssignal des Transducer Blocks und gibt es an die SPS oder andere Funktionsblöcke weiter. L00-FMR2xxxx-05-00-00-de-008 Bedienung Der Analog-Input-Block wird durch Mausklick auf die Zeile "Analog_Input" geöffnet.
  • Seite 47 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Parameter zur Blockverwaltung Parameter Beschreibung MODE_BLK Siehe Beschreibung Resource Block. Die möglichen Betriebsarten des Transducer Blocks: – AUTO: Der Block arbeitet im Normalbetrieb. – MAN: Der Block wird mit einem manuell eingegebenen Hauptwert betrieben.

  • Seite 48: Skalierungsparameter

    Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Skalierungsparameter Parameter Beschreibung CHANNEL Wählt aus, welcher Wert in den Analog-Input-Block eingegeben wird. – 0 = kein Kanal definiert – 1 = primary value: gemessener Füllstand/gemessene Menge – 2 = secondary value: gemessene Entfernung.

  • Seite 49: Parameter Zur Steuerung Des Ausgangsverhaltens

    Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung Parameter zur Steuerung des Ausgangsverhaltens Parameter Beschreibung LOW_CUT Für Füllstandmessung nicht relevant! Legt einen Schwellenwert für die Quadratwurzelliniearisierung fest, unterhalb dessen der Ausgangswert Null gesetzt wird. PV_FTIME Legt die Zeitkonstante für die Dämpfung des Ausgangswertes fest.
  • Seite 50 Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus Simulation Der Parameter SIMULATE ermöglicht eine Simulation des Ausgangwerts des Transducer Blocks, sofern die Simulation auch am DIP-Schalter des Geräts aktiviert wurde. Die Simulation muss aktiviert sein, ferner müssen der Wert und/oder Zustand eingegeben sein, und der Block muss im Modus AUTO stehen.
  • Seite 51 Levelflex M FMP41C mit FOUNDATION Fieldbus Bedienung 5.5.8 Checkliste für die Inbetriebnahme Die folgende Checkliste bezieht sich auf die Konfiguration mittels des NI Fieldbus Configurator. Im allgemeinen ist der Vorgang bei den anderen Netzwerk-Konfigurations-Tools aber ziemlich ähnlich. Netz konfigurieren und Gerät integrieren.
  • Seite 52 Bedienung Levelflex M FMP41C mit FOUNDATION Fieldbus 5.5.9 Start-Index-Liste Die folgende Liste gibt die Start-Indizes der jeweiligen Blöcke und Objekte an: Objekt Start Index Object Dictionary Objekt Start Index Resource Block Analog Input 1 Function Block Analog Input 2 Function Block...

  • Seite 53: Inbetriebnahme

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” (s. Seite 20 ff.). • Checkliste “Anschlusskontrolle” (s. Seite 25 ff.).

  • Seite 54: Grundabgleich

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 55 Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meisten Fäl- len nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.

  • Seite 56: Grundabgleich Mit Vu 331

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Grundabgleich mit VU 331 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...

  • Seite 57: Funktion "Medium Eigensch."

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Bypass / Rohr Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein Schwallrohr konzipiert. Koax-Sonde Die Auswahl "Koax-Sonde" ist bei Einsatz einer koaxialen Sonde zu wählen. Bei dieser Einstellung wird die Auswertung an die hohe Empfindlichkeit der Koaxsonde angepasst.

  • Seite 58: Funktion "Messbedingungen"

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •...
  • Seite 59 Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...

  • Seite 60: Funktion "Abgleich Leer"

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Nach Auswahl "Länge zu klein" oder "Länge zu groß" dauert die Berechnung der neuen Sonden- länge bis ca. 10 s. Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein.

  • Seite 61: Messabweichung

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme 100% F = Abgleich Voll (= Spanne) F max = E – obere Blockdistanz L00-FMP4xxxx-14-00-06-de-009 Hinweis! Der nutzbare Messbereich liegt zwischen der unteren u. der oberen Blockdistanz. Die Werte für Leerdistanz (E) u. Messspanne (F) können unabhängig davon eingestellt werden.

  • Seite 62: Im Bereich Des Unteren Sondenendes Ergibt Sich Davon Abweichend Folgende Messabweichung

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende Messabweichung: Stabsonde und Koaxsonde Seilsonde DK = 2 DK > 7 DK > 7 Abstand vom Sondenende [mm] Abstand vom Sondenende [mm] L00-FMP4xxxx-05-00-00-de-001...

  • Seite 63: Funktion "Distanz Prüfen"

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Anzeige (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es können hier folgende Fälle auftreten: •...
  • Seite 64 Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.

  • Seite 65: Blockdistanz

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Anzeige (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsäch- lichen Messwert bzw.

  • Seite 66: Hüllkurve Mit Vu 331

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Hüllkurve mit VU 331 Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.6.1 Funktion "Darstellungsart" (0E1) ⇒ ENDRESS + HAUSER – Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...

  • Seite 67: Funktion "Hüllkurvendarstellung" (0E3)

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Endwert Distanz des der Darstellung ausgewerteten Echos Sondenlänge...
  • Seite 68 Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Horizontal-Zoom-Modus Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im Horizontal-Zoom-Modus. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • vergrößert den horizontalen Maßstab. • verkleinert den horizontalen Maßstab.

  • Seite 69: Beenden Der Navigation

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Beenden der Navigation • Durch wiederholtes drücken von wechseln Sie zyklisch zwischen den verschiedenen Modi der Hüllkurven-Navigation. • Durch gleichzeitiges Drücken von verlassen Sie die Navigation. Die eingestellten Ver- größerungen und Verschiebungen bleiben erhalten. Erst wenn Sie die Funktion "Kurve lesen"(0E2) erneut aktivieren, verwendet der Levelflex wieder die Standard-Darstellung.
  • Seite 70 Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter: – Behältereigenschaften (Beschreibung s. Seite 56) – Mediumeigenschaften (Beschreibung s. Seite 57) – Messbedingungen (Beschreibung s. Seite 58) l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter: –...
  • Seite 71 Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter: – Sondenlänge (Beschreibung s. Seite 59) – Sonde (Beschreibung s. Seite 59) – Sondenlänge (Beschreibung s. Seite 59) – Länge bestimmen (Beschreibung s. Seite 59) l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: •...
  • Seite 72 Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Grundabgleich Schritt 6/6: • mit diesem Schritt erfolgt die Störechoausblendung • die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt • Beschreibung s. Seite 64) l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Blockdistanz Hinweis! Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktion "Blockd.

  • Seite 73: Hüllkurve Mit Tof Tool

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme 6.8.2 Hüllkurve mit ToF Tool Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (s. Seite 74). L00-FMP4xxxx-20-00-00-de-007 Hinweis! Bei starken Störechos kann der Einbau des Levelflex an einer anderen Stelle zur Optimierung der Messung führen.

  • Seite 74: Beurteilung Der Messung Mit Hilfe Der Hüllkurve

    Inbetriebnahme Levelflex M FMP41C mit FOUNDATION Fieldbus Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).

  • Seite 75: Benutzerspezifische Anwendungen (Bedienung)

    Levelflex M FMP41C mit FOUNDATION Fieldbus Inbetriebnahme Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve ( bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen.

  • Seite 76: Wartung

    Reparaturen durch den Kunden durchgeführt werden können.Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. Auf Seite 85, 88 sind alle Ersatz- teil-Kits mit Bestellnummern aufgeführt, die Sie zur Reparatur des Levelflex M bei Endress+Hauser bestellen können.Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service.

  • Seite 77: Zubehör

    Levelflex M FMP41C mit FOUNDATION Fieldbus Zubehör Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.

  • Seite 78: Abgesetzte Anzeige Und Bedienung Fhx40

    Zubehör Levelflex M FMP41C mit FOUNDATION Fieldbus Abgesetzte Anzeige und Bedienung FHX40 Abmessungen Micropilot M Wandmontage Rohrmontage Levelflex M (ohne Montagebügel) (Montagebügel und -platte Prosonic M optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX 40 (IP 65) O rd d e : r.

  • Seite 79: Einschweissmuffe Für Universaladapter

    Levelflex M FMP41C mit FOUNDATION Fieldbus Zubehör Einschweissmuffe für Universaladapter Maße des Einschweissringes Bestell-Nr. Durchmesser D Höhe H Drehmoment 5...10 Nm 52006262 214880-0002 Werkstoff: 1.4435/SS316L 30° Ø D L00-FMP4xxxx-00-00-06-de-006 Endress + Hauser...

  • Seite 80: Störungsbehebung

    Störungsbehebung Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.

  • Seite 81: Systemfehlermeldungen

    Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch PROM defekt ansteht, Elektronik tauschen...
  • Seite 82 Störungsbehebung Levelflex M FMP41C mit FOUNDATION Fieldbus Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen A275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...

  • Seite 83: Anwendungsfehler

    Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen nung oder ein Fehlermeldungen (s. Seite 81) Alarm an. (s. Seite 81) → Messwert (00) ist gemessene Distanz 1.
  • Seite 84 Störungsbehebung Levelflex M FMP41C mit FOUNDATION Fieldbus Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! durchführen. 20 mA/100% 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).

  • Seite 85: Ersatzteile

    Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung Ersatzteile Hinweis! Ersatzteile können Sie direkt bei Ihrer E+H-Serviceorganisation bestellen und zwar unter Angabe der Seriennummer, welche auf den Messumformer-Typenschild aufge-druckt ist (s. Seite 8 ff.). Auf jedem Ersatzteil befindet sich auch die entsprechende Ersatzteilnummer. Einbauhinweise entneh- men Sie dem mitgelieferten Beipackzettel.
  • Seite 86 Störungsbehebung Levelflex M FMP41C mit FOUNDATION Fieldbus 10 Gehäuse 52001992 Gehäuse F12, Aluminium, M20, PA-Stecker 52008556 Gehäuse F12, Aluminium, M20, FF-Stecker 52013409 Gehäuse F12, Aluminium, besch., M20, Metall 52013348 Gehäuse F12, Aluminium, besch., G1/2, 4-Draht 52013349 Gehäuse F12, Aluminium, besch., NPT1/2, 4-Draht 52013350 Gehäuse F12, Aluminium, besch., M20, 4-Draht...
  • Seite 87 Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung Ersatzteile Levelflex M FMP 41 C Gehäusetyp F23 In Vorbereitung. Endress + Hauser...

  • Seite 88: Ersatzteile Levelflex M Fmp 41 C Gehäuseyp T12 Mit Separatem Anschlussraum

    Störungsbehebung Levelflex M FMP41C mit FOUNDATION Fieldbus Ersatzteile Levelflex M FMP 41 C Gehäuseyp T12 mit separatem Anschlussraum O rd d e : r. -N I L O o .: s s b e re a s u ic h...
  • Seite 89 Levelflex M FMP41C mit FOUNDATION Fieldbus Störungsbehebung 52006205 Gehäuse T12, Aluminium, M20, PAL, Deckel 52013410 Gehäuse T12, Aluminium, M20, FF-Stecker, Deckel 52013411 Gehäuse T12, Aluminium, M20, PA-Stecker, Deckel 543180-1023 Gehäuse T12, Aluminium, NPT1/2, PAL 11 Abdeckung Anschlussraum 52005643 Abdeckhaube T12 12 Schraubenset 535720-9020 Schraubensatz Gehäuse F12/T12...

  • Seite 90: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.

  • Seite 91: Technische Daten

    Levelflex M FMP41C mit FOUNDATION Fieldbus Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb. auf Seite 14) und der Füll- gutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz (E, siehe Abb. auf Seite 99) wird der Füll- stand rechnerisch ermittelt.

  • Seite 92: Einsatzbedingungen: Umgebung

    Technische Daten Levelflex M FMP41C mit FOUNDATION Fieldbus 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C ... +80 °C Bei T <-20 °C und T >+60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonneneinstrahlung sollte eine Wetterschutzhaube vorgesehen werden.

  • Seite 93: Einsatzbedingungen: Prozess

    Levelflex M FMP41C mit FOUNDATION Fieldbus Technische Daten 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abbildung) wird von der bestellten O-Ring-Variante bestimmt: Min. Temperatur Max. Temperatur -40° C +200° C Hier gemessen Für FMP 41 C mit E+H Universaladapter: 0 °C ... 150 °C.

  • Seite 94: Ergänzende Dokumentation

    Levelflex M FMP41C mit FOUNDATION Fieldbus 10.1.7 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Zuordnung der Sicherheitshinweise (XA) zum Gerät: KEMA 04 ATEX 1129 X...
  • Seite 95 Levelflex M FMP41C mit FOUNDATION Fieldbus Technische Daten Endress + Hauser...

  • Seite 96: Anhang

    Anhang Levelflex M FMP41C mit FOUNDATION Fieldbus Anhang 11.1 Bedienmenü Foundation Fieldbus, ToF Tool Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Länge bestim Abgleich leer Sondenende 030 … Standard unbekannt Standard siehe Funktionsgruppe “Längenabgleich 03” Wert eingeben Alu-Behälter DK: 1,4 … 1,6 schnelle Ände...
  • Seite 97 Levelflex M FMP41C mit FOUNDATION Fieldbus Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell...

  • Seite 98: Funktionsbeschreibung

    Anhang Levelflex M FMP41C mit FOUNDATION Fieldbus 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA 245F - "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. Endress + Hauser...

  • Seite 99: Arbeitsweise Und Systemaufbau

    Levelflex M FMP41C mit FOUNDATION Fieldbus Anhang 11.3 Arbeitsweise und Systemaufbau 11.3.1 Funktionsweise (Messprinzip) Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes s.

  • Seite 100: Messeinrichtung

    • mit Anzeige- und Bedienmodul VU 331, • mit einem Personal Computer, FXA 193 und dem Bedienprogramm ToF Tool. Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach dem Laufzeitverfahren arbeiten (Radar, Ultraschall, geführte Microimpulse). Es dient zur Unter- stützung der Inbetriebnahme, Datensicherung, Signalanalyse und Dokumentation der Messstelle.

  • Seite 101: Stichwortverzeichnis

    Levelflex M FMP41C mit FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis Messprinzip........99 Montage .
  • Seite 102 Levelflex M FMP41C mit FOUNDATION Fieldbus Stichwortverzeichnis Endress + Hauser...
  • Seite 103 #PIJÈPSLE XSP )MLR?KGL?RGML ,IEBER +UNDE AUFGRUND DER GESETZLICHEN "ESTIMMUNGEN UND ZUM 3CHUTZ UNSERER -ITARBEITER UND "ETRIEBSEINRICHTUNGEN BENÚTIGEN WIR DIE UNTERSCHRIEBENE %RKLÊRUNG ZUR +ONTAMINATION BEVOR )HR !UFTRAG BEARBEITET WERDEN KANN ,EGEN 3IE DIESE VOLLSTÊNDIG AUSGEFàLLTE %RKLÊRUNG UNBEDINGT DEN 6ERSANDPAPIEREN BEI $IES GILT AUCH FàR ZUSÊTZLICHE 3ICHERHEITSDATENBLÊTTER UNDODER SPEZIELLE (ANDHABUNGSVORSCHRIFTEN 'ERÊTE  3ENSORTYP 3ERIENNUMMER...
