Allgemeine Hinweise zur Füll-
standmessung
24
Einsatzbedingungen: Einbau bei Füllstandmessung
Sondenauswahl (→ ä 6)
Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn
die Deckenfreiheit den Einbau von starren Sonden nicht zulässt.
Sondenlänge
Hinweis!
Der Messbereich ist in erster Linie von der Sondenlänge abhängig. Sonde eher zu lang als zu kurz bestellen,
da eine Kürzung im Bedarfsfall einfach möglich ist. Bei der Seilsonde zur Trennschichtmessung ist eine Kür-
zung am Sondenendgewicht möglich. Das Sondenendgewicht kann bis min. 500 mm Länge gekürzt werden.

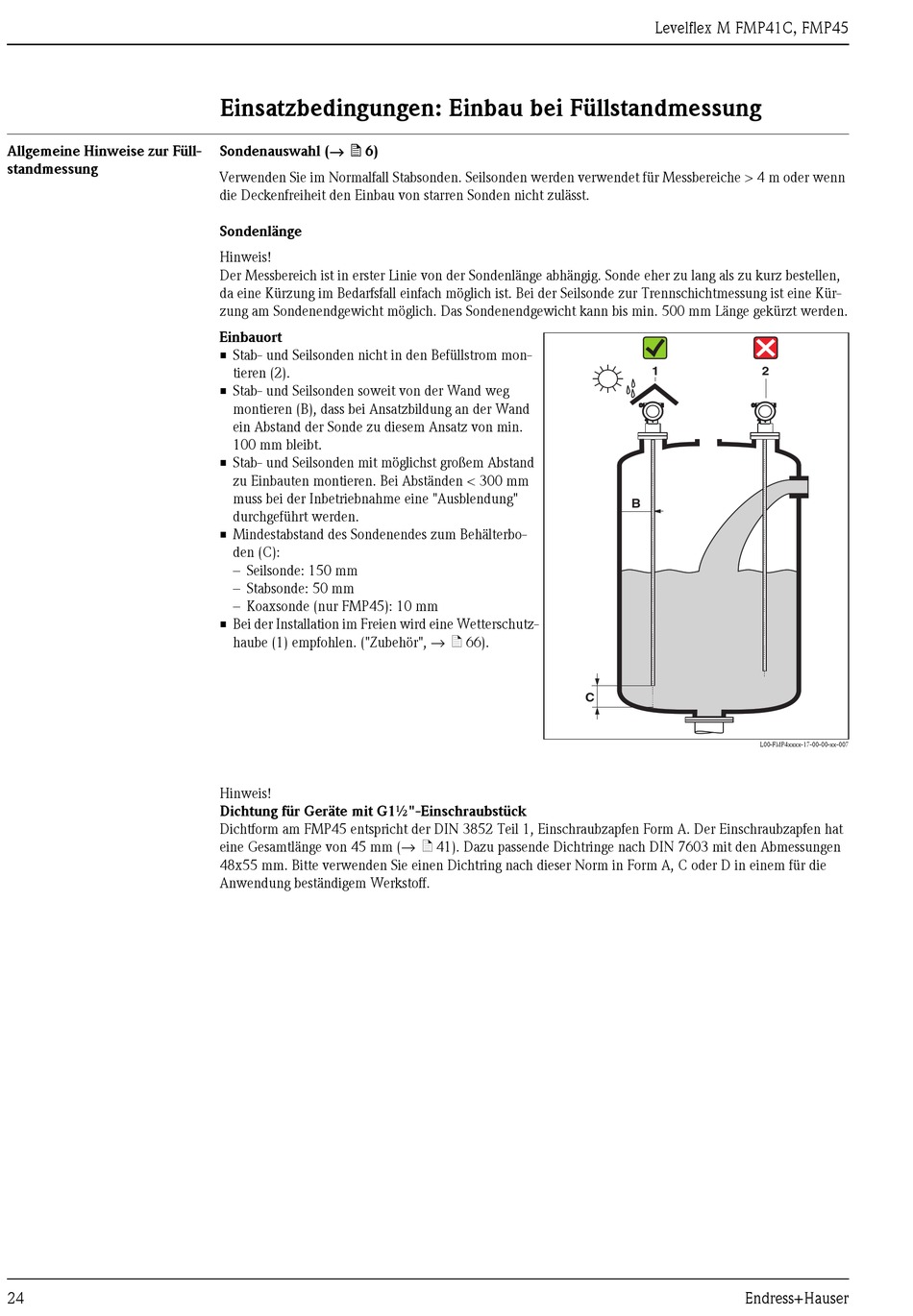

Einbauort
• Stab- und Seilsonden nicht in den Befüllstrom mon-
tieren (2).
• Stab- und Seilsonden soweit von der Wand weg
montieren (B), dass bei Ansatzbildung an der Wand
ein Abstand der Sonde zu diesem Ansatz von min.
100 mm bleibt.
• Stab- und Seilsonden mit möglichst großem Abstand
zu Einbauten montieren. Bei Abständen < 300 mm
muss bei der Inbetriebnahme eine "Ausblendung"
durchgeführt werden.
• Mindestabstand des Sondenendes zum Behälterbo-
den (C):
– Seilsonde: 150 mm
– Stabsonde: 50 mm
– Koaxsonde (nur FMP45): 10 mm
• Bei der Installation im Freien wird eine Wetterschutz-
haube (1) empfohlen. ("Zubehör", → ä 66).
Hinweis!
Dichtung für Geräte mit G1½"-Einschraubstück
Dichtform am FMP45 entspricht der DIN 3852 Teil 1, Einschraubzapfen Form A. Der Einschraubzapfen hat
eine Gesamtlänge von 45 mm (→ ä 41). Dazu passende Dichtringe nach DIN 7603 mit den Abmessungen
48x55 mm. Bitte verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die
Anwendung beständigem Werkstoff.
Levelflex M FMP41C, FMP45
1
B
C
Endress+Hauser
2
L00-FMP4xxxx-17-00-00-xx-007
