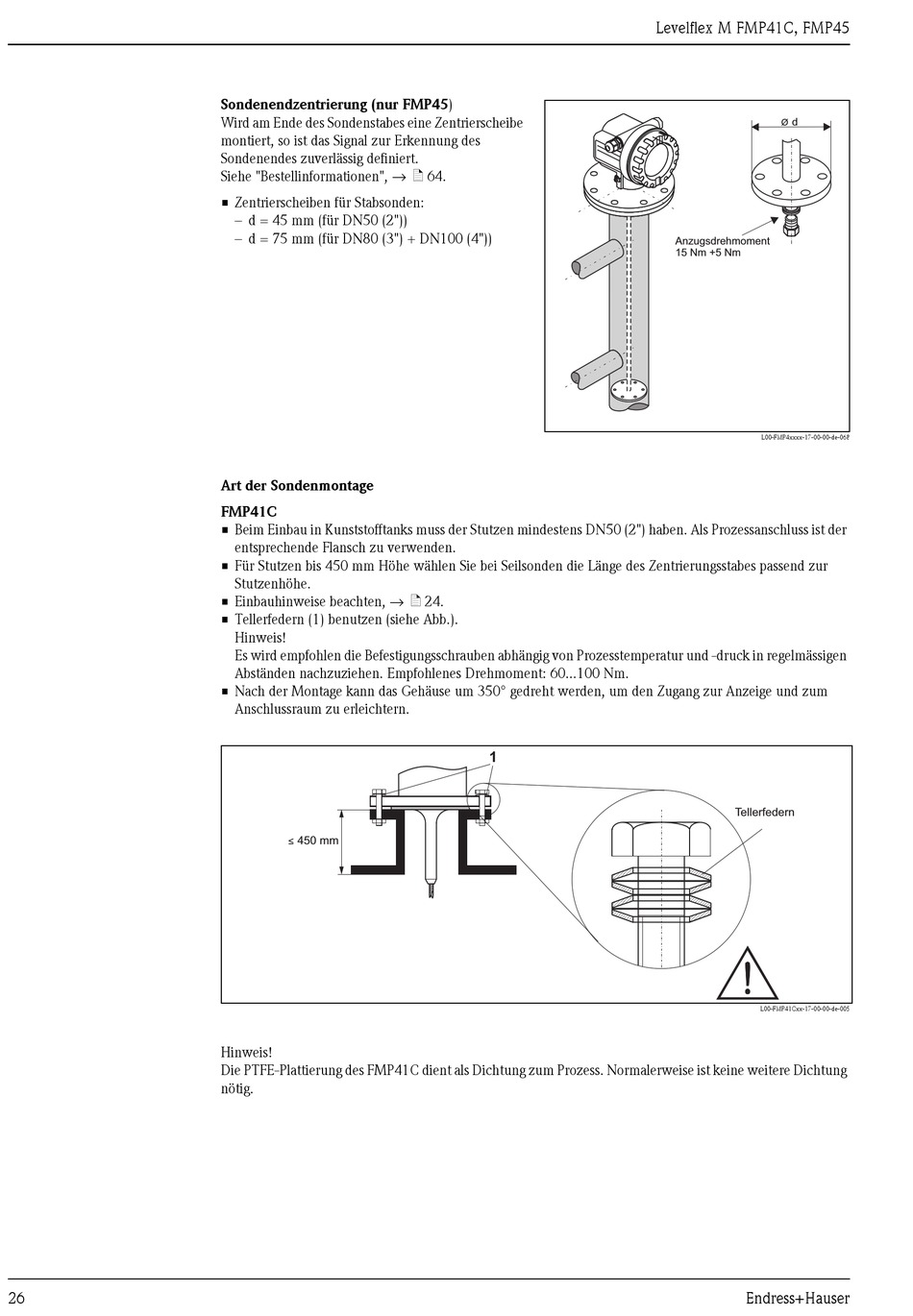

Sondenendzentrierung (nur FMP45)
Wird am Ende des Sondenstabes eine Zentrierscheibe
montiert, so ist das Signal zur Erkennung des
Sondenendes zuverlässig definiert.
Siehe "Bestellinformationen", → ä 64.
• Zentrierscheiben für Stabsonden:
– d = 45 mm (für DN50 (2"))
– d = 75 mm (für DN80 (3") + DN100 (4"))
Art der Sondenmontage
FMP41C
• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50 (2") haben. Als Prozessanschluss ist der
entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes passend zur
Stutzenhöhe.
• Einbauhinweise beachten, → ä 24.
• Tellerfedern (1) benutzen (siehe Abb.).
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in regelmässigen
Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
≤ 450 mm
Hinweis!
Die PTFE-Plattierung des FMP41C dient als Dichtung zum Prozess. Normalerweise ist keine weitere Dichtung
nötig.
Levelflex M FMP41C, FMP45
1
d
Ø
Anzugsdrehmoment
15 Nm +5 Nm
L00-FMP4xxxx-17-00-00-de-068
Tellerfedern
L00-FMP41Cxx-17-00-00-de-005
