Einzelmessstelle
• Versorgung direkt vom Netz (4-Draht) oder vom Messumformerspeisegerät (2-Draht).
• Vorortbedienung mit eingebautem Display oder Fernbedienung mit HART Protokoll.
SPS
Messumformer-
speisegerät
z. B. RMA422
oder RN221N
(Kommunikations-
widerstand integriert)
ENDRESS + HAUSER
RMA 422
FXA195
oder Field Communicator
375, 475

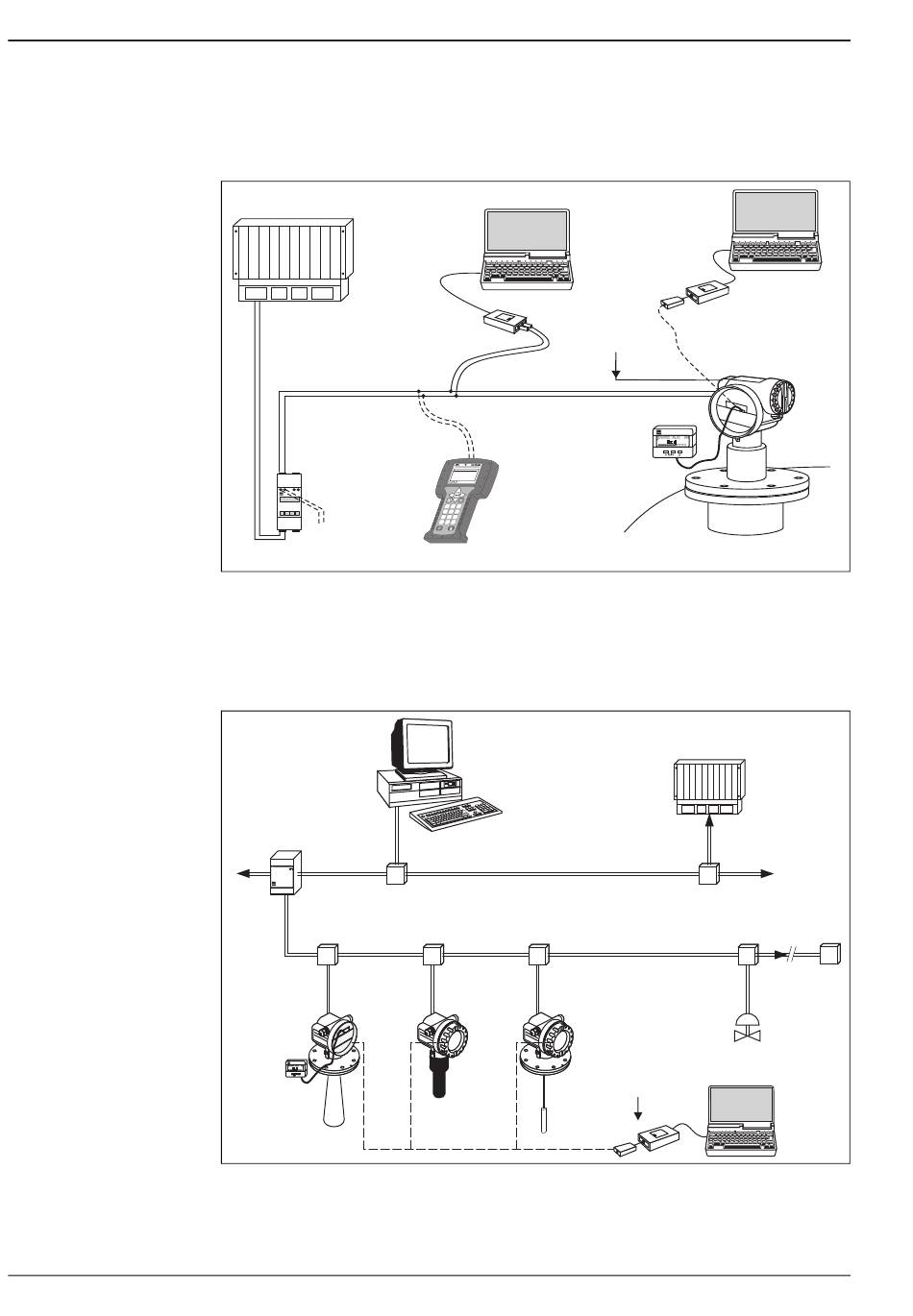

Systemintegration über PROFIBUS PA
Maximal 32 Messumformer (abhängig vom Segmentkoppler, 10 im explosionsgefährdeten Bereich Ex ia IIC
nach dem FISCO-Modell) können am Bus angeschlossen werden. Die Busspannung wird vom Segmentkoppler
bereitgestellt. Es ist sowohl Vor-Ort- als auch Fernbedienung möglich.
Segmentkoppler
ENDRESS + HAUSER
PROFIBUS PA
Anzeige- und
Bedienmodul
ENDRESS + HAUSER
%
– + E
Micropilot M
FieldCare
Commubox
FXA195
(für 4-Draht)
Anzeige- und
Bedienmodul
dsdmdm df das. dsdmdm df das.
asdas fa asdas fa asas la. asas la.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
9 9 6 6
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
7 7 8 8 9 9 Field Communicator
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
375, 475
375 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
Personal Computer mit
FieldCare und
Profiboard bzw. Proficard
PROFIBUS DP
Commubox FXA291 mit
ToF Adapter FXA291
Prosonic M
Levelflex M
Levelflex M FMP41C, FMP45
FieldCare
Commubox FXA291 mit
ToF Adapter FXA291
Netz
ENDRESS + HAUSER
%
– + E
L00-FMxxxxxx-14-00-06-de-008
