Tankside Monitor NRF81
1) "X" steht hier für einen der Slots "A", "B", "C" oder "D".
Endress+Hauser
6.1.5

Klemmen des "Modbus"-, "V1"- oder "WM550"-Moduls

1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

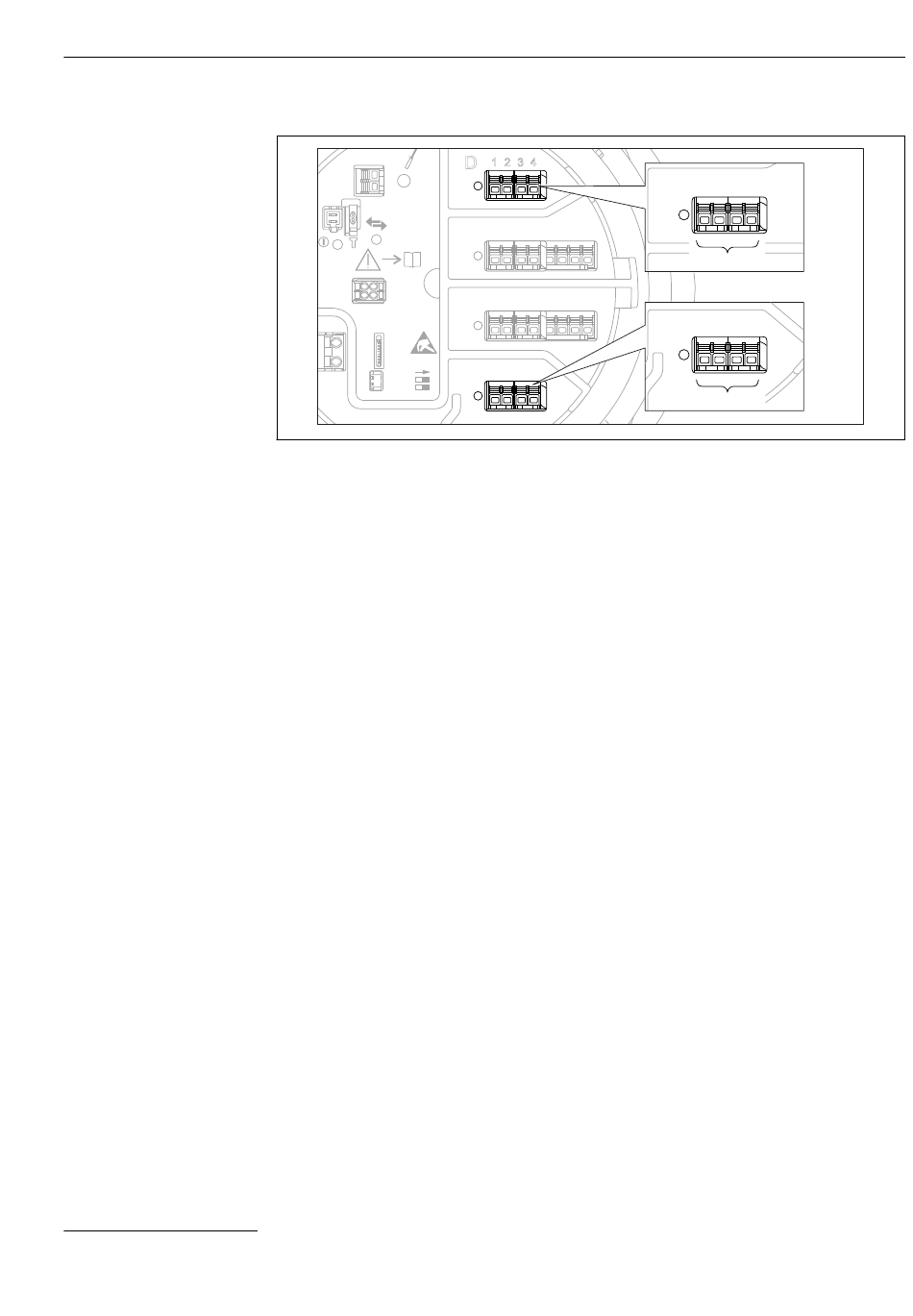

 9 Bezeichnung der "Modbus"-, "V1"- oder "WM550"-Module (Beispiele); diese Module können je nach Geräte-
ausführung auch in den Slots B oder C sitzen.
Je nach Geräteausführung kann das "Modbus"- und/oder das "V1"- oder das "WM550"-
Modul auch in einem anderen Slot im Anschlussklemmenraum sitzen. Im Bedienmenü
werden die "Modbus"- und "V1"- oder "WM550"-Schnittstellen durch den jeweiligen Slot und
die in diesem Slot enthaltenen Klemmen bezeichnet: A1-4, B1-4, C1-4, D1-4.
Klemmen des "Modbus"-Moduls
Bezeichnung des Moduls im Bedienmenü: Modbus X1-4; (X = A, B, C oder D)
1)
• X1
• Klemmenbezeichnung: S
• Beschreibung: Kabelabschirmung, über einen Kondensator an die Erdung angeschlos-
sen
1)
• X2
• Klemmenbezeichnung: 0V
• Beschreibung: Gemeinsame Referenz
1)
• X3
• Klemmenbezeichnung: B-
• Beschreibung: Nicht invertierende Signalleitung
1)
• X4
• Klemmenbezeichnung: A+
• Beschreibung: Invertierende Signalleitung
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Elektrischer Anschluss
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
A0031200
27
