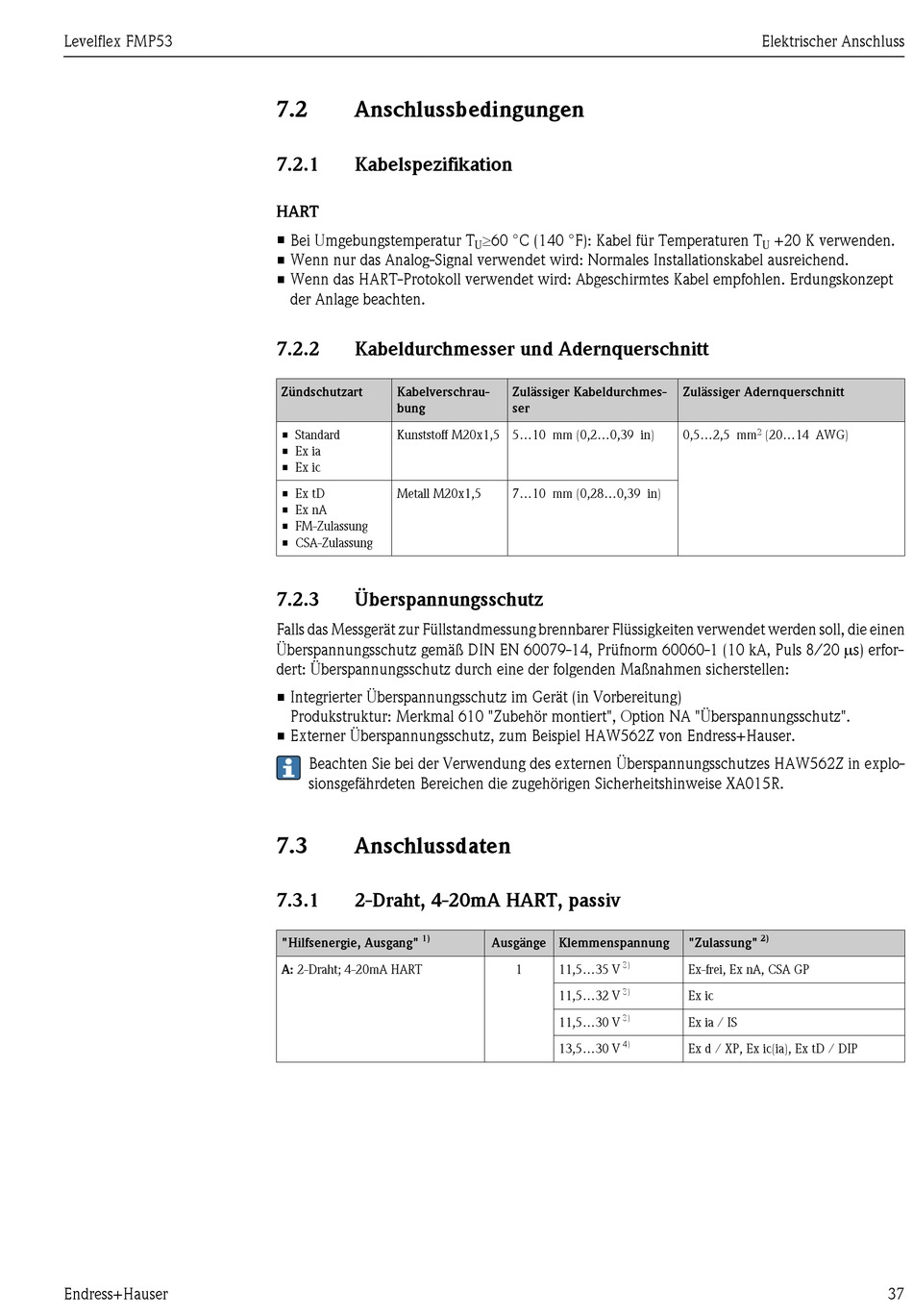

Anschlussbedingungen

7.2.1

Kabelspezifikation

HART
• Bei Umgebungstemperatur T
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept
der Anlage beachten.
7.2.2 Kabeldurchmesser und Adernquerschnitt
Zündschutzart Kabelverschrau-
bung
• Standard Kunststoff M20x1,5 5...10 mm (0,2...0,39 in)
• Ex ia
• Ex ic
• Ex tD Metall M20x1,5
• Ex nA
• FM-Zulassung
• CSA-Zulassung
7.2.3 Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen
Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 ms) erfor-
dert: Überspannungsschutz durch eine der folgenden Maßnahmen sicherstellen:
• Integrierter Überspannungsschutz im Gerät (in Vorbereitung)
Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz".
• Externer Überspannungsschutz, zum Beispiel HAW562Z von Endress+Hauser.
Beachten Sie bei der Verwendung des externen Überspannungsschutzes HAW562Z in explo-
sionsgefährdeten Bereichen die zugehörigen Sicherheitshinweise XA015R.
7.3

Anschlussdaten

7.3.1

2-Draht, 4-20mA HART, passiv

1)
"Hilfsenergie, Ausgang"
A: 2-Draht; 4-20mA HART
³60 °C (140 °F): Kabel für Temperaturen T
U
Zulässiger Kabeldurchmes-
ser
7...10 mm (0,28...0,39 in)
Ausgänge Klemmenspannung
3)
1 11,5...35 V
3)
11,5...32 V
3)
11,5...30 V
4)
13,5...30 V
Elektrischer Anschluss
+20 K verwenden.
U
Zulässiger Adernquerschnitt
0,5...2,5 mm 2 (20...14 AWG)
2)
"Zulassung"
Ex-frei, Ex nA, CSA GP
Ex ic
Ex ia / IS
Ex d / XP, Ex ic(ia), Ex tD / DIP
