Proservo NMS80
7.5.4 Konfiguration der Digitaleingänge
1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

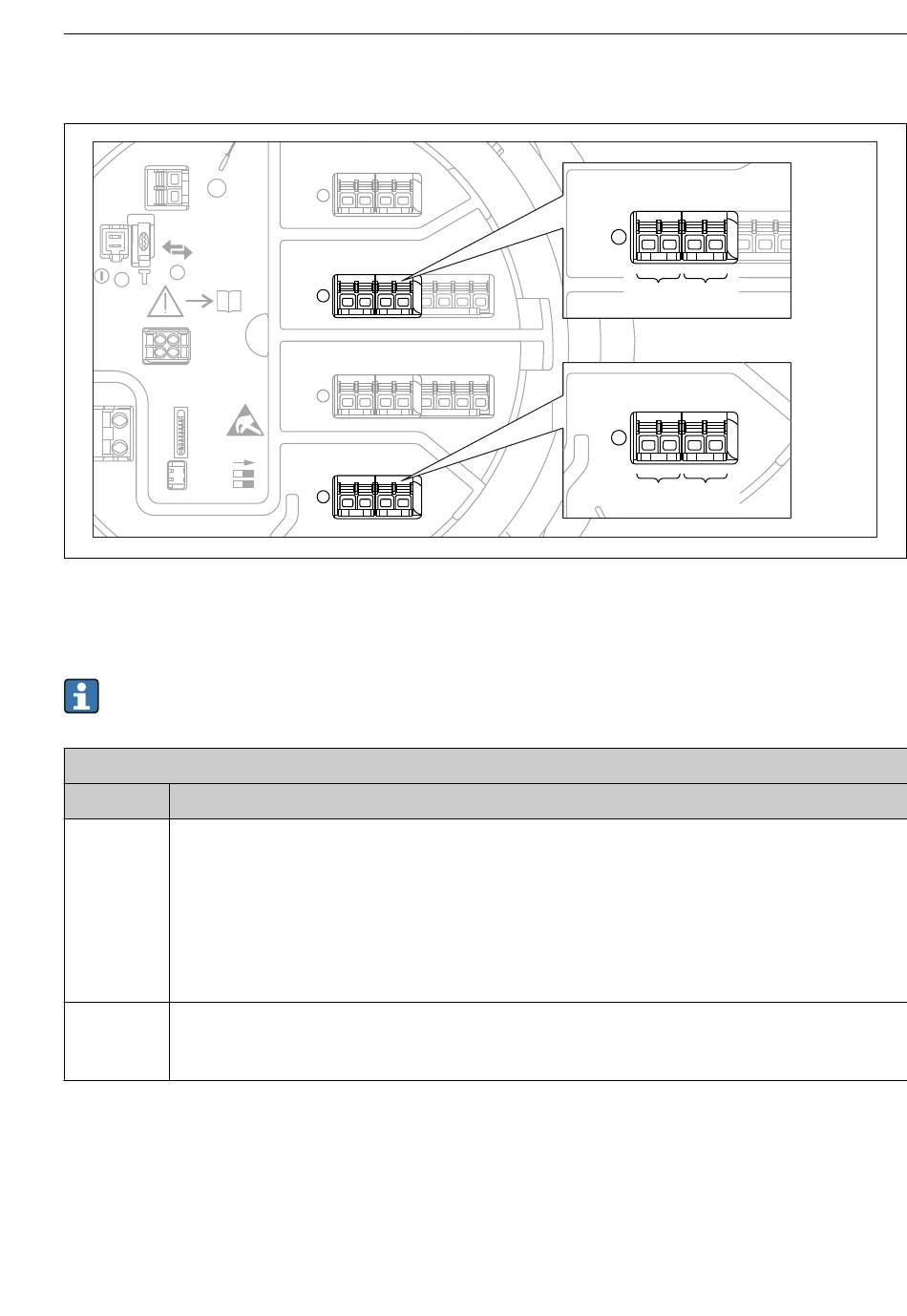

 32 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position
der digitalen Eingangsmodule fest.
Für jeden Digitaleingang des Gerätes gibt es ein Untermenü Digital Xx-x. "X" steht für
den Steckplatz im Anschlussklemmenraum, "x-x" für die Klemmen in diesem Steckplatz.
Untermenü: Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x
Parameter Bedeutung / Maßnahme
Betriebsart Die Betriebsart auswählen (siehe Abbildung unten).
• Eingang passiv
Das digitale I/O-Modul misst die von einer externen Quelle bereitgestellte Spannung. Je nach Status
des externen Switch beträgt diese Spannung 0 (Switch geöffnet) oder überschreitet eine bestimmte
Begrenzungsspannung (Switch geschlossen). Diese beiden Zustände repräsentieren das Digitalsignal.
• Eingang aktiv
Das digitale I/O-Modul stellt eine Spannung bereit und nutzt diese, um festzustellen, ob der externe
Switch geöffnet oder geschlossen ist.
Kontakt Typ Legt fest, wie der Status des externen Switch durch den internen Status des DIO-Moduls wiedergegeben
wird (siehe Tabelle unten). Der interne Status des Digitaleingangs kann an einen Digitalausgang über-
tragen oder zur Steuerung der Messung verwendet werden.
Endress+Hauser
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
5 6 7 8
5 6 7 8
C
1 2 3 4 5 6 7
C1-2 C3-4
A
1 2 3 4
A1-2 A3-4
Inbetriebnahme
A0026424
