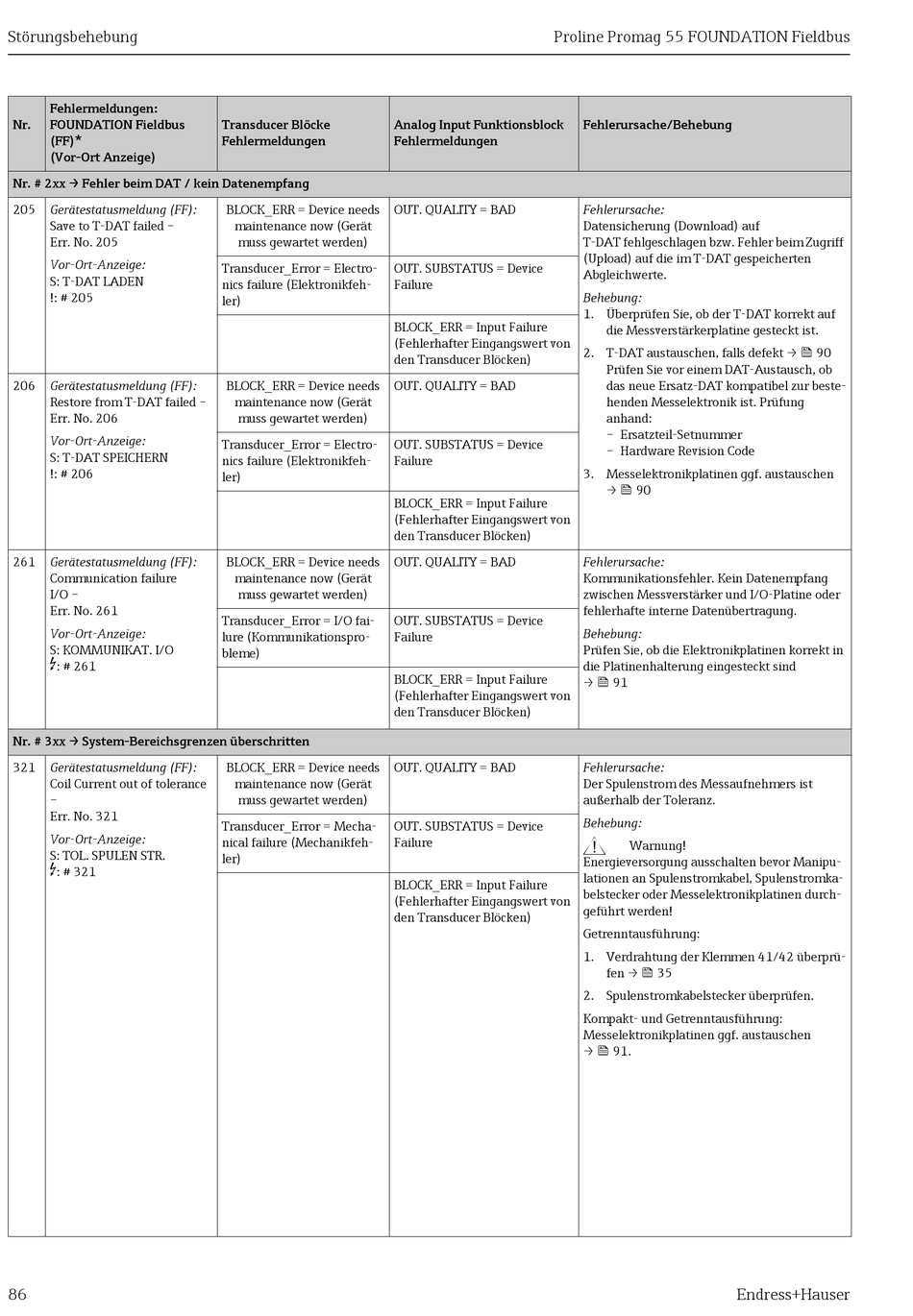

Endress+Hauser Proline Promag 55 FOUNDATION Fieldbus Betriebsanleitung Seite 86

Störungsbehebung
Fehlermeldungen:
Nr. FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
205 Gerätestatusmeldung (FF):
Save to T-DAT failed –
Err. No. 205
Vor-Ort-Anzeige:
S: T-DAT LADEN
!: # 205
206 Gerätestatusmeldung (FF):
Restore from T-DAT failed –
Err. No. 206
Vor-Ort-Anzeige:
S: T-DAT SPEICHERN
!: # 206
261 Gerätestatusmeldung (FF):
Communication failure
I/O –
Err. No. 261
Vor-Ort-Anzeige:
S: KOMMUNIKAT. I/O
$
: # 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
321 Gerätestatusmeldung (FF):
Coil Current out of tolerance
–
Err. No. 321
Vor-Ort-Anzeige:
S: TOL. SPULEN STR.
$
: # 321
86
Transducer Blöcke
Fehlermeldungen
BLOCK_ERR = Device needs
maintenance now (Gerät
muss gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfeh-
ler)
BLOCK_ERR = Device needs
maintenance now (Gerät
muss gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfeh-
ler)
BLOCK_ERR = Device needs
maintenance now (Gerät
muss gewartet werden)
Transducer_Error = I/O fai-
lure (Kommunikationspro-
bleme)
BLOCK_ERR = Device needs
maintenance now (Gerät
muss gewartet werden)
Transducer_Error = Mecha-
nical failure (Mechanikfeh-
ler)
Proline Promag 55 FOUNDATION Fieldbus
Analog Input Funktionsblock
Fehlermeldungen
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Fehlerursache/Behebung
Fehlerursache:
Datensicherung (Download) auf
T-DAT fehlgeschlagen bzw. Fehler beim Zugriff
(Upload) auf die im T-DAT gespeicherten
Abgleichwerte.
Behebung:
1. Überprüfen Sie, ob der T-DAT korrekt auf
die Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt →  90
Prüfen Sie vor einem DAT-Austausch, ob
das neue Ersatz-DAT kompatibel zur beste-
henden Messelektronik ist. Prüfung
anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen
→  90
Fehlerursache:
Kommunikationsfehler. Kein Datenempfang
zwischen Messverstärker und I/O-Platine oder
fehlerhafte interne Datenübertragung.
Behebung:
Prüfen Sie, ob die Elektronikplatinen korrekt in
die Platinenhalterung eingesteckt sind
→  91
Fehlerursache:
Der Spulenstrom des Messaufnehmers ist
außerhalb der Toleranz.
Behebung:
#
Warnung!
Energieversorgung ausschalten bevor Manipu-
lationen an Spulenstromkabel, Spulenstromka-
belstecker oder Messelektronikplatinen durch-
geführt werden!
Getrenntausführung:
1. Verdrahtung der Klemmen 41/42 überprü-
fen →  35
2. Spulenstromkabelstecker überprüfen.
Kompakt- und Getrenntausführung:
Messelektronikplatinen ggf. austauschen
→  91.
