Montage
12

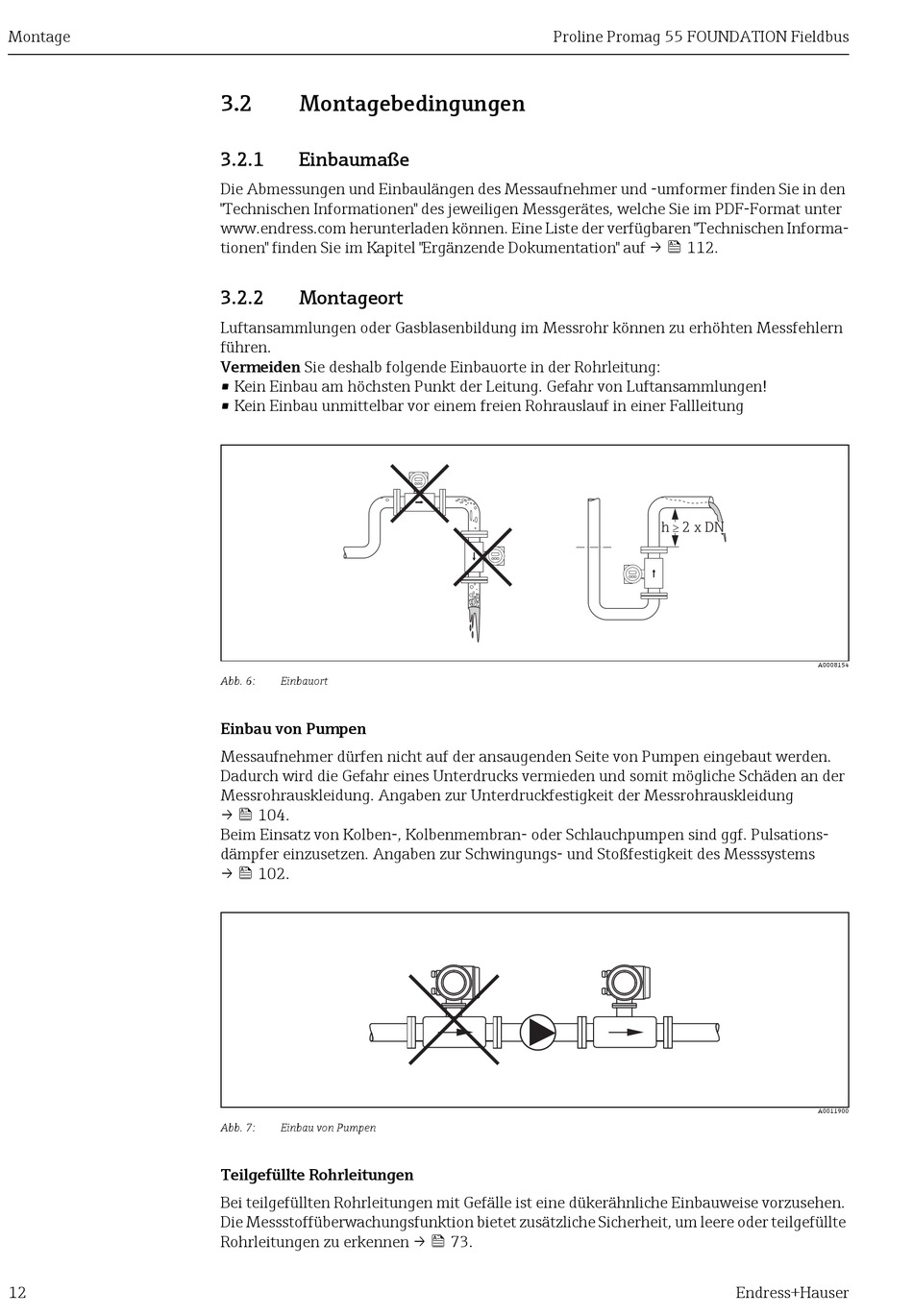

3.2

Montagebedingungen

3.2.1 Einbaumaße
Die Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in den
"Technischen Informationen" des jeweiligen Messgerätes, welche Sie im PDF-Format unter
www.endress.com herunterladen können. Eine Liste der verfügbaren "Technischen Informa-
tionen" finden Sie im Kapitel "Ergänzende Dokumentation" auf →  112.
3.2.2 Montageort
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern
führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Abb. 6: Einbauort
Einbau von Pumpen
Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden.
Dadurch wird die Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der
Messrohrauskleidung. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung
→  104.
Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen sind ggf. Pulsations-
dämpfer einzusetzen. Angaben zur Schwingungs- und Stoßfestigkeit des Messsystems
→  102.
Abb. 7: Einbau von Pumpen
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen →  73.
Proline Promag 55 FOUNDATION Fieldbus
³
h 2 x DN
A0008154
A0011900
