Proline Promag 55 FOUNDATION Fieldbus
Endress+Hauser
• –20...+180 °C (–4...+356 °F) bei PFA (DN 25...200 / 1...8"),
Einschränkungen → siehe Diagramme
• –40...+130 °C (–40...+266 °F) bei PTFE (DN 15...600 / ½...24"),
Einschränkungen → siehe Diagramme
T [°F] [°C]
A
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40 -20
-40

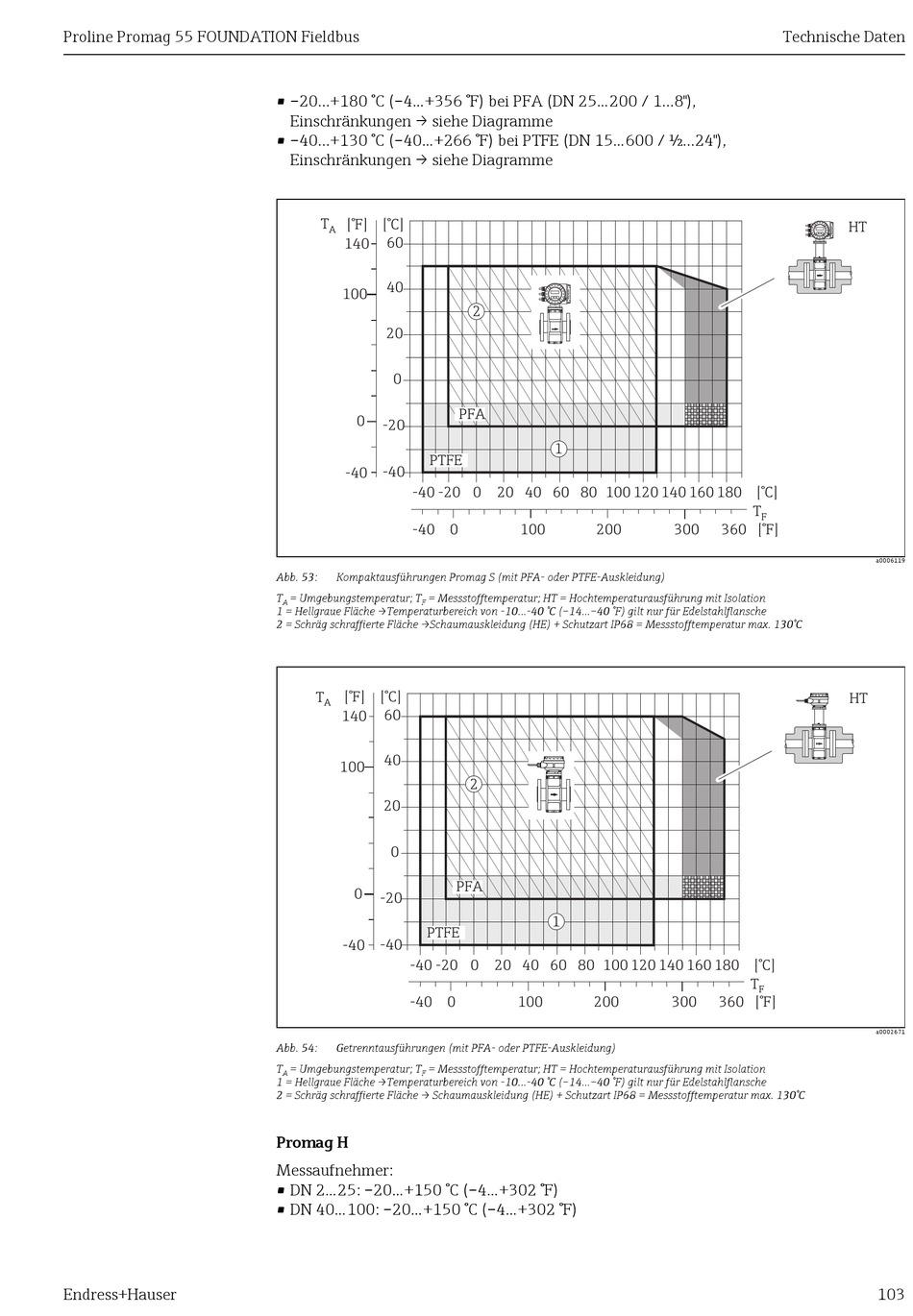

Abb. 53: Kompaktausführungen Promag S (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
1 = Hellgraue Fläche →Temperaturbereich von -10...-40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
2 = Schräg schraffierte Fläche →Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C
T [°F] [°C]
A
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40 -20
-40 0
Abb. 54: Getrenntausführungen (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
1 = Hellgraue Fläche →Temperaturbereich von -10...-40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
2 = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C
Promag H
Messaufnehmer:
• DN 2...25: –20...+150 °C (–4...+302 °F)
• DN 40...100: –20...+150 °C (–4...+302 °F)
2
PFA
1
0 20 40 60 80 100
0 100 200
2
PFA
1
0 20 40 60 80 100
100 200
Technische Daten
120 140 160 180 [°C]
T
F
300 360 [°F]
120 140 160 180 [°C]
T
F
300 360 [°F]
HT
a0006119
HT
a0002671
